Instrukcja montażu lampy ulicznej LED Sunco Lighting Shoebox 150W/200W

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy montażu i konfiguracji lampy ulicznej LED Sunco Lighting Shoebox (modele 150W/200W). Dokument zawiera procedurę instalacji na słupie, schemat podłączenia elektrycznego, instrukcję montażu czujnika zmierzchu oraz wytyczne dotyczące bezpieczeństwa. Przed przystąpieniem do prac należy upewnić się, że zasilanie jest wyłączone.

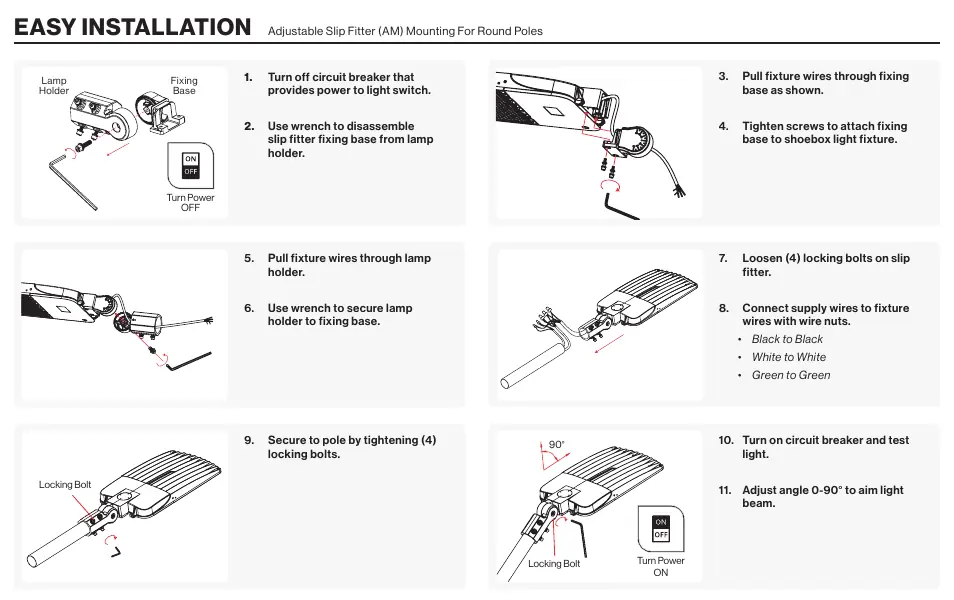

Montaż oprawy

1. Wyłącz zasilanie na wyłączniku głównym.
2. Użyj klucza, aby odkręcić podstawę mocującą (fixing base) od uchwytu lampy.
3. Przeciągnij przewody zasilające przez podstawę mocującą.
4. Przykręć podstawę mocującą do obudowy lampy.
5. Przeciągnij przewody przez uchwyt lampy i zabezpiecz go kluczem do podstawy.
6. Poluzuj cztery śruby blokujące na uchwycie (slip fitter).
7. Podłącz przewody zasilające zgodnie ze schematem (czarny do czarnego, biały do białego, zielony do zielonego).
8. Zamocuj lampę na słupie, dokręcając cztery śruby blokujące.
9. Włącz zasilanie i przetestuj działanie.
10. Ustaw kąt nachylenia w zakresie 0-90 stopni.

Podłączenie elektryczne i ściemnianie

Lampa obsługuje opcjonalne ściemnianie. Wymagany jest kompatybilny ściemniacz (brak w zestawie). Dostępne metody ściemniania:

• Ściemnianie 1-10VDC (stały prąd).
• Ściemnianie sygnałem PWM.
• Ściemnianie rezystancyjne.

Schemat połączeń:

• Czarny/Brązowy: ACL (Faza)
• Biały/Niebieski: ACN (Neutralny)
• Zielony/Żółty: Uziemienie
• Różowy: DIM-
• Fioletowy: DIM+

Czujnik zmierzchu

Lampa wyposażona jest w czujnik zmierzchu (fotokomórkę), który automatycznie włącza światło po zmroku i wyłącza w dzień. Aby czujnik działał poprawnie:

• Zasilanie musi być włączone w sposób ciągły.
• Czujnik nie może być zasłonięty przez drzewa lub budynki.
• Nie umieszczaj lampy w pobliżu innych źródeł światła lub powierzchni odbijających, ponieważ może to uniemożliwić włączenie się lampy.
• Montaż: Włóż niebieski czujnik w trzy zakrzywione otwory na górze lampy i przekręć zgodnie z ruchem wskazówek zegara, aby zablokować.

Bezpieczeństwo i konserwacja

• Instalacja powinna być wykonana zgodnie z lokalnymi przepisami przez osobę posiadającą odpowiednie kwalifikacje.
• Przed montażem sprawdź produkt pod kątem uszkodzeń transportowych.
• Wymagane jest prawidłowe uziemienie.
• Nie instaluj lampy podczas deszczu.
• W przypadku pojawienia się dymu lub ognia w przewodach, natychmiast wyłącz zasilanie.
• Czyść oprawę regularnie, unikając agresywnych rozpuszczalników.
• Zaleca się stosowanie okularów ochronnych i rękawic.

Dane techniczne

• Napięcie: 120-277V
• Moc: 150W / 200W
• Klasa szczelności: Wet (odporna na wilgoć)
• Obudowa: Stop aluminium + PC
• Waga: 12.5 lbs (150W) / 17 lbs (200W)
• Gwarancja: 7 lat
