Instrukcja obsługi solarnej lampy ulicznej LED Telran 150W
Szybki przewodnik po instalacji i obsłudze solarnej lampy ulicznej LED Telran 150W. Dowiedz się, jak poprawnie zamontować urządzenie, korzystać z trybów pracy (czujnik ruchu, stałe świecenie) oraz używać pilota zdalnego sterowania.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Solarna lampa uliczna Telran 150W to urządzenie typu "wszystko w jednym" (All-in-One), które integruje panel słoneczny, akumulator LiFePO4 oraz źródło światła LED w jednej obudowie. Dzięki temu nie wymaga zewnętrznego zasilania ani okablowania. Lampa jest wyposażona w czujnik ruchu PIR oraz opcjonalny pilot zdalnego sterowania.

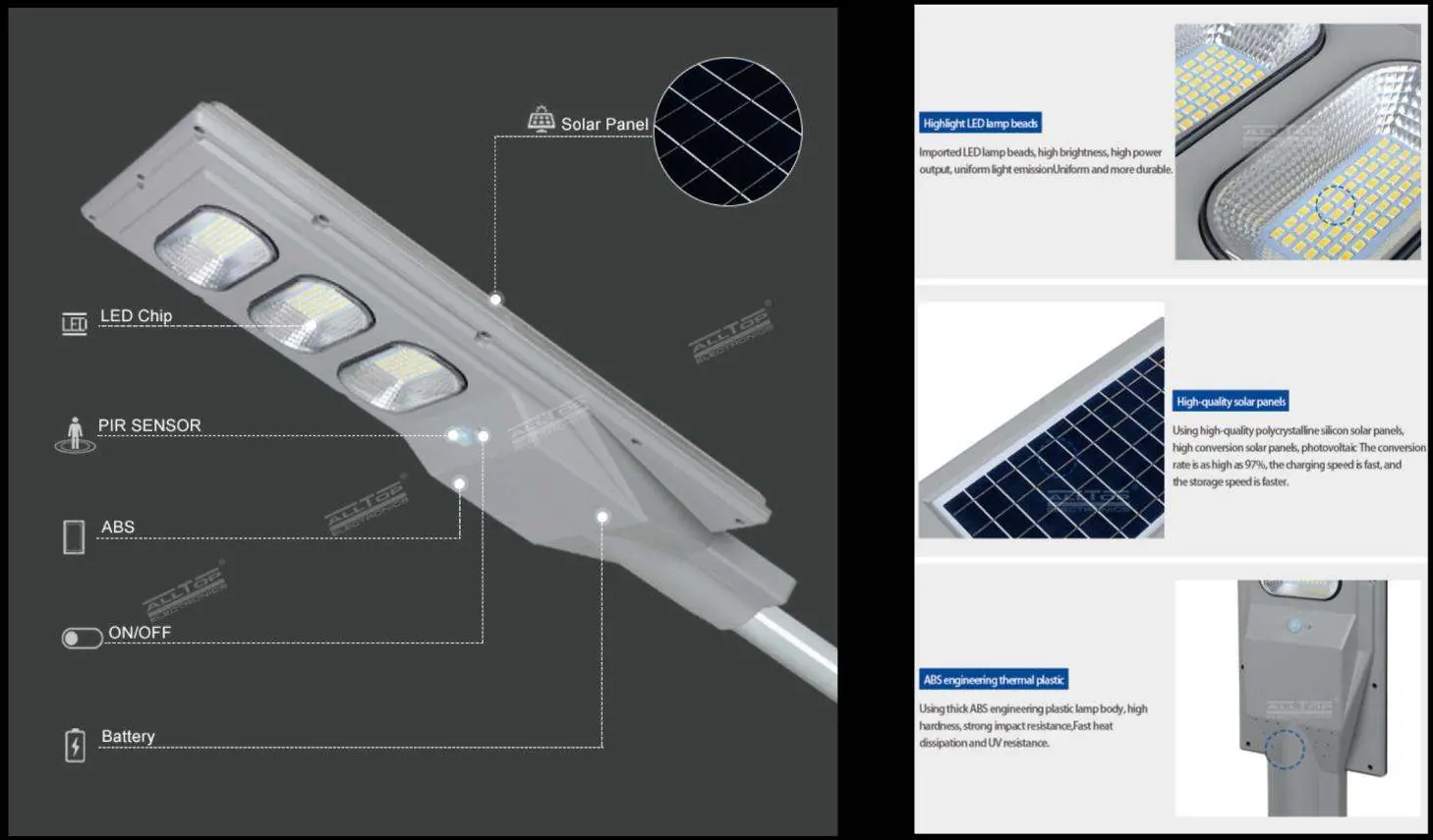

Opis urządzenia
Urządzenie składa się z:
- Panelu słonecznego (polikrystaliczny 6V 22W).
- Diody LED (300 sztuk 5730LED).
- Czujnika ruchu PIR.
- Akumulatora LiFePO4 (3.2V 36AH).
- Obudowy z tworzywa ABS odpornego na warunki atmosferyczne (IP65).
Instalacja
Aby zapewnić optymalną wydajność ładowania, należy przestrzegać poniższych zasad:
- Kierunek: Panel słoneczny powinien być skierowany w stronę słońca, najlepiej 5-10 stopni na południowy zachód.
- Kąt nachylenia: Zalecany kąt nachylenia wynosi 35 stopni względem poziomu.
- Stabilność: Upewnij się, że montaż na słupie jest stabilny.
- Pierwsze uruchomienie: Przed pierwszym użyciem należy usunąć folię ochronną z panelu słonecznego.
Obsługa i tryby pracy
Lampę można obsługiwać za pomocą przycisku na obudowie lub opcjonalnego pilota:
- Przycisk na obudowie:

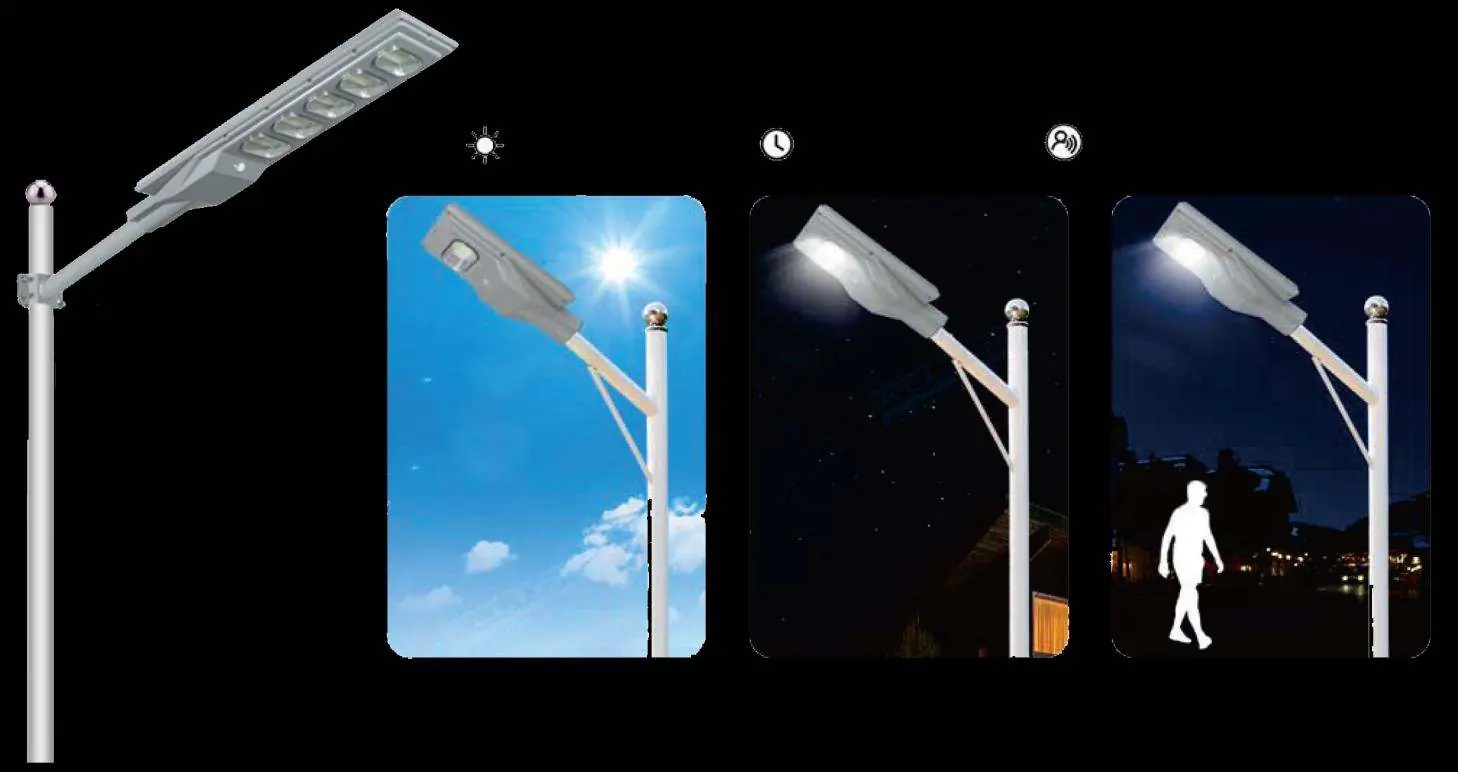

- Naciśnij raz: Lampa błyska raz i przechodzi w tryb czujnika ruchu (pełna jasność po wykryciu ruchu, 30% jasności w spoczynku).
- Naciśnij ponownie: Lampa błyska dwa razy i przechodzi w tryb stałej jasności.
- Długie naciśnięcie: Wyłączenie lampy.
- Pilot zdalnego sterowania: Umożliwia wybór trybu pracy (czujnik ruchu lub stałe światło) oraz ustawienie czasu świecenia (4H lub 6H).
Konserwacja
Lampa jest bezobsługowa, jednak dla zachowania wydajności zaleca się okresowe czyszczenie panelu słonecznego z kurzu i zabrudzeń, aby zapewnić maksymalną efektywność ładowania.
Dane techniczne
- Typ LED: 300 sztuk 5730LED
- Temperatura barwowa: 3000K - 6500K
- Żywotność LED: 50 000 godzin
- Temperatura pracy: -20°C do 60°C
- Klasa szczelności: IP65
- Wymiary: 838 x 250 x 65 mm
Praktyczna pomoc
Typowe problemy
Lampa nie świeci po instalacji
Upewnij się, że usunięto folię ochronną z panelu słonecznego i że urządzenie zostało naładowane w pełnym słońcu.
Niska wydajność ładowania
Sprawdź, czy panel słoneczny nie jest zasłonięty i czy jest skierowany w stronę słońca (zalecane 5-10 stopni na południowy zachód, kąt 35 stopni).
Przed użyciem
- Usuń folię ochronną z panelu słonecznego.
- Naładuj urządzenie w pełnym słońcu przed pierwszym użyciem.
- Sprawdź stabilność montażu na słupie.
- Upewnij się, że panel jest skierowany w stronę słońca.
Parametry w praktyce
- LiFePO4 3.2V 36AH
- Typ i pojemność wbudowanego akumulatora, zapewniająca długą żywotność (min. 2000 cykli).
- PIR Detection
- Czujnik ruchu, który automatycznie zwiększa jasność lampy po wykryciu obecności osób.
Ilustracje i schematy

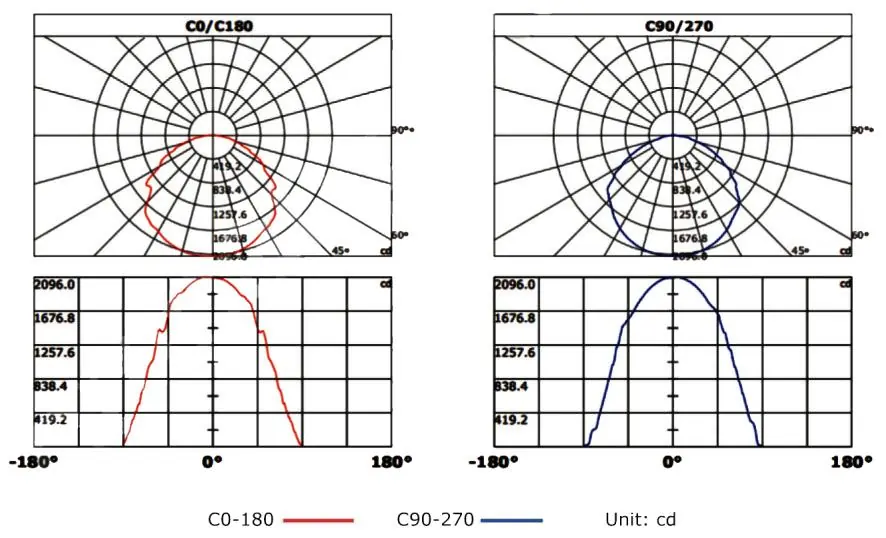

- Wykresy fotometryczne pokazują rozsył światła (C0/C180 oraz C90/270).

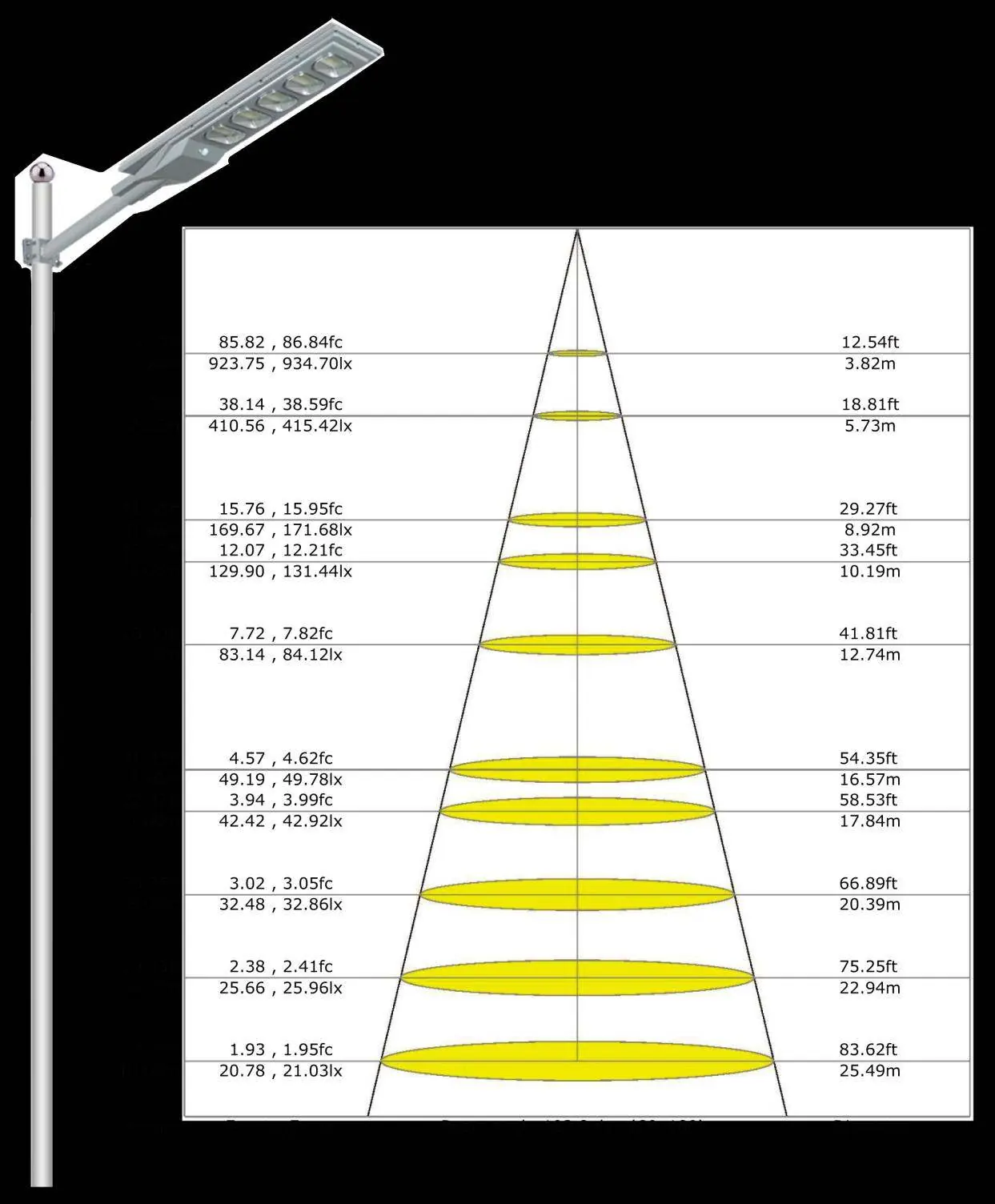

- Wykres LX-Distance pokazuje natężenie oświetlenia w zależności od wysokości montażu.
- Schemat instalacji pokazuje optymalny kąt nachylenia panelu (35 stopni).
Zgodność modelu
- Pilot zdalnego sterowania jest opcjonalny.
