Instrukcja obsługi naświetlacza LED Braun 58077

Szybki przewodnik po instalacji i obsłudze naświetlacza LED Braun 58077. Dowiedz się, jak bezpiecznie zamontować urządzenie, podłączyć przewody i przeprowadzić konserwację.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Naświetlacz LED Braun 58077 to urządzenie przeznaczone do użytku zewnętrznego. Przed przystąpieniem do instalacji należy bezwzględnie wyłączyć zasilanie w skrzynce bezpieczników. Urządzenie musi być instalowane przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami budowlanymi i elektrycznymi. Zaleca się montaż na wysokości co najmniej 6' 6" (ok. 2 metrów) od podłoża.

Parametry elektryczne: 120-277 VAC, 50/60 Hz, 50W. Produkt nie jest kompatybilny ze ściemniaczami, czujnikami obecności ani urządzeniami czasowymi, chyba że są one dedykowane dla tego typu produktów.

Instalacja

Przed montażem upewnij się, że powierzchnia jest stabilna i wytrzyma ciężar lampy. Nie montuj urządzenia na powierzchniach łatwopalnych.

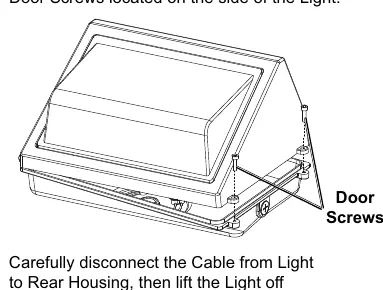

Demontaż tylnej obudowy
Demontaż tylnej obudowy

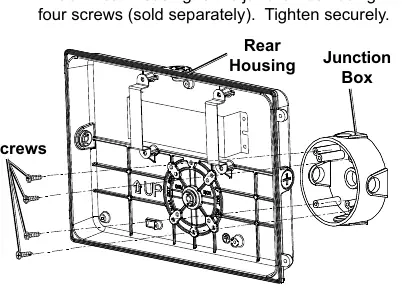

Montaż do puszki przyłączeniowej
Montaż do puszki przyłączeniowej
Montaż bezpośrednio do ściany
Montaż bezpośrednio do ściany
Usuwanie zatyczek drenażowych
Usuwanie zatyczek drenażowych
  1. Wyłącz zasilanie w obwodzie.
  2. Odkręć dwie śruby drzwiowe (Door Screws) znajdujące się z boku lampy, aby zdjąć tylną obudowę.
  3. Odłącz kabel łączący lampę z tylną obudową i zdejmij lampę z zawiasu.
  4. Montaż do puszki przyłączeniowej: Zamontuj puszkę do ściany, usuń zaślepki z tylnej obudowy i przykręć obudowę do puszki za pomocą czterech śrub (brak w zestawie).
  5. Montaż bezpośrednio do ściany: Użyj tylnej obudowy jako szablonu do wywiercenia trzech otworów montażowych. Przykręć obudowę do ściany i uszczelnij łby śrub odpowiednim uszczelniaczem wodoodpornym.
  6. Po podłączeniu przewodów, podłącz ponownie kabel do tylnej obudowy.
  7. Przed zamknięciem drzwi lampy, usuń dwie zatyczki drenażowe (Drain Plugs) z dolnej części obudowy.
  8. Zamknij drzwi i zabezpiecz je śrubami.

Podłączenie elektryczne

Schemat połączeń znajduje się w sekcji Wiring Light to Power Source. Urządzenie wymaga poprawnego uziemienia. Wszystkie połączenia przewodów muszą być zabezpieczone złączami elektrycznymi z certyfikatem UL. Produkt jest wrażliwy na polaryzację, dlatego należy upewnić się, że przewody są podłączone zgodnie z oznaczeniami.

Schemat podłączenia przewodów
Schemat podłączenia przewodów

Konserwacja i części

Podczas prac serwisowych należy używać rękawic i okularów ochronnych. Nie dotykaj bezpośrednio komponentów elektronicznych, aby uniknąć uszkodzeń spowodowanych wyładowaniami elektrostatycznymi (ESD). W przypadku uszkodzenia etykiet lub tabliczek znamionowych, należy skontaktować się z producentem w celu ich wymiany. Części zamienne obejmują m.in. ramę, soczewkę, reflektor, płytę LED, sterownik LED i fotokomórkę.

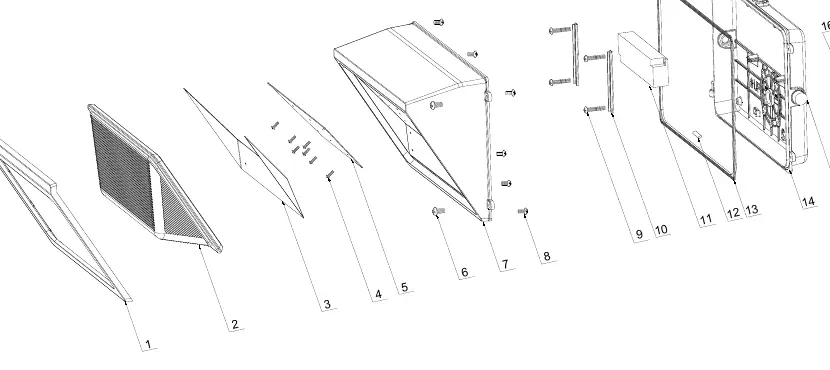

Schemat części
Schemat części

Praktyczna pomoc

Typowe problemy

Światło nie świeci po instalacji

Sprawdź, czy zasilanie jest włączone, czy przewody są poprawnie podłączone zgodnie ze schematem oraz czy fotokomórka nie jest zasłonięta.

Uszkodzenie komponentów elektronicznych

Nie dotykaj bezpośrednio płytek elektronicznych podczas instalacji; używaj sprzętu uziemiającego, aby uniknąć wyładowań elektrostatycznych (ESD).

Przed użyciem

  • Wyłącz zasilanie w skrzynce bezpieczników.
  • Upewnij się, że napięcie zasilania wynosi 120-277 VAC.
  • Sprawdź, czy powierzchnia montażowa jest stabilna.
  • Przygotuj śruby montażowe i uszczelniacz (brak w zestawie).
  • Upewnij się, że posiadasz złącza przewodów z certyfikatem UL.

Ilustracje i schematy

  • Schemat instalacji pokazuje demontaż tylnej obudowy, sposób montażu do ściany lub puszki przyłączeniowej oraz ponowne podłączenie kabla.
  • Schemat elektryczny wskazuje podłączenie przewodów zasilających (L, N, G) do sterownika LED oraz opcjonalne podłączenie ściemniacza.

Zgodność modelu

  • Produkt przeznaczony wyłącznie do użytku zewnętrznego.
  • Nie podłączaj bezpośrednio do ściemniaczy, czujników obecności lub urządzeń czasowych.
  • Wymaga montażu na wysokości co najmniej 6' 6" (ok. 2 metrów) od podłoża.
