Instrukcja obsługi reflektora zewnętrznego Halcyon EX801
Pobierz instrukcję obsługi reflektora zewnętrznego Halcyon EX801. Dowiedz się, jak bezpiecznie zamontować oprawę na betonie lub drewnie, podłączyć przewody oraz wyregulować kąt świecenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Reflektor zewnętrzny Halcyon EX801 jest oprawą oświetleniową, która wymaga montażu przez wykwalifikowanego elektryka w celu zachowania bezpieczeństwa elektrycznego i uniknięcia uszkodzeń. Źródło światła w tej oprawie jest niewymienne; po zakończeniu jego żywotności należy wymienić całą oprawę. W przypadku uszkodzenia zewnętrznego przewodu elastycznego, musi on zostać wymieniony wyłącznie przez producenta lub autoryzowany serwis.
Montaż i instalacja
Przed przystąpieniem do montażu należy przygotować odpowiednie narzędzia i sprawdzić podłoże:
- Podłoże betonowe: Użyj odpowiednich kołków rozporowych do zamocowania podstawy.
- Podłoże drewniane: Upewnij się, że grubość deski wynosi co najmniej 5 mm.
- Wymagania kablowe: Aby zachować klasę szczelności IP, należy użyć przewodu typu H05RN-F o przekroju 3 × 1.0-1.5 mm². Średnica zewnętrzna przewodu musi mieścić się w zakresie 6-13 mm.
- Uszczelnienie: Po przykręceniu podstawy do ściany, należy zabezpieczyć łby śrub uszczelniaczem silikonowym.
Podłączenie elektryczne
Podłączenie musi być wykonane zgodnie z lokalnymi przepisami przez wykwalifikowanego elektryka. Schemat połączeń obejmuje:
- L (Brązowy): Przewód fazowy.
- N (Niebieski): Przewód neutralny.
- Uziemienie (Zielono-żółty): Przewód ochronny.
Zaciski obsługują przewody o przekroju 0.5-2.5 mm².
Regulacja i konserwacja
Oprawa umożliwia regulację pozycji:
- Obrót: 355°.
- Pochylenie: 90°.
Aby wyregulować pozycję, należy poluzować śrubę blokującą, ustawić reflektor w żądanej pozycji, a następnie dokręcić śrubę. W celu zachowania estetyki i trwałości powłoki, oprawę należy okresowo czyścić miękką szczotką oraz ciepłą wodą z dodatkiem neutralnego detergentu. W rejonach nadmorskich wymagana jest częstsza konserwacja. Nie należy używać myjek ciśnieniowych ani zanurzać oprawy w wodzie.
Praktyczna pomoc
Typowe problemy
Uszkodzony przewód zewnętrzny
Wymiana musi zostać wykonana wyłącznie przez producenta lub wykwalifikowanego serwisanta, aby uniknąć zagrożenia.
Osad na oprawie (rdza powierzchniowa)
Wymaga regularnego czyszczenia miękką szczotką i wodą z mydłem, szczególnie w rejonach nadmorskich.
Przed użyciem
- Upewnij się, że instalację wykonuje wykwalifikowany elektryk.
- Sprawdź, czy przewód zasilający to H05RN-F 3x1.0-1.5mm².
- W przypadku montażu w drewnie, upewnij się, że ma ono grubość co najmniej 5mm.
- Przygotuj uszczelniacz silikonowy do zabezpieczenia śrub montażowych.
- Upewnij się, że średnica kabla mieści się w zakresie 6-13mm.
Parametry w praktyce
- H05RN-F 3x1.0-1.5mm²
- Wymagany typ i przekrój przewodu zasilającego dla zachowania szczelności IP.
Ilustracje i schematy
- FIG-1: Wymagania dotyczące kabla zasilającego.

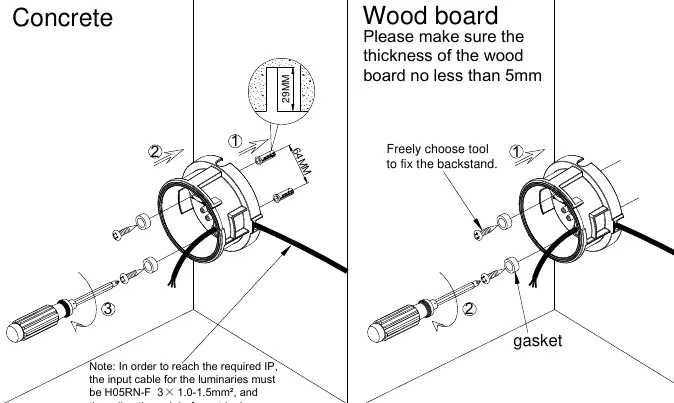

- FIG-2-A/B: Sposób montażu na podłożu betonowym i drewnianym.

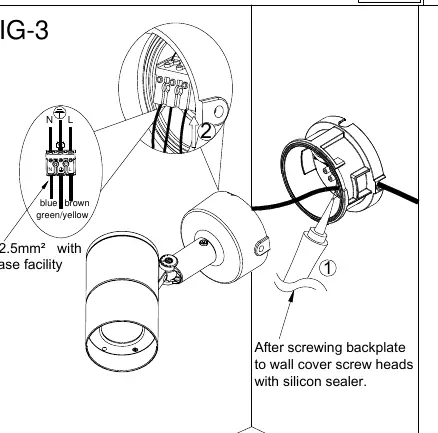

- FIG-3: Schemat podłączenia przewodów elektrycznych.

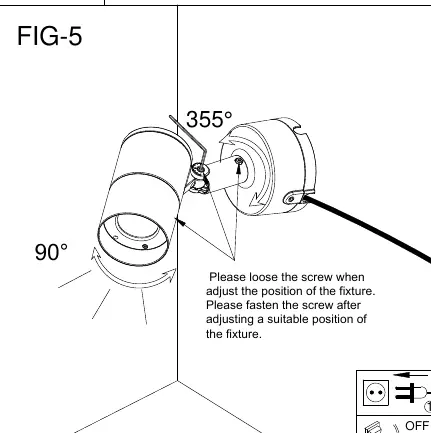

- FIG-5: Regulacja kąta nachylenia i obrotu reflektora.
Zgodność modelu
- Oprawa nie posiada wymiennego źródła światła.
- Wymaga montażu przez wykwalifikowanego elektryka.
- Nie stosować myjek ciśnieniowych do czyszczenia.
