Instrukcja obsługi systemu oświetlenia niskonapięciowego Philips GardenLink
Dowiedz się, jak bezpiecznie zainstalować i skonfigurować system oświetlenia niskonapięciowego Philips GardenLink. Sprawdź limity obciążenia, schematy połączeń i zasady bezpieczeństwa.
Spis treści
Najważniejsze informacje
System Philips GardenLink to niskonapięciowe (12V) rozwiązanie oświetleniowe przeznaczone do użytku zewnętrznego. Przed przystąpieniem do instalacji należy upewnić się, że całkowita moc podłączonych opraw nie przekracza wydajności zasilacza. System wymaga użycia dedykowanych komponentów GardenLink.
Opis systemu
System składa się z zasilacza (Power Supply Unit), przedłużaczy (Extension Cord) oraz złączy kablowych (Cable Connector). Całość pracuje pod napięciem 12V, co zapewnia bezpieczeństwo użytkowania w ogrodzie. System jest modułowy, co pozwala na łatwe łączenie wielu punktów świetlnych.
Schemat połączeń i limity
Podczas planowania instalacji należy przestrzegać następujących limitów obciążenia:
- Zasilacz 24W z czujnikiem zmierzchu: Obsługuje maksymalnie 3 oprawy oświetleniowe.
- Zasilacz 24W (bez czujnika): Maksymalna długość instalacji wynosi 30 metrów przy użyciu maksymalnie 3 opraw.
- Zasilacz 48W: Obsługuje maksymalnie 6 opraw oświetleniowych przy maksymalnej długości instalacji 24 metry.
Zasilanie wejściowe dla systemu wynosi 220-240V, które jest konwertowane przez zasilacz na bezpieczne 12V.
Bezpieczeństwo i utylizacja
Urządzenie oraz jego opakowanie należy utylizować zgodnie z lokalnymi przepisami dotyczącymi odpadów elektrycznych i elektronicznych. Nie należy wyrzucać produktu do zwykłego kosza na śmieci. W przypadku konieczności wymiany elementów, należy korzystać z usług profesjonalnego serwisu. W razie pytań można skontaktować się z Signify Commercial UK Limited, Guildford, GU2 8XG, UK lub Signify, I.B.R.S. / C.C.R.I. Numer 10461, 5600 VB Eindhoven, Holandia.
Informacje o producencie
Koninklijke Philips N.V.
Praktyczna pomoc
Typowe problemy
Przekroczenie dopuszczalnego obciążenia
Upewnij się, że łączna moc wszystkich podłączonych opraw nie przekracza limitu mocy zasilacza (24W lub 48W).
Niewłaściwe połączenie komponentów
System jest niskonapięciowy (12V). Używaj wyłącznie oryginalnych złączy i przedłużaczy z serii GardenLink.
Przed użyciem
- Sprawdź, czy posiadasz zasilacz o odpowiedniej mocy (24W lub 48W) dla planowanej liczby opraw.
- Upewnij się, że system będzie używany wyłącznie w warunkach niskonapięciowych (12V).
- Zaplanuj rozmieszczenie opraw, pamiętając o limitach długości kabla (np. 24m dla zasilacza 48W).
- Zweryfikuj, czy wszystkie połączenia są szczelne i zabezpieczone przed wilgocią.
Ilustracje i schematy

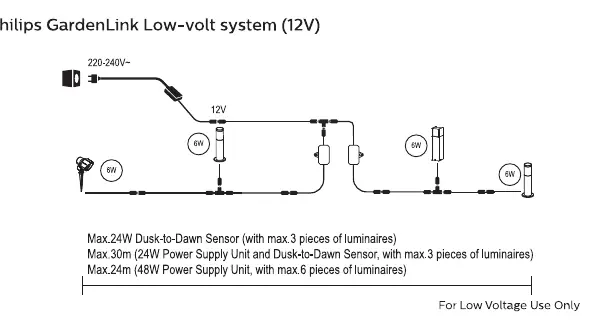

- Schemat przedstawia połączenie zasilacza 220-240V z systemem 12V, wykorzystującym złącza kablowe i oprawy o mocy 6W.
Zgodność modelu
- System przeznaczony wyłącznie do użytku niskonapięciowego.
- Kompatybilny tylko z komponentami systemu Philips GardenLink.
