Instrukcja obsługi oprawy gruntowej LED MFL Elwood 12V

Szybki przewodnik po instalacji i obsłudze oprawy gruntowej LED MFL Elwood 12V. Dowiedz się, jak poprawnie zamontować oświetlenie, podłączyć przewody i zadbać o szczelność IP67.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Oprawa MFL Elwood LED 12V wymaga zasilania 12V (transformator lub sterownik LED należy dokupić osobno). Urządzenie posiada klasę szczelności IP67, co oznacza ochronę przed skutkami zanurzenia. Montaż musi zostać wykonany przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami. Przed przystąpieniem do prac upewnij się, że zasilanie jest wyłączone.

Instalacja z użyciem puszki montażowej (moulded box)

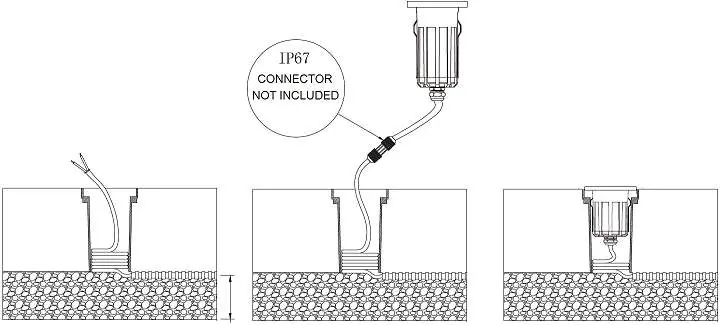

Schemat instalacji oprawy z puszką montażową w podłożu.
Schemat instalacji oprawy z puszką montażową w podłożu.
  1. Wyłącz zasilanie transformatora lub sterownika LED (wyjście 12V, typ SELV).
  2. Wyjmij puszkę montażową z oprawy.
  3. Wytnij otwór w miejscu instalacji zgodnie z wymiarami podanymi w specyfikacji.
  4. Zabezpiecz puszkę w miejscu instalacji i uszczelnij betonem. Czoło oprawy powinno znajdować się na równi z powierzchnią gruntu.
  5. Podłącz kabel wyjściowy transformatora i oprawę LED do złącza o klasie IP67 (brak w zestawie). W razie potrzeby użyj dodatkowego kleju silikonowego, aby zachować szczelność IP67.
  6. Wciśnij oprawę LED do puszki montażowej, upewniając się, że sprężyny przechodzą przez szczeliny.
  7. Włącz zasilanie.

Instalacja z użyciem sprężyn

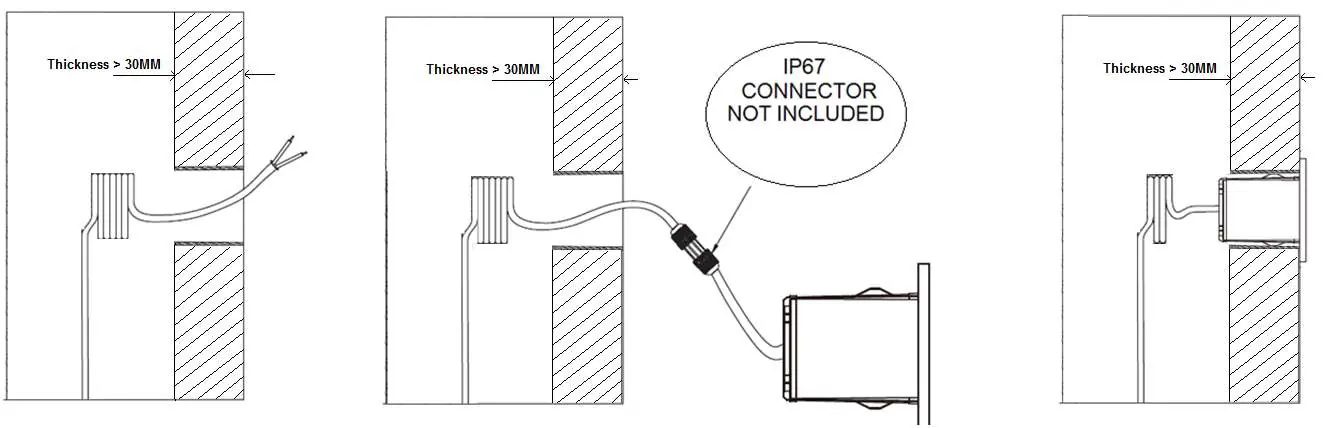

Schemat instalacji oprawy w ścianie przy użyciu sprężyn.
Schemat instalacji oprawy w ścianie przy użyciu sprężyn.
  1. Wyłącz zasilanie transformatora lub sterownika LED.
  2. Wyjmij puszkę betonową z oprawy.
  3. Wytnij otwór w miejscu instalacji (upewnij się, że ściana ma grubość powyżej 30 mm).
  4. Podłącz kabel wyjściowy transformatora i oprawę LED do złącza o klasie IP67 (brak w zestawie).
  5. Wciśnij sprężyny i zainstaluj oprawę w otworze, tak aby górna krawędź opierała się o ścianę.
  6. Włącz zasilanie.

Podłączenie elektryczne

Podłączenie przewodów należy wykonać zgodnie z poniższym schematem:

  • Przewód ujemny (Negative): Czarny
  • Przewód dodatni (Positive): Czerwony
  • Napięcie wejściowe: +12VDC

Bezpieczeństwo i konserwacja

  • Zawsze upewnij się, że zasilanie jest wyłączone, a oprawa ostygła przed czyszczeniem lub konserwacją.
  • Wybierz miejsce instalacji z dala od zagrożeń.
  • Unikaj kontaktu oprawy z żrącymi chemikaliami.
  • Wymień pęknięty klosz ochronny, aby zachować klasę szczelności IP67.

Praktyczna pomoc

Typowe problemy

Utrata szczelności IP67

Upewnij się, że złącze jest prawidłowo zabezpieczone i w razie potrzeby użyj dodatkowego kleju silikonowego.

Oprawa nie świeci

Sprawdź, czy transformator 12V jest podłączony i sprawny oraz czy polaryzacja przewodów (czerwony/czarny) jest poprawna.

Trudności z montażem sprężynowym

Upewnij się, że grubość ściany montażowej przekracza 30 mm.

Przed użyciem

  • Zatrudnij licencjonowanego elektryka do montażu.
  • Dokup transformator lub sterownik LED 12V (brak w zestawie).
  • Sprawdź, czy wszystkie elementy są w zestawie i nieuszkodzone.
  • Upewnij się, że zasilanie jest wyłączone przed rozpoczęciem prac.
  • Przygotuj otwór montażowy zgodnie z wymiarami dla wybranej metody (puszka lub sprężyny).

Ilustracje i schematy

  • Schemat pokazuje dwa warianty montażu: w podłożu (z puszką) oraz w ścianie (ze sprężynami).
  • Wskazano konieczność użycia złącza IP67 (nie dołączone do zestawu) do połączenia kabli.

Zgodność modelu

  • Wymaga zasilacza 12V DC.
  • Dla montażu sprężynowego ściana musi mieć grubość powyżej 30 mm.
