Instrukcja obsługi reflektora LED MFL Glebe 12V

Szybki przewodnik po instalacji i obsłudze reflektora LED MFL Glebe 12V. Dowiedz się, jak poprawnie zamontować urządzenie, podłączyć zasilanie 12V oraz regulować kąt świecenia.

Spis treści

Najważniejsze informacje

Reflektor MFL Glebe 12V to oprawa oświetleniowa przeznaczona do użytku wewnętrznego i zewnętrznego. Urządzenie posiada stopień ochrony IP65, co oznacza odporność na strumienie wody. Do działania wymaga zewnętrznego zasilacza 12V (prąd zmienny lub stały), który nie jest dołączony do zestawu. Instalacja musi zostać wykonana przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami.

Instrukcja montażu

Upewnij się, że zasilanie w obwodzie jest wyłączone przed rozpoczęciem prac.
Zdemontuj wspornik montażowy (B) z korpusu oprawy (D), odkręcając dwie nakrętki (E).
Użyj wspornika jako szablonu do zaznaczenia otworów montażowych. Wywierć otwory i umieść w nich kołki rozporowe (A).
Przykręć wspornik do podłoża za pomocą odpowiednich śrub (C) i kołków (A). Upewnij się, że powierzchnia montażowa jest stabilna.
Podłącz przewód wyjściowy zasilacza/sterownika LED (brak w zestawie) do przewodu wejściowego oprawy za pomocą złącza o klasie IP65 (brak w zestawie). W razie potrzeby użyj kleju silikonowego, aby zachować szczelność IP65.
Zamontuj oprawę z powrotem na wsporniku.

Regulacja kąta świecenia

Oprawa umożliwia regulację kierunku padania światła:

Pionowa (góra-dół): Poluzuj śruby imbusowe (G) za pomocą klucza imbusowego M2 (brak w zestawie), ustaw żądany kąt i dokręć śruby.
Pozioma (lewo-prawo): Obróć głowicę LED (I) ręcznie do żądanej pozycji.

Bezpieczeństwo i konserwacja

Przed przystąpieniem do czyszczenia, wymiany źródła światła lub regulacji zawsze wyłącz zasilanie i poczekaj, aż oprawa ostygnie.
Nie dopuszczaj do kontaktu oprawy z żrącymi chemikaliami.
W przypadku pęknięcia szkła ochronnego, należy je wymienić, aby zachować klasę szczelności IP65.

Dane techniczne

Model: 237016
Napięcie znamionowe: 12VAC/DC
Moc znamionowa: 4.5W
Źródło światła: NICHIA LED, 3000K, 300lm
Klasa szczelności: IP65
Klasa odporności mechanicznej: IK02
Waga: 0.185kg
Wymiary: wys. 80mm, szer. 80mm, gł. 94mm

Praktyczna pomoc

Typowe problemy

Brak światła po instalacji

Sprawdź polaryzację przewodów (Czerwony: +, Czarny: -) oraz czy zasilacz 12V jest sprawny i poprawnie podłączony.

Nieszczelność obudowy

Upewnij się, że złącze IP65 zostało poprawnie zabezpieczone, w razie potrzeby użyj dodatkowego kleju silikonowego.

Przed użyciem

Wyłącz zasilanie w obwodzie przed rozpoczęciem prac.
Upewnij się, że posiadasz zasilacz 12V (brak w zestawie).
Sprawdź, czy miejsce montażu wytrzyma dwukrotność wagi lampy.
Przygotuj klucz imbusowy M2 do regulacji kąta nachylenia.

Ilustracje i schematy

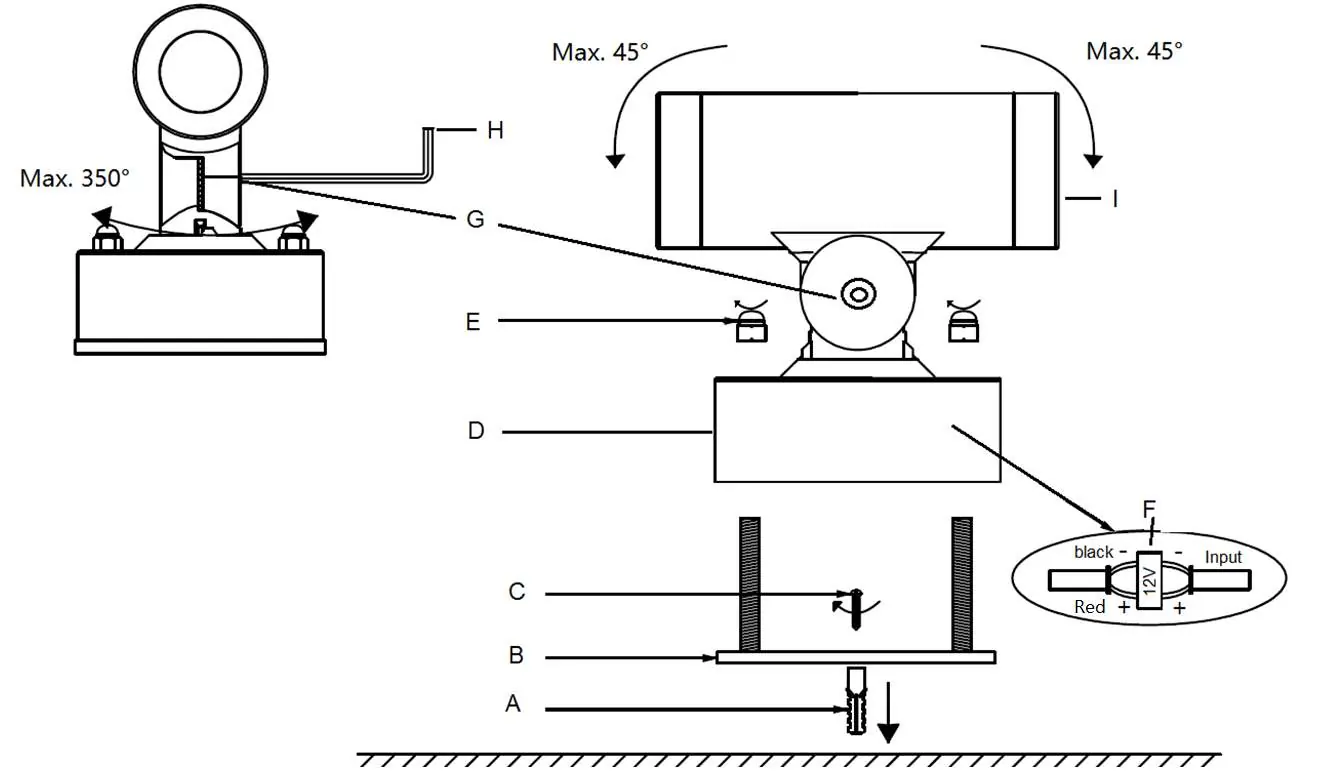

Schemat pokazuje montaż wspornika (B) do podłoża za pomocą śrub (C) i kołków (A).
Rysunek ilustruje podłączenie przewodów do złącza IP65 (Czarny: -, Czerwony: +).
Wskazano punkty regulacji kąta nachylenia (G) oraz obrotu (I).

Zgodność modelu

Wymaga zewnętrznego zasilacza/sterownika LED 12V (brak w zestawie).
Instalacja musi być wykonana przez wykwalifikowanego elektryka.
