Instrukcja obsługi lampy ściennej LED MFL Elwood 12V
Szybki przewodnik instalacji i obsługi lampy ściennej LED MFL Elwood 12V. Dowiedz się, jak bezpiecznie zamontować oprawę w betonie lub ścianie, podłączyć zasilanie i dbać o szczelność IP67.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Oprawa oświetleniowa MFL Elwood LED 12V wymaga instalacji przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami elektrycznymi. Produkt posiada klasę szczelności IP67, co oznacza ochronę przed skutkami zanurzenia. Przed przystąpieniem do prac należy upewnić się, że zasilanie jest wyłączone. Wymagany jest zewnętrzny transformator lub sterownik LED 12V (typu SELV), który nie jest dołączony do zestawu. Należy zachować ostrożność, aby nie uszkodzić przewodów podczas rozpakowywania.

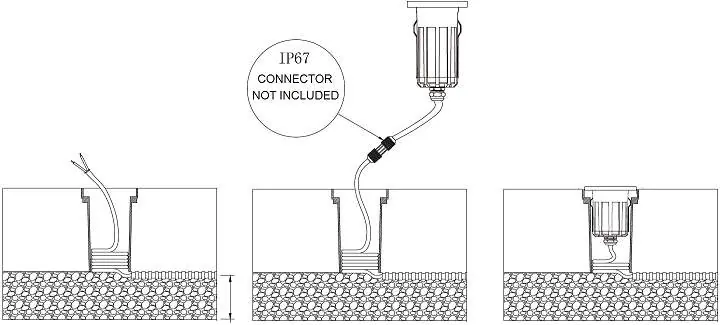

Instalacja z użyciem puszki montażowej
- Wyłącz zasilanie transformatora lub sterownika LED (12V).
- Wyjmij puszkę montażową z oprawy.
- Wykonaj otwór w miejscu instalacji zgodnie z wymiarami podanymi w specyfikacji.
- Umieść puszkę montażową w otworze i zabezpiecz betonem. Powierzchnia oprawy powinna znajdować się na równi z podłożem.
- Podłącz kabel wyjściowy transformatora do oprawy LED za pomocą złącza o klasie szczelności IP67 (brak w zestawie). Może być wymagane użycie kleju silikonowego dla zachowania szczelności.
- Wciśnij oprawę LED w puszkę montażową, upewniając się, że sprężyny przechodzą przez szczeliny.
- Włącz zasilanie.

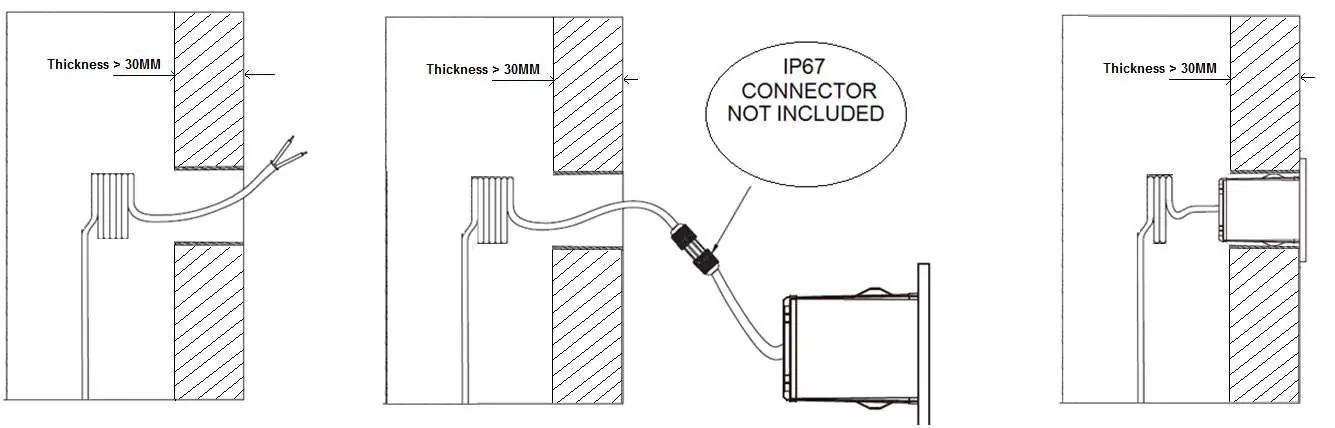

Instalacja z użyciem sprężyn
- Wyłącz zasilanie transformatora lub sterownika LED (12V).
- Wyjmij puszkę montażową z oprawy.
- Wykonaj otwór w miejscu instalacji (upewnij się, że grubość ściany przekracza 30 mm).
- Podłącz kabel wyjściowy transformatora do oprawy LED za pomocą złącza o klasie szczelności IP67 (brak w zestawie).
- Wciśnij sprężyny i zainstaluj oprawę LED w otworze, tak aby górna krawędź oprawy przylegała do ściany.
- Włącz zasilanie.
Bezpieczeństwo i konserwacja
Przed przystąpieniem do jakichkolwiek prac konserwacyjnych, czyszczenia lub wymiany źródła światła, upewnij się, że zasilanie jest wyłączone, a oprawa ostygła. Nie dopuszczaj do kontaktu oprawy z żrącymi chemikaliami. W przypadku pęknięcia klosza ochronnego, należy go wymienić, aby zachować klasę szczelności IP67.
Dane techniczne
- Napięcie znamionowe: 12VAC/DC
- Moc znamionowa: 5W Max
- Klasa szczelności: IP67
- Klasa odporności mechanicznej: IK08
- Źródło światła: CREE LED, 3000K, 300lm
- Waga: 0,95 kg (okrągła), 0,965 kg (kwadratowa)
Praktyczna pomoc
Typowe problemy
Nieszczelność oprawy (utrata IP67)
Upewnij się, że użyto odpowiedniego złącza IP67 i w razie potrzeby zastosowano dodatkowy klej silikonowy.
Uszkodzony klosz ochronny
Wymień pęknięty klosz na nowy, aby przywrócić klasę szczelności IP67.
Brak zasilania po instalacji
Sprawdź połączenia przewodów (Czerwony: +12VDC, Czarny: Negatywny) oraz czy transformator 12V SELV działa poprawnie.
Przed użyciem
- Wyłącz zasilanie obwodu przed rozpoczęciem prac.
- Sprawdź, czy wszystkie elementy zestawu są obecne.
- Upewnij się, że ściana ma grubość powyżej 30 mm (przy montażu na sprężyny).
- Przygotuj zewnętrzny transformator/sterownik 12V SELV (brak w zestawie).
- Sprawdź, czy oprawa nie została uszkodzona w transporcie.
Ilustracje i schematy
- Schematy pokazują sposób podłączenia przewodów do złącza IP67 oraz montaż oprawy w puszce betonowej lub bezpośrednio w ścianie za pomocą sprężyn.
Zgodność modelu
- Wymaga zewnętrznego transformatora lub sterownika LED 12V typu SELV (sprzedawany oddzielnie).
