Instrukcja obsługi naświetlacza LED Aurora serii EN-FLC
Dowiedz się, jak prawidłowo zainstalować i podłączyć naświetlacz LED Aurora serii EN-FLC. Instrukcja zawiera schematy montażu, wytyczne dotyczące okablowania oraz ważne informacje o bezpieczeństwie i klasie szczelności IP65.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Naświetlacze LED Aurora serii EN-FLC to urządzenia o klasie szczelności IP65, przeznaczone do oświetlenia zewnętrznego. Urządzenia te nie są ściemnialne i wymagają podłączenia przez wykwalifikowanego elektryka zgodnie z obowiązującymi przepisami krajowymi. Produkt należy do klasy I, co oznacza, że musi zostać uziemiony.
Montaż i instalacja
Przed przystąpieniem do montażu należy upewnić się, że zasilanie jest wyłączone. Proces instalacji obejmuje następujące kroki:
- Wyłączenie zasilania w skrzynce bezpiecznikowej.
- Wyznaczenie punktów montażowych na podstawie rozstawu otworów w uchwycie (odległości różnią się w zależności od modelu: 150mm dla EN-FLC30/50, 180mm dla EN-FLC80/100, 185mm dla EN-FLC150/200).
- Wywiercenie otworów w powierzchni montażowej.
- Przykręcenie uchwytu montażowego do powierzchni za pomocą odpowiednich śrub i kołków (brak w zestawie).
- Podłączenie przewodów elektrycznych w puszce przyłączeniowej o odpowiedniej klasie szczelności (brak w zestawie).
- Zamocowanie naświetlacza do uchwytu i ustawienie odpowiedniego kąta nachylenia.
- Włączenie zasilania.
Podłączenie elektryczne
Podłączenie musi być wykonane w puszce przyłączeniowej o odpowiedniej klasie IP. Należy zachować następującą kolorystykę przewodów:
- Brązowy (L): Faza (Live)
- Niebieski (N): Neutralny (Neutral)
- Zielony/Żółty: Uziemienie (Earth) - wymagane
Ostrzeżenia i bezpieczeństwo
- Urządzenie musi być instalowane przez wykwalifikowanego elektryka.
- Nie patrzeć bezpośrednio w źródło światła LED.
- Nie instalować w saunach ani pomieszczeniach parowych.
- Nie instalować w pobliżu klimatyzatorów lub urządzeń grzewczych.
- Produkt nie posiada części serwisowalnych.
Informacje o producencie
Aurora Lighting
Praktyczna pomoc
Typowe problemy
Brak możliwości regulacji jasności
Naświetlacz nie jest kompatybilny ze ściemniaczami (not dimmable).
Ryzyko porażenia prądem
Urządzenie jest klasy I i musi być bezwzględnie uziemione.
Uszkodzenie wykończenia
Powłoka jest odporna na korozję, ale nie należy instalować urządzenia w środowiskach o wysokiej wilgotności, takich jak sauny.
Przed użyciem
- Upewnij się, że zasilanie jest wyłączone przed montażem.
- Sprawdź, czy napięcie sieciowe mieści się w zakresie 100-240V 50/60Hz.
- Przygotuj puszkę przyłączeniową o odpowiedniej klasie IP (brak w zestawie).
- Upewnij się, że posiadasz odpowiednie śruby i kołki montażowe (brak w zestawie).
- Zweryfikuj, czy miejsce montażu nie znajduje się w pobliżu źródeł ciepła lub pary.
Parametry w praktyce
- 100-240V 50/60Hz
- Szeroki zakres napięcia wejściowego, umożliwiający pracę w różnych standardach sieciowych.
Ilustracje i schematy

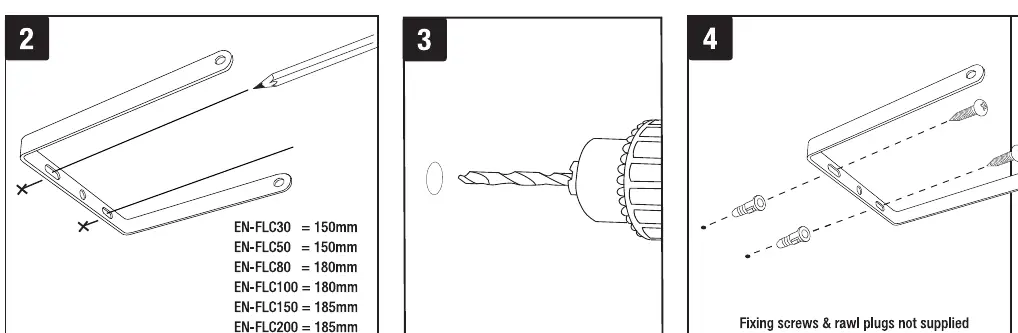

- Krok 1: Wyłączenie zasilania.
- Krok 2: Pomiar rozstawu otworów montażowych.
- Krok 3: Wiercenie otworów.
- Krok 4: Przykręcenie uchwytu.
- Krok 5: Podłączenie przewodów w puszce IP.
