Instrukcja montażu oprawy LED Linear High Bay Superior Life
Dowiedz się, jak bezpiecznie zainstalować i podłączyć oprawę LED Linear High Bay Superior Life. Instrukcja zawiera schematy okablowania, opcje montażu na łańcuchu, kablu i zawiesiu oraz ważne ostrzeżenia dotyczące bezpieczeństwa...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Instalacja oprawy oświetleniowej powinna być przeprowadzona przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami elektrycznymi. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć zasilanie w skrzynce bezpiecznikowej. Oprawa jest przeznaczona do pracy w zakresie napięć 120-277V i nadaje się do suchych lub wilgotnych pomieszczeń.
Instalacja standardowa (Chain Mount)
- Wyjmij oprawę z opakowania i sprawdź, czy nie jest uszkodzona.
- Zainstaluj łańcuch w dostarczonym wieszaku drucianym.
- Zabezpiecz drugi koniec łańcucha do konstrukcji nośnej za pomocą osprzętu o odpowiedniej wytrzymałości.
- Zainstaluj wieszak druciany po bokach górnego kanału LED. Upewnij się, że wieszaki są w pełni osadzone w bocznych otworach.
Podłączenie elektryczne
Podłącz przewody zasilające oprawy do linii zasilającej:
- Czarny: Faza (Line)
- Biały: Neutralny (Neutral)
- Zielony: Uziemienie (Ground)
Ściemnianie 0-10V: Oprawa posiada przewody do ściemniania (fioletowy dla Dim+ oraz różowy/szary dla Dim-). Jeśli nie korzystasz ze ściemniacza, przewody te muszą zostać odizolowane i zabezpieczone oddzielnie. Niewłaściwe zabezpieczenie może spowodować nieprawidłowe działanie oprawy i utratę gwarancji.
Dodatkowe opcje montażu

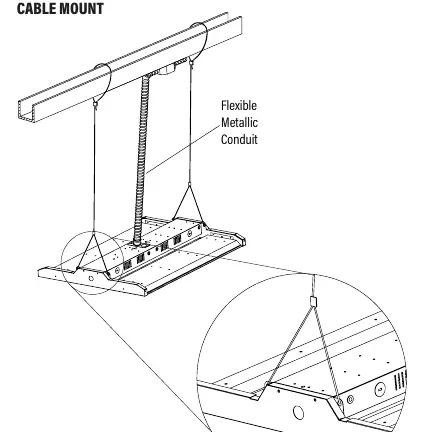

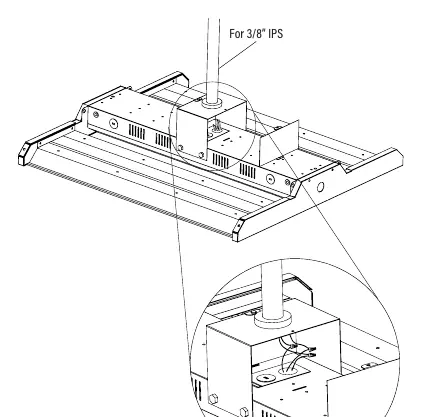

Instrukcja przewiduje również montaż typu Cable Mount oraz Pendent Mount (osprzęt sprzedawany oddzielnie). W przypadku montażu typu Pendent, należy użyć przyłącza 3/8" IPS.
Konserwacja i czyszczenie
Po zakończeniu instalacji usuń wszelkie pozostałości i odciski palców z oprawy oraz soczewki. Przed przejściem do kolejnej instalacji sprawdź dokładnie wszystkie elementy mocujące.
Praktyczna pomoc
Typowe problemy
Niewłaściwe działanie oprawy przy podłączeniu ściemniacza
Upewnij się, że przewody ściemniania 0-10V są poprawnie podłączone. Jeśli nie używasz ściemniacza, przewody te muszą być odizolowane i zabezpieczone oddzielnie.
Ryzyko porażenia prądem
Przed przystąpieniem do prac instalacyjnych lub konserwacyjnych należy bezwzględnie odłączyć zasilanie elektryczne w skrzynce bezpiecznikowej.
Przed użyciem
- Sprawdź, czy napięcie zasilania jest zgodne z informacjami na etykiecie oprawy (120-277V).
- Upewnij się, że instalację wykonuje wykwalifikowany elektryk.
- Sprawdź, czy wszystkie elementy montażowe są odpowiednie dla obciążenia oprawy.
- Upewnij się, że przewody zasilające mają temperaturę znamionową co najmniej 90°C.
- Sprawdź, czy w pobliżu nie ma materiałów łatwopalnych.
Parametry w praktyce
- 0-10V Dimming
- Standard sterowania jasnością za pomocą niskonapięciowego sygnału (przewody fioletowy i różowy/szary).
Ilustracje i schematy
- Schemat okablowania pokazuje podłączenie zasilania (L, N, G) oraz przewodów sterujących ściemnianiem.
- Rysunki montażowe ilustrują sposób zawieszenia oprawy na łańcuchu, kablach lub zawiesiu (pendent).
Zgodność modelu
- Przewody ściemniania w kolorze szarym są stopniowo zastępowane kolorem różowym zgodnie z nowymi przepisami NEMA.
