Instrukcja obsługi oprawy LED Eterna HBAYLIN 150W

Najważniejsze informacje z instrukcji

Oprawa LED Eterna HBAYLIN 150W jest przeznaczona wyłącznie do użytku wewnątrz pomieszczeń. Instalacja musi zostać przeprowadzona przez wykwalifikowanego elektryka zgodnie z obowiązującymi przepisami budowlanymi i elektrycznymi (IEE). Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć zasilanie główne i zabezpieczyć je przed przypadkowym włączeniem.

Opis produktu

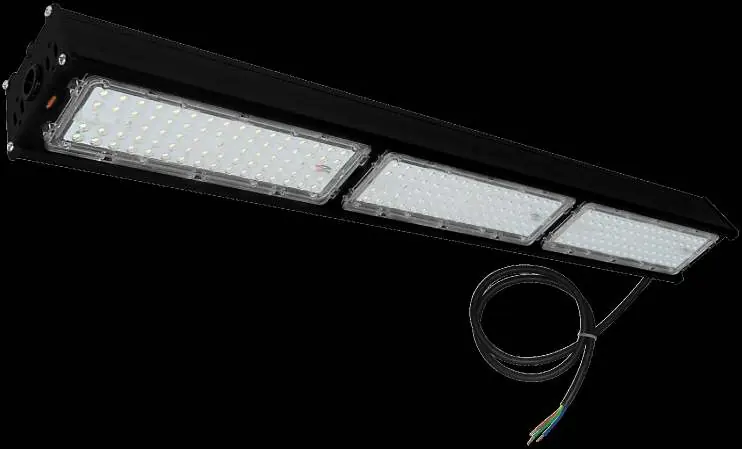

Urządzenie to przemysłowa oprawa typu High Bay o mocy 150W z soczewką 90 stopni. Produkt wymaga uziemienia. Minimalna odległość od oświetlanej powierzchni musi wynosić co najmniej 0,5 metra.

Instalacja

Przed montażem upewnij się, że posiadasz wszystkie elementy zestawu: oprawę, zestaw zawieszenia oraz zestaw wsporników montażowych. Upewnij się, że konstrukcja, do której mocujesz lampę, jest w stanie utrzymać jej ciężar.

Montaż na zawieszeniu

1. Wybierz odpowiednie miejsce montażu.
2. Odłącz zasilanie.
3. Zamocuj czaszę sufitową do powierzchni montażowej.
4. Przypnij karabińczyki do szczelin znajdujących się z tyłu oprawy (najbliżej zaślepek końcowych).
5. Podłącz przewody elektryczne.
6. Przywróć zasilanie i przetestuj oprawę.

Montaż na wspornikach

1. Wybierz miejsce montażu.
2. Odłącz zasilanie.
3. Przymocuj wsporniki do zaślepek końcowych oprawy (użyj dołączonego klucza imbusowego).
4. Użyj wsporników jako szablonu do zaznaczenia otworów montażowych na powierzchni.
5. Wywierć otwory i zamocuj oprawę.
6. Wyreguluj kąt nachylenia oprawy i dokręć śruby wsporników.
7. Podłącz przewody elektryczne.
8. Przywróć zasilanie i przetestuj oprawę.

Podłączenie elektryczne

Oprawa musi być podłączona do uziemienia. Należy przestrzegać następujących oznaczeń przewodów:

• Faza (Live): Brązowy lub Czerwony
• Neutralny (Neutral): Niebieski lub Czarny
• Uziemienie (Earth): Zielony i Żółty

Upewnij się, że zaciski są mocno dokręcone, a żadne żyły przewodów nie wystają poza złącze.

Konserwacja

Produkt należy czyścić wyłącznie miękką, suchą szmatką. W przypadku konieczności użycia wilgotnej szmatki, należy najpierw odłączyć zasilanie. Nie używaj żadnych środków chemicznych ani ściernych. Źródło światła w tej oprawie jest niewymienne przez użytkownika – w przypadku awarii należy skontaktować się z producentem lub serwisem.
