Instrukcja obsługi lampy przemysłowej LED V3 Compass High Bay
Szybki przewodnik instalacji i podłączenia lampy przemysłowej LED V3 Compass High Bay. Dowiedz się, jak bezpiecznie zamontować oprawę na haku lub wsporniku oraz jak poprawnie wykonać okablowanie elektryczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Instrukcja dotyczy opraw oświetleniowych LED V3 Compass High Bay o mocach 100W, 150W, 200W oraz 240W. Montaż oraz serwisowanie urządzenia powinny być wykonywane wyłącznie przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami elektrycznymi. Oprawa jest przystosowana do pracy w miejscach wilgotnych.

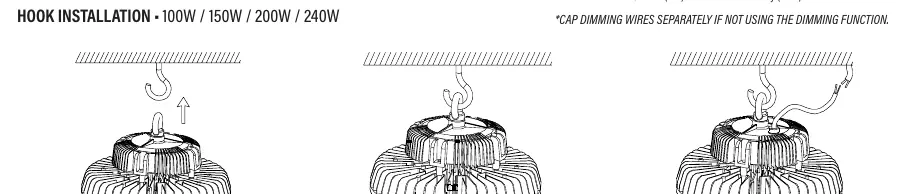

Instalacja na haku

- Wywierć otwór w suficie odpowiedni dla rozmiaru haka (hak nie jest dołączony do zestawu).
- Zamocuj hak w suficie i zawieś na nim oprawę.
- Podłącz przewody elektryczne zgodnie ze schematem. W przypadku montażu w miejscach wilgotnych upewnij się, że wszystkie połączenia i otwory montażowe są wodoszczelne.

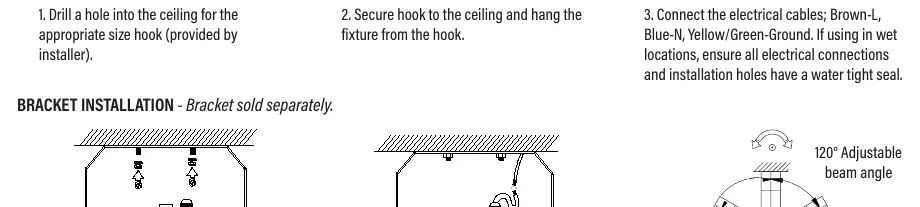

Instalacja na wsporniku
Wspornik montażowy jest sprzedawany oddzielnie.

- Przymocuj wspornik do powierzchni montażowej.
- Podłącz przewody elektryczne.
- Dostosuj wspornik do wymaganego kąta świecenia (regulacja do 120 stopni).

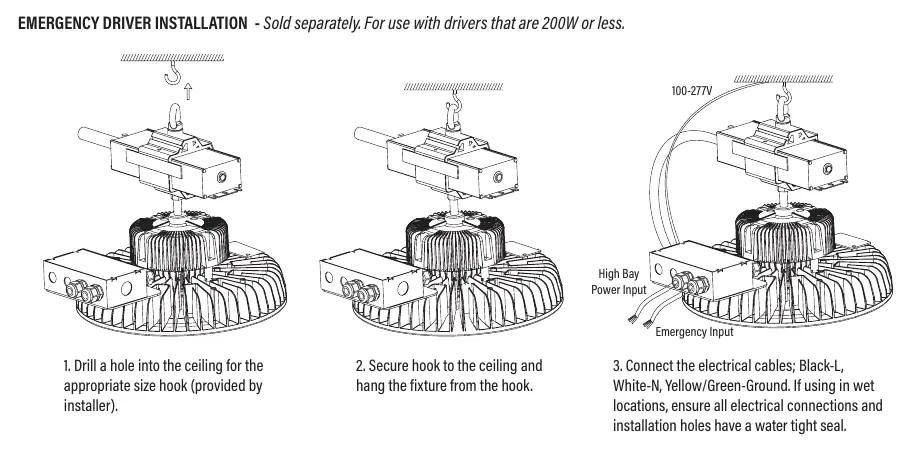

Instalacja sterownika awaryjnego
Sterownik awaryjny jest sprzedawany oddzielnie i przeznaczony do użytku z oprawami o mocy 200W lub mniejszymi.

- Wywierć otwór w suficie i zamocuj hak.
- Zawieś oprawę na haku.
- Podłącz przewody zasilające (High Bay Power Input) oraz wejście awaryjne (Emergency Input) zgodnie z oznaczeniami.
Podłączenie elektryczne
Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie w skrzynce bezpieczników.
- Przewód fazowy (Line): Czarny
- Przewód neutralny (Neutral): Biały
- Przewód uziemiający (Ground): Żółto-zielony
- Ściemnianie 1-10V (DIM+): Fioletowy
- Ściemnianie 1-10V (DIM-): Szary
Jeśli funkcja ściemniania nie jest używana, przewody DIM+ i DIM- należy zabezpieczyć oddzielnie.
Bezpieczeństwo
- Unikaj bezpośredniego patrzenia w źródło światła, gdy jest włączone.
- Upewnij się, że powierzchnia montażowa ma wystarczającą wytrzymałość, aby utrzymać ciężar oprawy.
- Przed konserwacją zawsze wyłącz zasilanie.
- Wszystkie połączenia przewodów muszą być zabezpieczone złączami zatwierdzonymi przez UL.
Praktyczna pomoc
Typowe problemy
Upewnij się, że przewody DIM+ (fioletowy) i DIM- (szary) są poprawnie podłączone do sterownika 1-10V. Jeśli nie używasz ściemniania, zabezpiecz te przewody oddzielnie.
Sprawdź, czy zasilanie zostało włączone w skrzynce bezpieczników oraz czy wszystkie połączenia przewodów są poprawne i szczelne.
Przed użyciem
- Upewnij się, że zasilanie jest wyłączone przed rozpoczęciem prac.
- Sprawdź, czy powierzchnia montażowa utrzyma ciężar oprawy.
- Zweryfikuj, czy napięcie zasilania jest zgodne z informacjami na etykiecie lampy.
- Przygotuj odpowiedni hak montażowy (nie jest dołączony do zestawu).
Parametry w praktyce
- White (Neutral)
- Przewód neutralny (N).
- Yellow/Green (Ground)
- Przewód uziemiający (Grd).
Ilustracje i schematy
- Schemat okablowania pokazuje standardowe podłączenie zasilania (L, N, G) oraz opcjonalne podłączenie ściemniacza 1-10V.
- Instrukcja montażu na haku wymaga wywiercenia otworu w suficie i zawieszenia oprawy.
- Instrukcja montażu na wsporniku pozwala na regulację kąta świecenia do 120 stopni.
Zgodność modelu
- Wspornik montażowy jest sprzedawany oddzielnie.
- Sterownik awaryjny jest sprzedawany oddzielnie i przeznaczony dla modeli 200W lub mniejszych.
- Produkt nadaje się do montażu w miejscach wilgotnych (Wet locations).
