Instrukcja obsługi opraw oświetleniowych LED Superior Life Stealth
Kompletny przewodnik instalacji opraw oświetleniowych LED Superior Life Stealth. Dowiedz się, jak bezpiecznie zamontować oprawę na słupie lub ścianie, zainstalować uchwyt typu slip fitter oraz podłączyć czujniki ruchu i fotokomórki.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Oprawy oświetleniowe LED Superior Life Stealth wymagają profesjonalnego montażu przez wykwalifikowanego elektryka. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć zasilanie elektryczne w skrzynce bezpieczników. Urządzenie wymaga zainstalowania górnej zaślepki (shorting cap) lub opcjonalnej fotokomórki typu twist-lock, aby działać poprawnie.
Zasady bezpieczeństwa
- Przed instalacją lub serwisowaniem należy wyłączyć zasilanie.
- Wszystkie połączenia elektryczne muszą być wykonane zgodnie z krajowymi i lokalnymi przepisami elektrycznymi.
- Przewody muszą być zabezpieczone przed uszkodzeniem o ostre krawędzie metalowych elementów.
- Nie należy zakrywać żadnej części oprawy, aby uniknąć przegrzania.
- Oprawa jest przystosowana do pracy w warunkach wilgotnych (Wet locations).

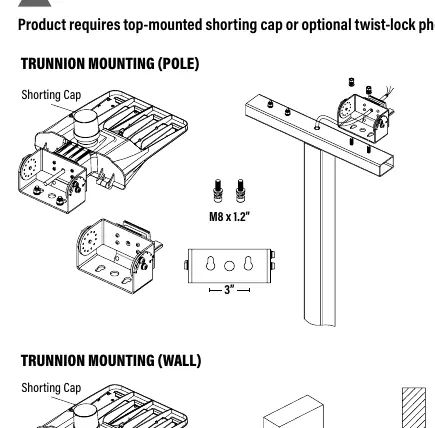

Montaż typu Trunnion (na słupie lub ścianie)
Montaż na słupie: Użyj dołączonych śrub M8 x 1.2. Umieść przewody wewnątrz puszki i przykręć tylną płytę oprawy.

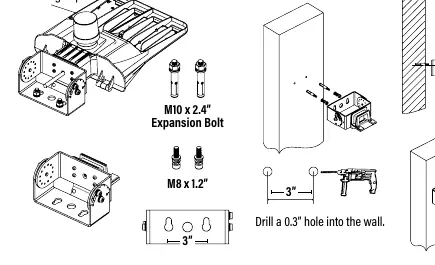

Montaż na ścianie: Wywierć otwór o średnicy 0.3 cala w ścianie. Użyj śrub rozporowych M10 x 2.4 do zamocowania wspornika, a następnie przykręć oprawę za pomocą śrub M8 x 1.2.

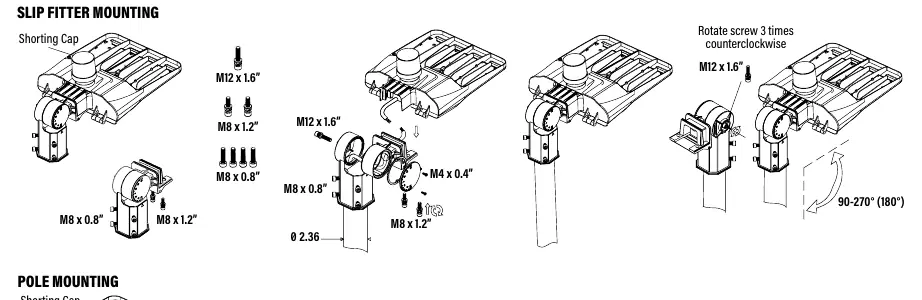

Montaż typu Slip Fitter
Ten typ montażu pozwala na regulację kąta nachylenia oprawy w zakresie 90-270 stopni (180 stopni). Należy poluzować śruby mocujące (obrót 3 razy w kierunku przeciwnym do ruchu wskazówek zegara), ustawić żądany kąt i dokręcić śruby.

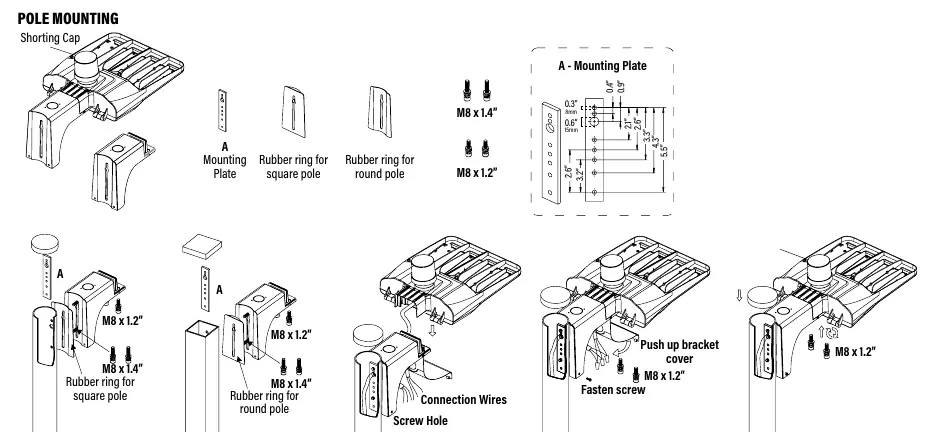

Montaż na słupie (Pole Mounting)
W zależności od kształtu słupa (okrągły lub kwadratowy), należy użyć odpowiedniego gumowego pierścienia uszczelniającego. Płytę montażową (A) przykręca się do słupa, a następnie nasuwa oprawę i zabezpiecza śrubami M8 x 1.2.

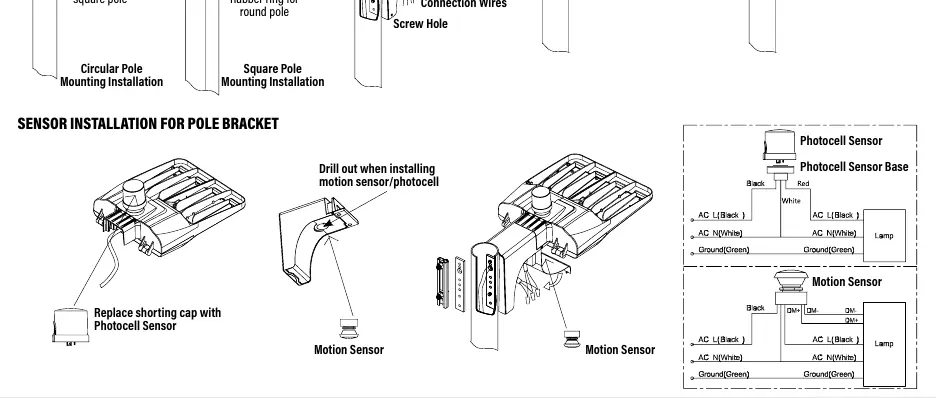

Instalacja czujników
Oprawa obsługuje fotokomórkę lub czujnik ruchu. Aby zainstalować czujnik, należy zdjąć zaślepkę (shorting cap) i w jej miejsce wkręcić odpowiedni moduł czujnika (fotokomórkę lub czujnik ruchu). W przypadku czujnika ruchu należy wykonać dodatkowe połączenia przewodów zgodnie ze schematem elektrycznym zawartym w instrukcji.
Praktyczna pomoc
Typowe problemy
Oprawa nie świeci po instalacji
Upewnij się, że zainstalowano górną zaślepkę (shorting cap) lub fotokomórkę. Bez jednego z tych elementów obwód nie zostanie zamknięty.
Uszkodzenie przewodów podczas montażu
Upewnij się, że przewody nie stykają się z ostrymi krawędziami metalowej obudowy. Użyj odpowiednich przepustów.
Przed użyciem
- Odłącz zasilanie w skrzynce bezpieczników.
- Sprawdź, czy napięcie zasilania jest zgodne z informacjami na etykiecie oprawy.
- Upewnij się, że posiadasz wykwalifikowanego elektryka do wykonania prac.
- Przygotuj odpowiednie narzędzia (wiertarka, śrubokręty).
- Sprawdź, czy posiadasz zaślepkę (shorting cap) lub fotokomórkę.
Ilustracje i schematy
- Schemat połączeń dla fotokomórki: pokazuje podłączenie przewodów czarny, biały i zielony (uziemienie) do bazy czujnika.
- Schemat połączeń dla czujnika ruchu: pokazuje podłączenie przewodów zasilających oraz sterujących (DIM+, DIM-) do modułu czujnika.
Zgodność modelu
- Oprawa wymaga zainstalowania górnej zaślepki lub fotokomórki typu twist-lock.
- Nadaje się do montażu w miejscach wilgotnych (Wet locations).
