Instrukcja obsługi lampy wpuszczanej Sunco 5/6" LED 15W Downlight Disk
Szybki przewodnik po instalacji i obsłudze lampy wpuszczanej Sunco 5/6" LED 15W. Dowiedz się, jak zamontować oprawę, podłączyć przewody oraz rozwiązać typowe problemy z oświetleniem.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Przed przystąpieniem do instalacji należy wyłączyć zasilanie na bezpieczniku. Produkt powinien być instalowany przez osobę zaznajomioną z konstrukcją i obsługą urządzenia. Oprawa jest przeznaczona do miejsc wilgotnych (damp rated), ale nie może być bezpośrednio narażona na działanie wody. Produkt nie jest kompatybilny z zewnętrznymi czujnikami (obecności, fotokomórkami) ani wyłącznikami czasowymi.

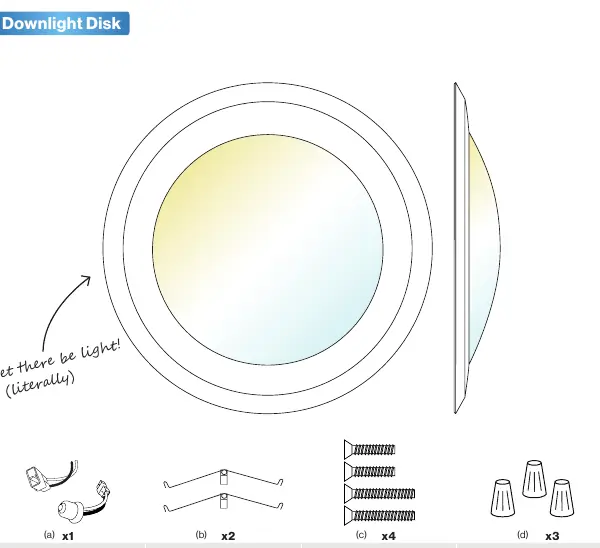

Zawartość zestawu
- Lampa Downlight Disk
- Złącze TP24/E26
- Sprężyny montażowe (2 szt.)
- Śruby montażowe (krótkie/długie, 4 szt.)
- Nakrętki przewodowe (3 szt.)
Instalacja powierzchniowa
- Wyłącz zasilanie na bezpieczniku i usuń poprzednią oprawę.
- Zdejmij soczewkę lampy, przekręcając ją zgodnie z ruchem wskazówek zegara.
- Podłącz przewody zasilające z przewodami puszki przyłączeniowej za pomocą nakrętek: czarny do czarnego (faza), biały do białego (neutralny), zielony do miedzi (uziemienie).
- Schowaj przewody w puszce.
- Dopasuj śruby montażowe do otworów w puszce i dokręć, aż oprawa będzie stabilna. Nie dokręcaj zbyt mocno.
- Załóż soczewkę z powrotem, przekręcając ją w kierunku przeciwnym do ruchu wskazówek zegara.
Instalacja typu Retrofit
- Wyłącz zasilanie i usuń poprzednią oprawę. Pozwól jej ostygnąć, jeśli była włączona.
- Zdejmij soczewkę lampy.

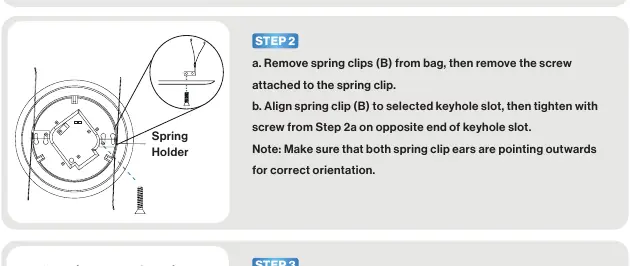

- Zamontuj sprężyny (B) do otworów w obudowie lampy za pomocą śrub. Upewnij się, że "uszy" sprężyn są skierowane na zewnątrz.
- Określ typ złącza (TP24 lub E26) i podłącz przewody lampy do złącza za pomocą nakrętek.
- Podłącz złącze do gniazda w puszce wpuszczanej i podłącz przewód uziemiający.
- Wciśnij lampę w otwór puszki, ściskając sprężyny, aż zatrzasną się w hakach wewnątrz puszki.
- Załóż soczewkę z powrotem.
Rozwiązywanie problemów
Jeśli lampa nie działa, sprawdź połączenia przewodów oraz czy bezpiecznik nie został wyłączony. W przypadku migotania lub buczenia, zweryfikuj kompatybilność ze ściemniaczem oraz upewnij się, że obwód nie jest przeciążony. Unikaj instalacji w pobliżu urządzeń powodujących zakłócenia elektroniczne.
Dane techniczne
- Napięcie: 120 V
- Moc: 15 W
- Strumień świetlny: 1050 lm
- Kąt świecenia: 113.8°
- Współczynnik oddawania barw (CRI): 90+
- Żywotność: 50 000 godzin
- Klasa szczelności: Damp Rated (do wilgotnych pomieszczeń)
Praktyczna pomoc
Typowe problemy
Lampa nie włącza się
Sprawdź, czy przewody są poprawnie podłączone i czy bezpiecznik nie został wyłączony.
Lampa migocze
Sprawdź, czy połączenia są stabilne, czy obwód nie jest przeciążony oraz czy ściemniacz jest kompatybilny.
Lampa buczy
Sprawdź, czy w pobliżu nie ma urządzeń powodujących zakłócenia (np. radia, telewizory) lub czy ściemniacz jest kompatybilny.
Przed użyciem
- Wyłącz zasilanie na bezpieczniku przed instalacją.
- Upewnij się, że posiadasz odpowiednie narzędzia.
- Sprawdź, czy produkt nie posiada uszkodzeń transportowych.
- Upewnij się, że miejsce montażu jest suche (damp rated).
- Sprawdź kompatybilność ściemniacza z listą w instrukcji.
Ilustracje i schematy
- Schemat podłączenia przewodów: Czarny-Czarny (Faza), Biały-Biały (Neutralny), Zielony-Miedź (Uziemienie).
- Montaż sprężyn: Upewnij się, że uszy sprężyn są skierowane na zewnątrz dla poprawnego zatrzaśnięcia w puszce.
Zgodność modelu
- Niekompatybilne z czujnikami zewnętrznymi (np. ruchu, obecności).
- Niekompatybilne z fotokomórkami.
- Niekompatybilne z wyłącznikami czasowymi.
