Instrukcja obsługi oprawy LED Sunco 5/6" Smooth Retrofit Downlight
Szybki przewodnik po instalacji i obsłudze oprawy LED Sunco 5/6" Smooth Retrofit Downlight (DL_SMDR56-13W). Dowiedz się, jak bezpiecznie zamontować oświetlenie, podłączyć adaptery i rozwiązać problemy z migotaniem lub ściemnianiem.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Oprawa LED Sunco 5/6" Smooth Retrofit Downlight jest przeznaczona do montażu wewnątrz pomieszczeń, w tym w miejscach o podwyższonej wilgotności (damp locations), jednak nie może być wystawiana na bezpośrednie działanie wody. Przed przystąpieniem do instalacji należy bezwzględnie wyłączyć zasilanie na wyłączniku głównym. Produkt nie jest kompatybilny z zewnętrznymi czujnikami (obecności, ruchu, fotokomórkami) ani wyłącznikami czasowymi.
Zawartość zestawu
- Oprawa oświetleniowa (Light Fixture)
- Adapter TP24 na E26
- Sprężyny mocujące (Spring Clips)
Instrukcja instalacji
- Przygotowanie: Wyłącz zasilanie na wyłączniku głównym. Upewnij się, że oprawa ostygła, jeśli była wcześniej używana. Usuń poprzednią oprawę oświetleniową.
- Montaż sprężyn: Zamontuj sprężyny mocujące do oprawy zgodnie z rysunkiem technicznym.

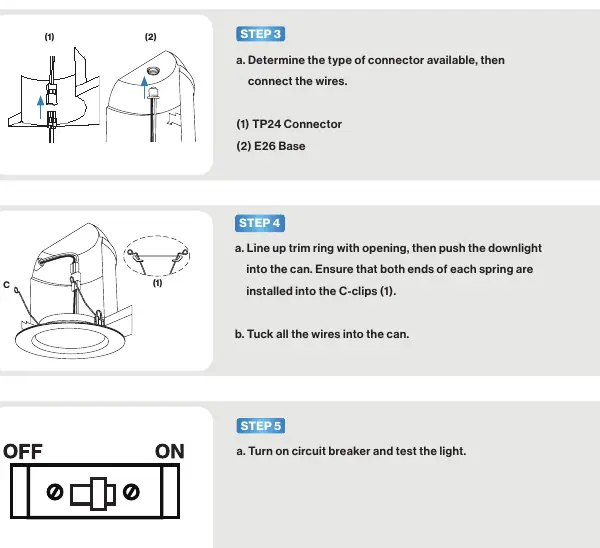

- Podłączenie elektryczne: Określ typ dostępnego złącza w obudowie (TP24 lub E26) i podłącz odpowiedni adapter do złącza lampy.
- Montaż końcowy: Wyrównaj pierścień oprawy z otworem w suficie. Wsuń oprawę do puszki, upewniając się, że oba końce każdej sprężyny są prawidłowo osadzone w zaczepach (C-clips). Wsuń przewody do wnętrza puszki.
- Uruchomienie: Włącz zasilanie na wyłączniku głównym i przetestuj działanie światła.
Rozwiązywanie problemów
W przypadku problemów z działaniem oprawy, sprawdź poniższe kwestie:
- Światło nie włącza się: Sprawdź, czy oprawa jest prawidłowo podłączona i czy wyłącznik nadprądowy nie został wyzwolony.
- Migotanie światła: Upewnij się, że połączenia przewodów są bezpieczne. Sprawdź, czy obwód nie jest przeciążony innymi urządzeniami.
- Brzęczenie oprawy: Upewnij się, że oprawa jest podłączona do zabezpieczenia przeciwprzepięciowego. Sprawdź, czy w pobliżu nie ma urządzeń powodujących zakłócenia (np. telewizory, radia).
- Problemy ze ściemnianiem: Upewnij się, że używasz kompatybilnego ściemniacza i że spełnione są minimalne wymagania obciążenia.
Dane techniczne
- Napięcie: 120 V
- Moc: 13 W
- Strumień świetlny: 965 lm
- Kąt świecenia: 120°
- Żywotność: 50 000 godzin
- Klasa szczelności: Damp (wilgotne pomieszczenia)
- Gwarancja: 7 lat
W razie dalszych pytań prosimy o kontakt z działem wsparcia technicznego pod adresem [email protected] lub numerem telefonu (844) 334-9938.
Praktyczna pomoc
Typowe problemy
Światło nie włącza się
Sprawdź, czy oprawa jest prawidłowo podłączona i czy wyłącznik nadprądowy nie został wyzwolony.
Światło migocze
Sprawdź, czy połączenia przewodów są bezpieczne i czy obwód nie jest przeciążony.
Brzęczenie oprawy
Upewnij się, że oprawa jest podłączona do zabezpieczenia przeciwprzepięciowego lub sprawdź, czy w pobliżu nie ma zakłóceń (np. TV, radio).
Problemy ze ściemnianiem
Upewnij się, że używasz kompatybilnego ściemniacza i że spełnione są minimalne wymagania obciążenia.
Przed użyciem
- Wyłącz zasilanie na wyłączniku głównym przed instalacją.
- Sprawdź, czy produkt nie jest uszkodzony podczas transportu.
- Upewnij się, że miejsce montażu jest suche (produkt do wilgotnych lokalizacji, ale nie bezpośrednio na wodę).
- Przygotuj odpowiedni adapter (TP24 lub E26) w zależności od istniejącej instalacji.
Parametry w praktyce
- Napięcie: 120 V
- Standardowe napięcie sieciowe w USA/Kanadzie.
- Strumień świetlny: 965 lm
- Jasność światła emitowanego przez oprawę.
- Klasa szczelności: Damp
- Produkt odporny na wilgoć, ale nie na bezpośredni kontakt z wodą.
Ilustracje i schematy
- Schemat przedstawia montaż sprężyn mocujących do oprawy.
- Instrukcja podłączenia adaptera TP24 lub E26 do złącza lampy.
Zgodność modelu
- Niekompatybilne z czujnikami zewnętrznymi, fotokomórkami, czujnikami obecności i wyłącznikami czasowymi.
- Wymaga kompatybilnego ściemniacza (lista dostępna w instrukcji).
