Niniejsza instrukcja zawiera szczegółowe kroki montażu drzwi bocznych w pojeździe CFMOTO UFORCE 1000XL. Przed przystąpieniem do pracy należy zapoznać się z całą dokumentacją i nie wyrzucać opakowania do momentu zakończenia instalacji. Wszelkie modyfikacje pojazdu mogą wpływać na gwarancję i bezpieczeństwo użytkowania.
Elementy zestawu
Zestaw zawiera drzwi przednie i tylne oraz dedykowane elementy montażowe, w tym:
- Płyty wypełniające (lewa/prawa)
- Drzwi (lewe/prawe)
- Uchwyty rygla (striker mounts)
- Mocowania ramy i dolne mocowania
Przygotowanie do montażu

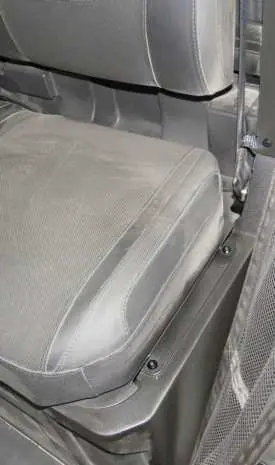

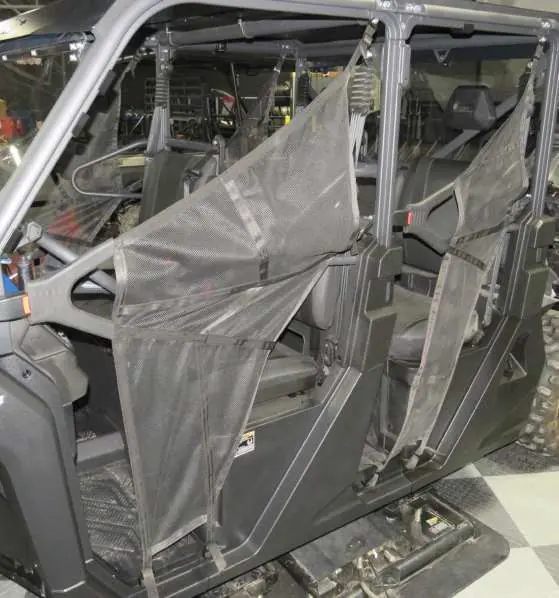

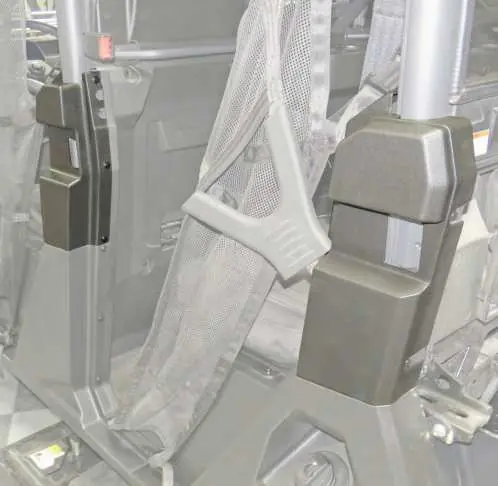

Przed instalacją należy zdemontować fabryczne elementy, takie jak siatki ochronne, zatrzaski oraz wybrane elementy plastikowe zgodnie z ilustracjami w instrukcji. Zachowaj wszystkie zdemontowane elementy, jeśli nie zostaną zastąpione nowymi.
Montaż drzwi przednich
- Zainstaluj dolne mocowanie (K) za pomocą śrub M6 x 20mm.
- Zamontuj uchwyt rygla (F) do ramy przy użyciu śrub M8 x 30mm.

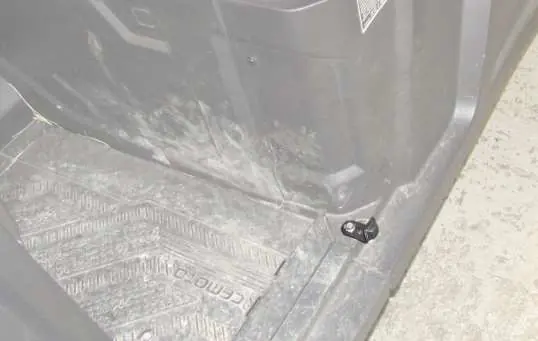

- Zainstaluj ogranicznik drzwi (Door Stop) do podłogi.
- Zamontuj mocowanie ramy (H) i zabezpiecz plastikowe elementy.
- Przykręć drzwi (D) do mocowań (H) oraz (K) za pomocą śrub M8 x 14mm.
- Zamknij drzwi, wyrównaj je względem pojazdu i dokręć wszystkie śruby.
Montaż drzwi tylnych
- Podnieś skrzynię ładunkową.
- Zainstaluj mocowanie ramy (T) za pomocą śrub M8 x 16mm.
- Zainstaluj ogranicznik drzwi (Door Stop) do podłogi.
- Zamontuj dolne mocowanie (Q) do płyty wypełniającej (L).
- Zamontuj drzwi tylne (M) na płycie wypełniającej (L).
- Przykręć zespół drzwi do mocowania ramy (T) i zabezpiecz dolne mocowanie (Q).
- Zainstaluj uchwyt rygla (S) i sworzeń rygla (Striker Pin).
- Zamknij drzwi, wyrównaj i dokręć wszystkie elementy.
Kontakt serwisowy
W razie pytań dotyczących instalacji prosimy o kontakt:
Strona internetowa: www.superatv.comE-mail: [email protected]: 1-855-743-3427
Oficjalne zasoby z instrukcji
Praktyczna pomoc
Typowe problemy
Upewnij się, że drzwi są poprawnie wyrównane względem pojazdu przed ostatecznym dokręceniem wszystkich śrub.
Produkty SuperATV mogą kolidować z innymi akcesoriami. Skontaktuj się z producentem w celu weryfikacji kompatybilności.
Przed użyciem
- Nie wyrzucaj opakowania przed zakończeniem montażu.
- Zdemontuj fabryczne siatki ochronne i zatrzaski.
- Przygotuj narzędzia do montażu śrub M6 i M8.
- Upewnij się, że masz wszystkie elementy wymienione w spisie części.
- Podnieś skrzynię ładunkową przed montażem tylnych drzwi.
Ilustracje i schematy
- Strona 2 i 11 przedstawiają schematy części dla drzwi przednich i tylnych.
- Strony 3-5 pokazują proces demontażu fabrycznych elementów.
- Strony 6-10 i 12-17 pokazują sekwencję montażu poszczególnych wsporników i drzwi.
Zgodność modelu
- Produkt zaprojektowany dla CFMOTO UFORCE 1000XL.
- Instalacja może wymagać weryfikacji kompatybilności z innymi akcesoriami aftermarketowymi.
