Instrukcja obsługi dekodera DMX512 SuperLightingLED DL 0-1-10V
Szybki przewodnik po dekoderze DMX512 SuperLightingLED DL. Dowiedz się, jak skonfigurować adresy DMX, tryby pracy, krzywe ściemniania oraz jak poprawnie podłączyć urządzenie.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Dekoder SuperLightingLED DL to 4-kanałowe urządzenie obsługujące protokół DMX512, przeznaczone do sterowania oświetleniem 0/1-10V. Urządzenie umożliwia pracę w trybie DMX, trybie samodzielnym (RGB/RGBW) oraz trybie ściemniacza. Kluczowe parametry pracy, takie jak adres startowy DMX, liczba kanałów (1/2/4) oraz krzywa ściemniania, ustawiane są za pomocą przycisków i wyświetlacza cyfrowego.
Opis urządzenia
Urządzenie posiada wyświetlacz cyfrowy, przyciski sterujące (M, strzałki) oraz złącza dla zasilania, wejścia/wyjścia DMX oraz wyjść sygnałowych 0/1-10V. Konstrukcja pozwala na montaż na szynie DIN (TS-35/7.5 lub TS-35/15).
Podłączenie i instalacja
Podłącz zasilanie 12-24V DC do wejścia POWER IN. Sygnał DMX należy doprowadzić do złącza DMX IN. Wyjścia 0/1-10V służą do sterowania zewnętrznymi sterownikami LED. Maksymalna liczba sterowników LED podłączonych do jednego kanału nie powinna przekraczać 20 sztuk, a długość przewodów od dekodera do sterownika nie może przekraczać 30 metrów.
Obsługa i ustawienia
Aby wejść w ustawienia systemowe, przytrzymaj przyciski M i strzałkę w lewo przez 2 sekundy. Możesz tam skonfigurować:
- Tryb dekodowania (d-1, d-2, d-4)
- Typ wyjścia (0-10V lub 1-10V)
- Krzywą ściemniania (liniowa lub logarytmiczna)
- Poziom wyjściowy przy braku sygnału DMX
- Automatyczne wygaszanie ekranu
Tryby pracy
Urządzenie automatycznie przechodzi w tryb DMX po wykryciu sygnału. W przypadku braku sygnału DMX, można korzystać z trybów samodzielnych:
- Tryb RGB/RGBW: Dostępne 24 dynamiczne programy (P01-P24) z regulacją prędkości i jasności.
- Tryb ściemniacza: Dostępne 8 trybów (L-1 do L-8) z niezależną regulacją jasności dla każdego kanału.
Rozwiązywanie problemów
W przypadku braku światła sprawdź zasilanie oraz poprawność połączeń. Jeśli kolor jest nieprawidłowy, zweryfikuj połączenia wyjściowe 0-10V oraz poprawność adresu DMX.
Dane techniczne
- Napięcie wejściowe: 12-24V DC
- Sygnał wejściowy: DMX512
- Sygnał wyjściowy: 0/1-10V analogowy
- Temperatura pracy: -30 do +55 stopni Celsjusza
- Stopień ochrony: IP20
Informacje o producencie
SuperLightingLED Limited
Praktyczna pomoc
Typowe problemy
Brak światła
Sprawdź zasilanie oraz czy wszystkie połączenia są pewne i poprawne.
Nieprawidłowy kolor
Sprawdź poprawność podłączenia przewodów wyjściowych 0-10V oraz ustawienie adresu DMX.
Przed użyciem
- Upewnij się, że zasilanie mieści się w zakresie 12-24V DC.
- Sprawdź, czy liczba sterowników LED na kanał nie przekracza 20 sztuk.
- Upewnij się, że długość przewodów sygnałowych nie przekracza 30 metrów.
- Wybierz odpowiedni tryb dekodowania (1, 2 lub 4 kanały) w ustawieniach systemowych.
Parametry w praktyce
- Napięcie wejściowe 12-24VDC
- Wymagane stabilne zasilanie prądem stałym w tym zakresie.
- Krzywa logarytmiczna vs liniowa
- Logarytmiczna zapewnia płynniejsze przejścia jasności dla ludzkiego oka.
Ilustracje i schematy

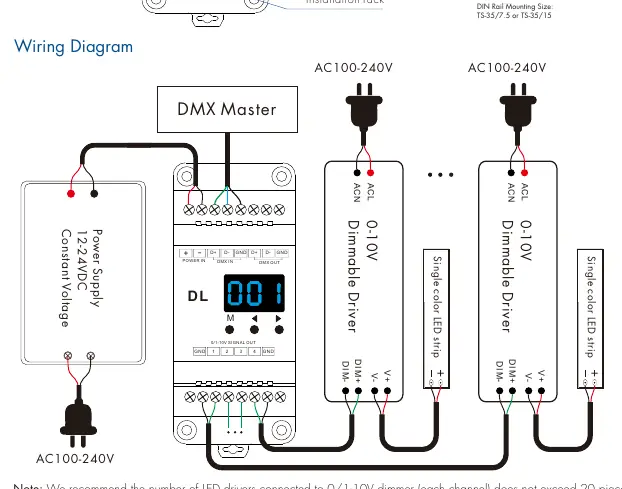

- Schemat pokazuje podłączenie zasilacza 12-24V do wejścia POWER IN.
- Wyjścia 0/1-10V są dedykowane do sterowania zewnętrznymi sterownikami (Dimmable Driver).
- Złącza DMX IN/OUT służą do łączenia dekoderów w łańcuch (daisy chain).
Zgodność modelu
- Zgodność z protokołem DMX512.
- Współpracuje ze sterownikami LED 0-10V lub 1-10V.
- Montaż na standardowej szynie DIN TS-35.
