Instrukcja obsługi ściemniacza Superlightingled L1(WZ) 0/1-10V ZigBee + RF + Push
Szybki przewodnik po instalacji i konfiguracji ściemniacza Superlightingled L1(WZ). Dowiedz się, jak podłączyć urządzenie, sparować je z aplikacją Tuya, pilotami RF oraz jak korzystać z funkcji Push-Dim.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Urządzenie L1(WZ) to ściemniacz 0/1-10V obsługujący protokoły ZigBee, RF oraz sterowanie przewodowe Push-Dim. Jest przeznaczony do montażu w standardowej puszce ściennej. Do pełnego wykorzystania funkcji zdalnych (aplikacja, sterowanie głosowe) wymagana jest bramka Tuya ZigBee.
Opis urządzenia i parametry
Ściemniacz obsługuje napięcie wejściowe AC 100-240V i zapewnia płynne ściemnianie w zakresie 0-100% (256 poziomów). Wybór między standardem 0-10V a 1-10V odbywa się za pomocą przełącznika DIP na obudowie. Maksymalna liczba sterowników LED podłączonych do jednego ściemniacza nie powinna przekraczać 5 sztuk, a długość przewodów od ściemniacza do sterownika LED nie powinna być większa niż 15 metrów.
Instalacja i podłączenie
Urządzenie posiada wejścia dla zasilania AC (L, N) oraz wyjście sygnału 0/1-10V. Przycisk typu Push Switch podłącza się do zacisków A1 i A2. Schemat połączeń obejmuje zarówno połączenia przewodowe (do sterowników LED), jak i bezprzewodowe (bramka ZigBee, piloty RF).
Obsługa i funkcje
- Push-Dim: Krótkie naciśnięcie włącza/wyłącza światło. Długie naciśnięcie (1-6s) umożliwia płynną regulację jasności.
- Aplikacja Tuya: Aby zresetować sieć ZigBee, przytrzymaj przycisk Match/Set przez 2 sekundy. Aby wejść w tryb konfiguracji, przytrzymaj przycisk przez 5 sekund lub naciśnij go dwukrotnie.
- Parowanie z pilotem RF: Możliwe za pomocą przycisku Match na urządzeniu lub poprzez cykl zasilania (Power Restart) i odpowiednią sekwencję naciśnięć na pilocie.
Rozwiązywanie problemów
W przypadku problemów z siecią, użyj przycisku Match/Set do resetowania ustawień. Jeśli urządzenie nie reaguje na pilota, upewnij się, że proces parowania został zakończony sukcesem (potwierdzony mignięciami światła). Upewnij się, że odległość od bramki lub pilota nie przekracza 30 metrów w otwartej przestrzeni.
Informacje o producencie
SuperLightingLED Limited
Praktyczna pomoc
Typowe problemy
Brak reakcji na sterowanie głosowe lub aplikację
Upewnij się, że używasz bramki Tuya ZigBee i urządzenie zostało poprawnie dodane do aplikacji.
Ściemniacz nie reaguje na pilota RF
Wykonaj procedurę parowania (Match) ponownie, używając przycisku na obudowie lub metody Power Restart.
Niestabilne ściemnianie lub migotanie
Sprawdź, czy wybrano właściwy tryb (0-10V lub 1-10V) przełącznikiem DIP zgodnie ze specyfikacją sterownika LED.
Przed użyciem
- Sprawdź, czy sterownik LED jest kompatybilny z sygnałem 0/1-10V.
- Upewnij się, że zasilanie sieciowe jest odłączone przed montażem.
- Zweryfikuj, czy liczba sterowników LED nie przekracza 5 sztuk.
- Sprawdź, czy długość przewodów sygnałowych nie przekracza 15 metrów.
- Upewnij się, że posiadasz bramkę Tuya ZigBee dla funkcji zdalnych.
Parametry w praktyce
- Ta: -30°C ~ +55°C
- Dopuszczalny zakres temperatury otoczenia podczas pracy urządzenia.
Ilustracje i schematy

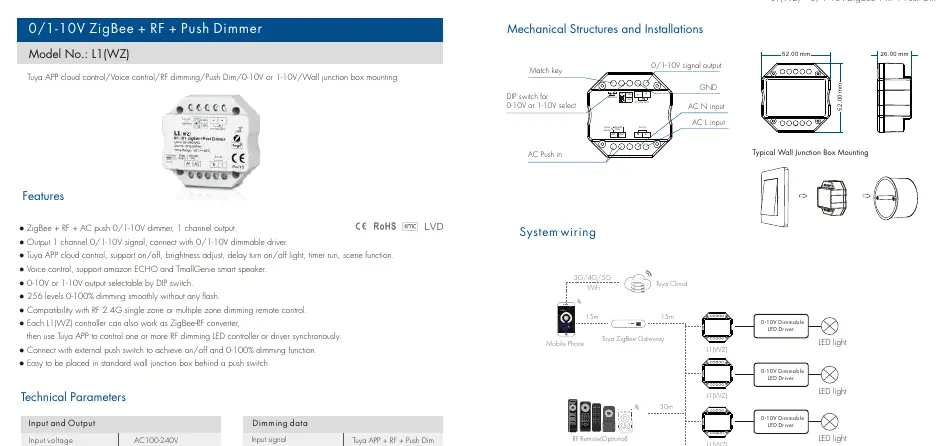

- Schemat połączeń pokazuje podłączenie zasilania AC, przycisku Push Switch oraz wyjście sygnału do sterowników LED.
- Wykresy 0-10V/1-10V ilustrują zależność między napięciem sterującym a poziomem jasności.
Zgodność modelu
- Współpracuje z aplikacją Tuya oraz asystentami głosowymi (Amazon Echo, TmallGenie).
- Kompatybilne z pilotami RF 2.4G (jedno- lub wielostrefowymi).
- Wymaga bramki Tuya ZigBee do zdalnego sterowania.
