Systemair EC-BASIC-U Uniwersalny sterownik 0-10V

Opis produktu

Systemair EC-BASIC-U to uniwersalny sterownik zaprojektowany do łatwej instalacji i konfiguracji w systemach wentylacyjnych. Urządzenie współpracuje ze wszystkimi jednofazowymi wentylatorami EC 220V oraz trójfazowymi 380V. Sterownik akceptuje sygnał wejściowy 0-10V z dowolnego czujnika sterującego lub systemu zarządzania budynkiem (BMS), umożliwiając proste sterowanie zapotrzebowaniem.

Zasada działania

Sterownik porównuje sygnał wejściowy z ustawioną wartością zadaną i reguluje sygnał wyjściowy 0-10V podawany na wentylator za pomocą algorytmu PI. Działanie urządzenia można skonfigurować jako bezpośrednie lub odwrotne za pomocą zworki JP1:

• JP1 zamknięte 1-2: działanie odwrotne
• JP1 zamknięte 2-3: działanie bezpośrednie

Dane techniczne

• Napięcie zasilania: 85-265 V
• Częstotliwość: 50/60 Hz
• Pobór mocy: maks. 0,46 W
• Zakres temperatur pracy: -20 do 50 stopni Celsjusza
• Zakres roboczy: 0-100%

Bezpieczeństwo i zgodność

Urządzenie jest zgodne z europejskimi normami bezpieczeństwa CE, w tym EN 60730-1, EN 61000-6-3 oraz EN 61000-6-1, co gwarantuje niezawodność i bezpieczeństwo użytkowania w instalacjach profesjonalnych.

Instalacja i podłączenie

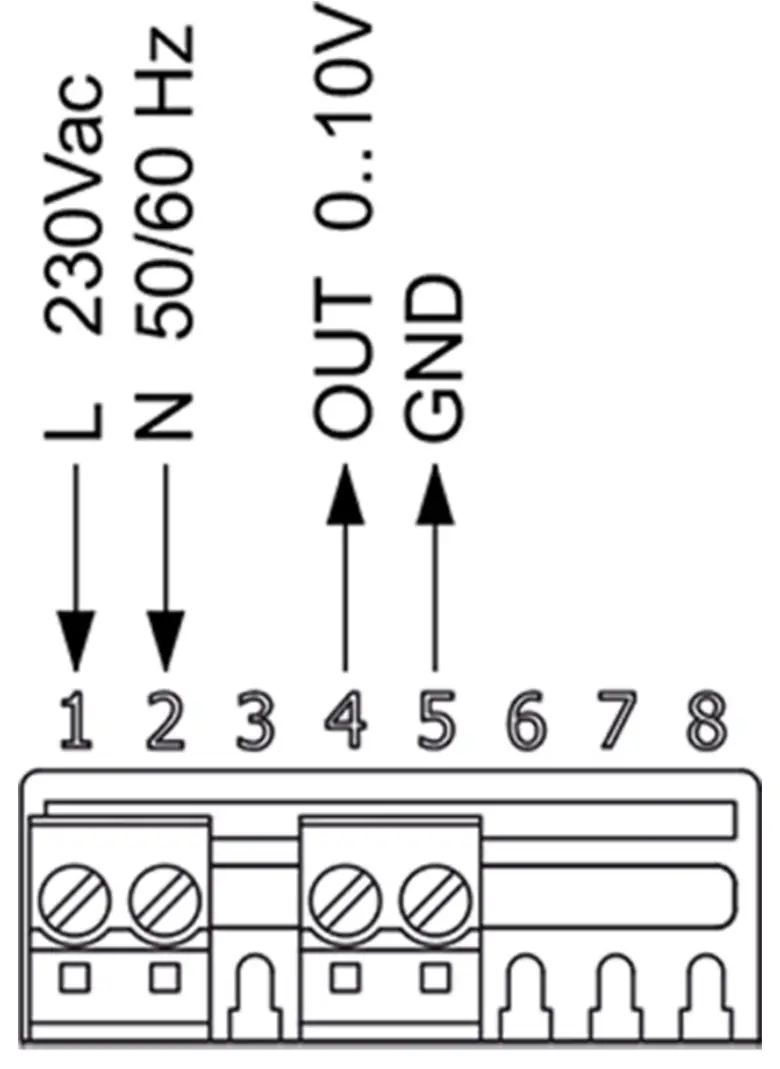

Sterownik charakteryzuje się prostym procesem montażu i podłączenia elektrycznego. Należy zwrócić uwagę na poprawne przypisanie przewodów zasilających (L, N) oraz wyjściowych sygnałów sterujących (OUT 0-10V, GND) zgodnie ze schematem połączeń urządzenia.
