Instrukcja montażu uchwytów łazienkowych Taymor 01-C230018BLK
Praktyczny przewodnik instalacji uchwytów łazienkowych Taymor z montażem ukrytym. Dowiedz się, jak prawidłowo zamontować uchwyt, przygotować podłoże, użyć odpowiednich narzędzi oraz zabezpieczyć konstrukcję przed wilgocią.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące bezpiecznego montażu uchwytów łazienkowych Taymor z systemem montażu ukrytego. Kluczowym warunkiem bezpieczeństwa jest zapewnienie odpowiedniego wzmocnienia ściany (blokowania) zgodnie z lokalnymi przepisami budowlanymi. Uchwyty muszą być mocowane do słupków ściennych lub wzmocnień za pomocą trzech śrub na kołnierz. Uwaga: kotwy montażowe nie są dołączone do zestawu i należy je dokupić oddzielnie.
Narzędzia wymagane
- Ołówek
- Taśma miernicza
- Śrubokręt krzyżakowy (Phillips)
- Poziomica
- Wiertarka
- Wiertło 1/8 cala
- Uszczelniacz silikonowy
Instrukcja montażu krok po kroku
- Demontaż osłon: Poluzuj osłony (1) z podstawy uchwytu (A), delikatnie stukając od tyłu.
- Pozycjonowanie: Przyłóż uchwyt (A) do ściany w wybranym miejscu. Użyj poziomicy, aby upewnić się, że uchwyt jest ustawiony równo.
- Oznaczanie: Użyj ołówka, aby zaznaczyć miejsca otworów montażowych.
- Wiercenie: Zdejmij uchwyt ze ściany i ostrożnie wywierć otwory pilotowe w zaznaczonych miejscach.
- Instalacja: Przykręć uchwyt (A) za pomocą dołączonych śrub (B). Upewnij się, że śruby są mocno dokręcone.
- Zabezpieczenie: Nasuń osłony (1) na płyty montażowe (2). Dopasuj trzy wgłębienia na osłonie do trzech wypustek na płycie montażowej i dociśnij, aż zatrzasną się na miejscu.
Konserwacja i bezpieczeństwo
Wytrzymałość uchwytu zależy od jakości kotew oraz podłoża ściennego, w którym są osadzone. Aby zapewnić maksymalną trwałość i ochronę przed penetracją wody, zaleca się nałożenie silikonu w wywiercone otwory oraz uszczelnienie połączenia osłony ze ścianą.
Informacje o producencie
Taymor
Praktyczna pomoc
Typowe problemy
Uchwyt jest niestabilny po montażu.
Upewnij się, że uchwyt jest zamocowany do słupków ściennych lub odpowiedniego wzmocnienia (blokowania) wewnątrz ściany, a nie tylko do samej płyty gipsowo-kartonowej.
Osłony nie chcą się zatrzasnąć.
Sprawdź, czy trzy wgłębienia na osłonie są idealnie dopasowane do trzech wypustek na płycie montażowej przed dociśnięciem.
Przed użyciem
- Sprawdź, czy ściana posiada odpowiednie wzmocnienie (blokowanie) zgodnie z przepisami.
- Upewnij się, że posiadasz odpowiednie kotwy montażowe (brak w zestawie).
- Przygotuj wszystkie wymagane narzędzia, w tym wiertło 1/8 cala.
- Użyj poziomicy, aby uniknąć krzywego montażu.
Parametry w praktyce
- Montaż ukryty
- Śruby montażowe są zakryte przez estetyczne osłony (escutcheons) po zakończeniu instalacji.
- Wymagania montażowe
- Wymagane jest użycie 3 śrub na każdy kołnierz montażowy dla zapewnienia stabilności.
Ilustracje i schematy

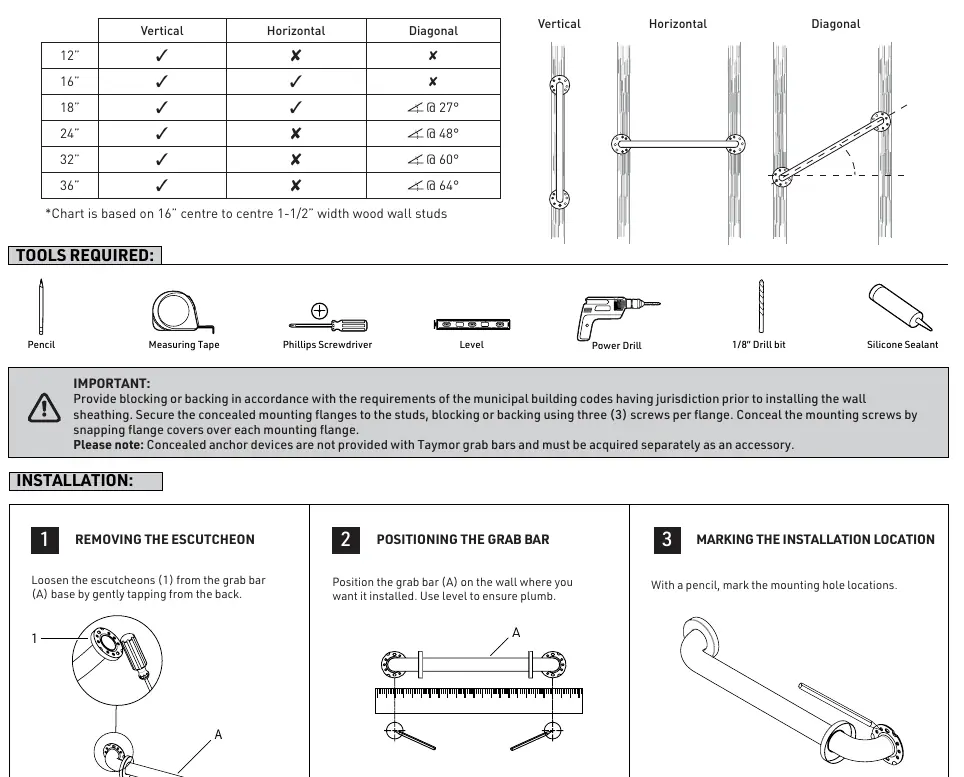

- Tabela w instrukcji wskazuje dopuszczalne orientacje montażu (pionowa, pozioma, ukośna) w zależności od długości uchwytu (12-36 cali).
- Rysunki techniczne pokazują proces zdejmowania osłon poprzez delikatne uderzenie od tyłu oraz sposób zatrzaskiwania osłon na płytach montażowych.
Zgodność modelu
- Instrukcja zakłada montaż na słupkach ściennych o szerokości 1-1/2 cala, rozstawionych co 16 cali.
- Kotwy montażowe nie są częścią zestawu i muszą być dobrane indywidualnie do rodzaju ściany.
