Instrukcja montażu drążka prysznicowego Taymor 02-D9688
Instrukcja montażu rozsuwanego, zakrzywionego drążka prysznicowego Taymor 02-D9688. Zawiera wytyczne dotyczące pomiarów, wiercenia otworów oraz instalacji wsporników.
Spis treści
Opis produktu
Taymor 02-D9688 to rozsuwany, zakrzywiony drążek prysznicowy, zaprojektowany w celu zwiększenia przestrzeni pod prysznicem o 25% oraz zapewnienia dodatkowego miejsca na łokcie. Produkt jest przeznaczony do montażu nad wanną o szerokości do 182,8 cm (72 cale).
Przygotowanie i pomiary
Przed przystąpieniem do montażu należy rozłożyć wszystkie elementy na miękkim podłożu, aby uniknąć zarysowań. Kluczowym etapem jest precyzyjne wyznaczenie punktów wiercenia. Należy odmierzyć 165 cm (65 cali) wysokości od krawędzi wanny po obu stronach. Następnie, korzystając z tabeli referencyjnej w instrukcji, należy odmierzyć odpowiednią odległość od przedniej krawędzi wanny w głąb, aby wyznaczyć miejsce montażu wsporników.
Instalacja
Proces montażu wymaga użycia wiertarki z wiertłem 5 mm (3/16 cala), młotka, ołówka, taśmy mierniczej oraz śrubokręta krzyżakowego. Po wywierceniu otworów w ścianie lub płytkach, należy delikatnie wbić kołki rozporowe. Następnie montuje się plastikowe wsporniki, które służą jako baza dla uchwytów drążka. Po przykręceniu wsporników do ściany, drążek (składający się z części A i B) jest umieszczany na uchwytach i zabezpieczany małymi śrubami.
Bezpieczeństwo i konserwacja
Drążek nie jest przeznaczony do podpierania się, wieszania na nim ciężkich przedmiotów ani huśtania się przez dzieci. Należy go używać wyłącznie zgodnie z przeznaczeniem w warunkach domowych. Do czyszczenia powierzchni drążka należy używać wyłącznie wilgotnej szmatki. W razie pytań dotyczących montażu, producent zapewnia wsparcie techniczne pod numerami telefonów: WEST 1-800-267-4774 oraz EAST 1-800-387-7064.
Informacje o producencie
Taymor
Praktyczna pomoc
Typowe problemy
Drążek nie pasuje do szerokości wanny
Upewnij się, że szerokość wanny nie przekracza 182,8 cm (72 cale). Sprawdź tabelę referencyjną, aby dobrać odpowiednią odległość montażu od krawędzi wanny.
Drążek jest niestabilny
Upewnij się, że wsporniki plastikowe są zamontowane idealnie prosto, a śruby mocujące są mocno dokręcone śrubokrętem krzyżakowym.
Przed użyciem
- Sprawdź, czy zestaw zawiera wszystkie elementy: drążki A i B, wsporniki C i E, podpory D, kołki i śruby.
- Przygotuj narzędzia: miarkę, ołówek, wiertarkę z wiertłem 5 mm, młotek i śrubokręt.
- Upewnij się, że szerokość wanny mieści się w zakresie do 182,8 cm.
- Wyznacz punkty wiercenia zgodnie z wysokością 165 cm od krawędzi wanny.
Parametry w praktyce
- Maksymalna szerokość
- Drążek rozsuwa się do 182,8 cm (72 cale).
- Wysokość montażu
- Standardowa wysokość montażu to 165 cm (65 cali) od krawędzi wanny.

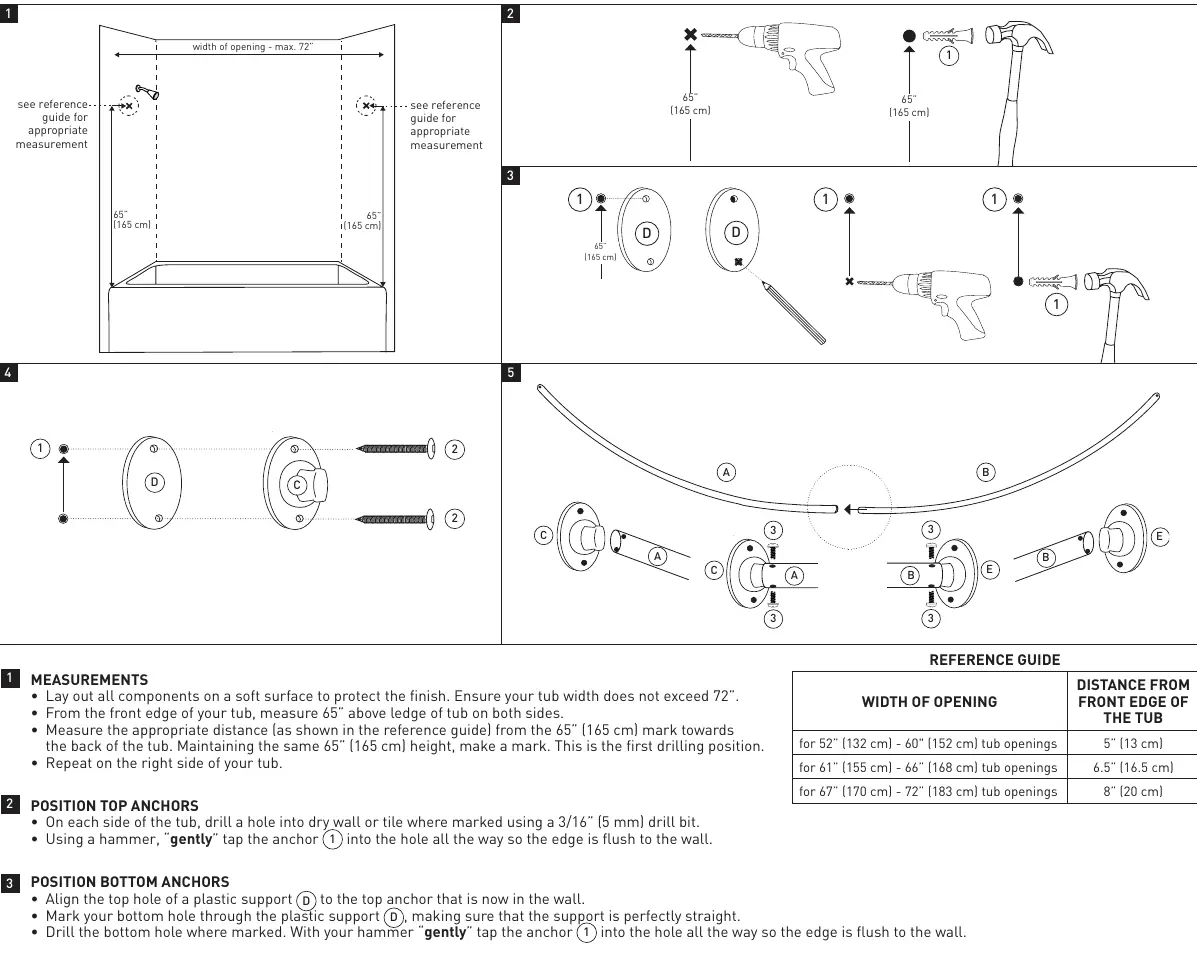

Ilustracje i schematy
- Rysunek 1: Wyznaczanie punktów pomiarowych na ścianie.
- Rysunek 2-3: Proces wiercenia otworów i osadzania kołków rozporowych.
- Rysunek 4: Montaż wsporników ściennych przy użyciu dużych śrub.
- Rysunek 5: Końcowe osadzenie drążka na wspornikach i zabezpieczenie małymi śrubami.
Zgodność modelu
- Produkt przeznaczony do montażu na ścianach z płytkami lub płytach gipsowo-kartonowych.
- Nie używać do podpierania się lub wieszania ciężkich przedmiotów.
