Instrukcja obsługi efektu gitarowego Tc Electronic NETHER OCTAVER
Szybki przewodnik po obsłudze analogowego efektu gitarowego Tc Electronic NETHER OCTAVER. Dowiedz się, jak podłączyć urządzenie, regulować poziomy oktaw oraz jak wymieniać baterię.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument stanowi skróconą instrukcję obsługi analogowego efektu gitarowego Tc Electronic NETHER OCTAVER. Urządzenie pozwala na dodanie do sygnału gitary jednej lub dwóch oktaw poniżej dźwięku oryginalnego. Pedał wyposażony jest w funkcję true bypass, co oznacza, że w stanie wyłączonym sygnał przechodzi przez urządzenie bez żadnych modyfikacji.
Opis urządzenia i sterowanie
Panel sterowania urządzenia składa się z następujących elementów:
- Input/Output jacks: Gniazda wejściowe i wyjściowe typu jack 1/4 cala do podłączenia gitary oraz wzmacniacza.
- 9 V DC: Gniazdo zasilania zewnętrznego (zasilacz 9 V nie jest dołączony do zestawu).
- Footswitch: Przełącznik nożny służący do włączania i wyłączania efektu. Dioda LED sygnalizuje aktywny stan urządzenia.
- Octave 2: Pokrętło regulacji głośności sygnału przesuniętego o dwie oktawy w dół.
- Octave 1: Pokrętło regulacji głośności sygnału przesuniętego o jedną oktawę w dół.
- Dry: Pokrętło regulacji głośności oryginalnego sygnału wejściowego.
Pierwsze uruchomienie i podłączenie
Aby rozpocząć korzystanie z efektu, należy podłączyć kabel gitarowy do gniazda INPUT, a następnie połączyć gniazdo OUTPUT z wejściem wzmacniacza. Urządzenie może być zasilane za pomocą zewnętrznego zasilacza 9 V (z polaryzacją środkową ujemną) lub wewnętrznej baterii 9 V.
Wymiana baterii
W celu wymiany baterii należy odkręcić śruby mocujące dolną pokrywę obudowy, wyjąć zużytą baterię z wewnętrznego złącza i podłączyć nową, zachowując odpowiednią polaryzację, a następnie zamknąć obudowę.
Dane techniczne
- Wejście: 1/4 cala TS, niesymetryczne, impedancja 500 kΩ
- Wyjście: 1/4 cala TS, niesymetryczne, impedancja 100 kΩ
- Zasilanie: Standardowe 9 V DC, środek ujemny, pobór prądu 10 mA
- Wymiary: 58 x 74 x 132 mm
- Waga: 0,5 kg
Informacje o producencie
TC Electronic
Praktyczna pomoc
Typowe problemy
Brak dźwięku po włączeniu efektu
Sprawdź połączenia kabli gitarowych, stan zasilacza 9 V lub poziom naładowania baterii.
Dioda LED nie świeci
Upewnij się, że zasilacz jest poprawnie podłączony lub wymień baterię 9 V na nową.
Przed użyciem
- Upewnij się, że posiadasz kabel gitarowy 1/4 cala.
- Przygotuj zasilacz 9 V (środek ujemny) lub baterię 9 V.
- Sprawdź, czy wzmacniacz jest wyłączony przed podłączeniem efektu.
- Ustaw pokrętła Octave 1, Octave 2 oraz Dry w pozycji wyjściowej.
Parametry w praktyce
- Impedancja wejściowa 500 kΩ
- Wartość zapewniająca optymalną współpracę z przetwornikami gitarowymi.
- Zasilanie 9 V DC (środek ujemny)
- Wymagany standard zasilacza gitarowego; użycie niewłaściwej polaryzacji może uszkodzić urządzenie.
Ilustracje i schematy

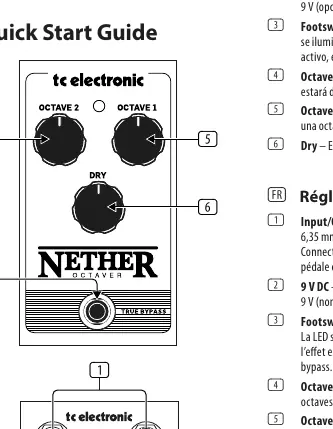

- Schemat na stronie 1 przedstawia rozmieszczenie pokręteł (Octave 2, Octave 1, Dry) oraz przełącznika nożnego.
- Rysunek na stronie 2 ilustruje proces otwierania obudowy w celu wymiany baterii.
Zgodność modelu
- Urządzenie wymaga zasilacza 9 V z polaryzacją środkową ujemną.
- Zalecany pobór prądu zasilacza to powyżej 100 mA.
