Instrukcja obsługi komody Tchibo 152846AS1XXVI
Szybki przewodnik po montażu i użytkowaniu komody Tchibo 152846AS1XXVI. Dowiedz się, jak bezpiecznie złożyć mebel w układzie poziomym lub pionowym, zamontować szuflady i wyregulować drzwi.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Przed przystąpieniem do montażu komody Tchibo 152846AS1XXVI należy zapoznać się z poniższymi wytycznymi. Montaż mebla wymaga udziału dwóch osób. Ze względów bezpieczeństwa mebel musi zostać przymocowany do ściany, aby zapobiec przewróceniu. Dołączone materiały montażowe (śruby i kołki) są przeznaczone do standardowych, pełnych ścian. Przed wierceniem upewnij się, że w miejscu montażu nie przebiegają przewody elektryczne ani rury.
Warianty montażu
Komodę można zmontować w dwóch układach:
- Wariant A: Układ poziomy (sideboard).
- Wariant B: Układ pionowy.
Instrukcja opisuje procedury dla obu wariantów. Należy postępować zgodnie z odpowiednimi krokami montażowymi dla wybranego układu.
Montaż mebla
Przygotuj miękkie podłoże (np. karton z opakowania), aby uniknąć zarysowań powierzchni podczas montażu. Używaj narzędzi ręcznych; w przypadku użycia wkrętarki akumulatorowej należy ustawić najniższy możliwy moment obrotowy, aby nie uszkodzić elementów.

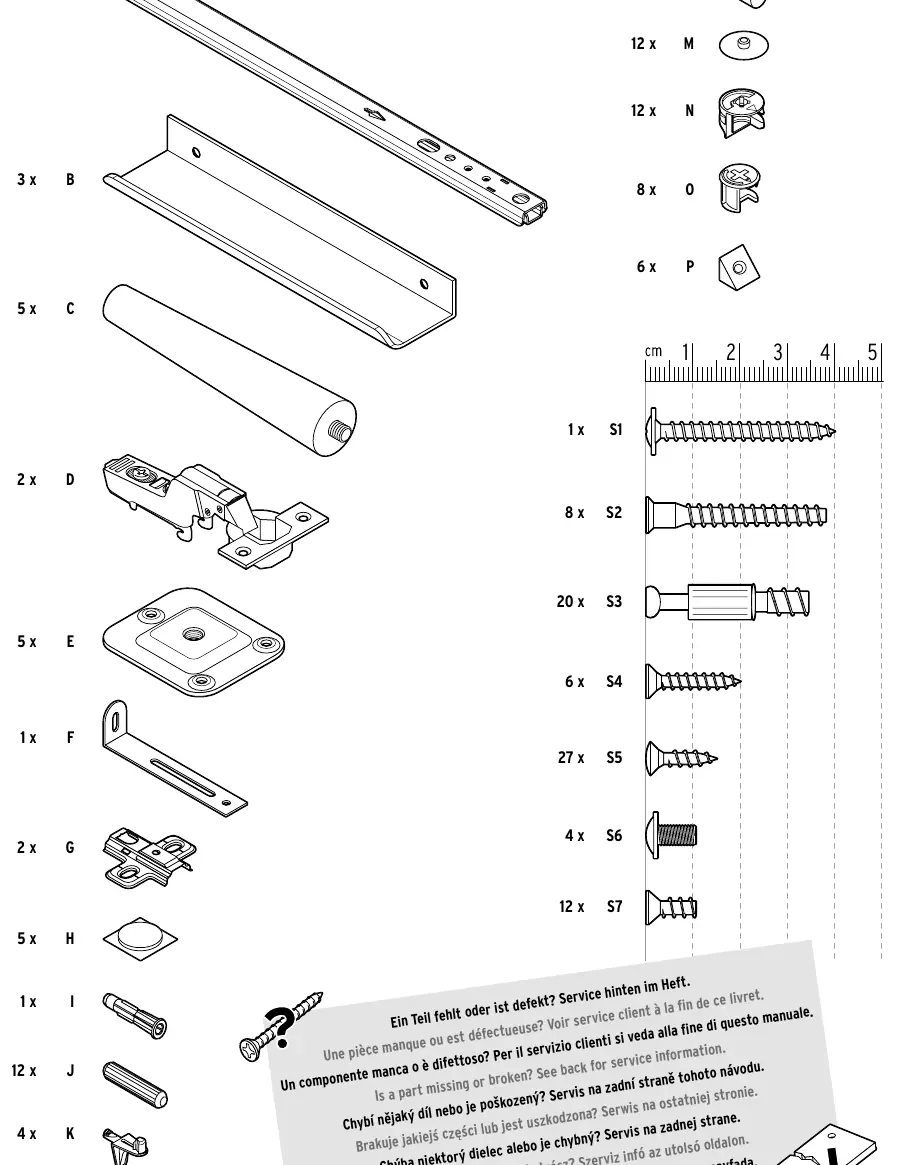

- Sprawdź zawartość opakowania zgodnie z listą części (strona 9).
- Montaż korpusu wymaga precyzyjnego łączenia elementów za pomocą dołączonych złączy mimośrodowych.
- Pamiętaj o prawidłowym ustawieniu płytek montażowych dla nóżek.
- Podczas stawiania korpusu do pionu (krok 13/34) zachowaj ostrożność – nie przechylaj mebla na nóżki, gdyż mogą się wyłamać.
Montaż szuflad
Szuflady montuje się w końcowych etapach. Fronty szuflad o różnych wzorach można zamieniać miejscami według własnego uznania. Upewnij się, że prowadnice są poprawnie zamontowane.

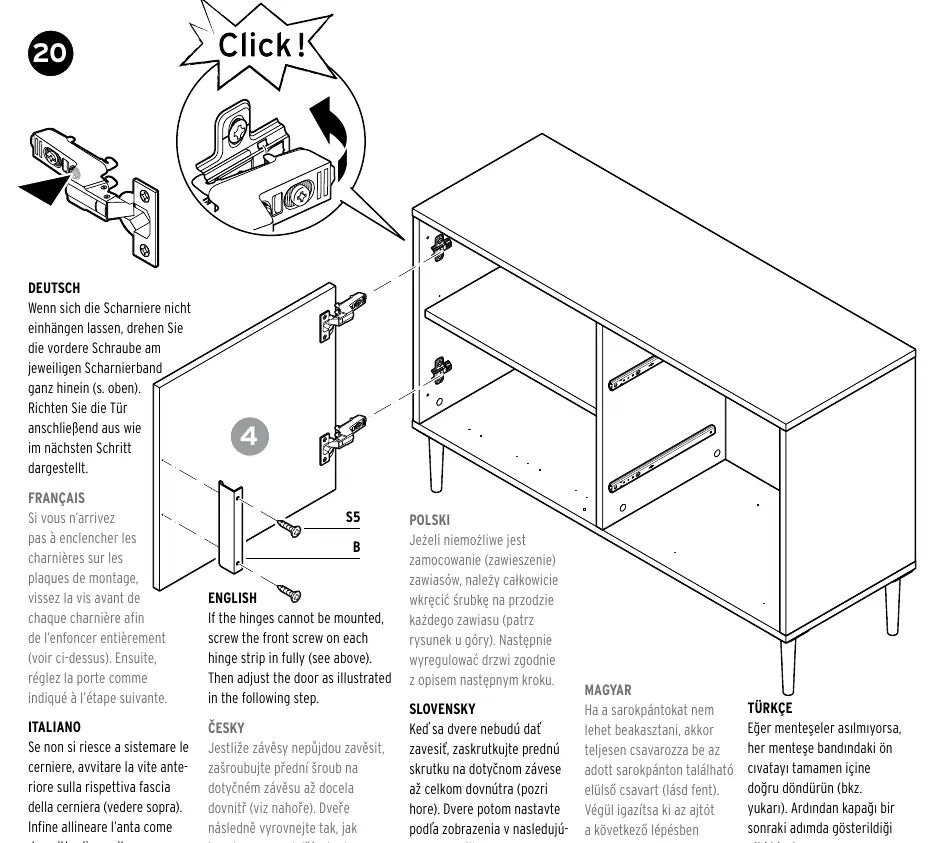

Regulacja drzwi
Jeśli drzwi nie pasują idealnie, należy je wyregulować za pomocą zawiasów. Jeśli zawiasy nie dają się zawiesić, wkręć przednią śrubę na zawiasie całkowicie do środka, a następnie wyreguluj drzwi zgodnie z instrukcją w kroku 21/39.
Pielęgnacja i konserwacja
Do czyszczenia powierzchni używaj wyłącznie lekko zwilżonej ściereczki, a następnie wytrzyj do sucha. Nie stosuj środków ściernych, żrących ani twardych szczotek, które mogą uszkodzić wykończenie mebla.
Ograniczenia i bezpieczeństwo

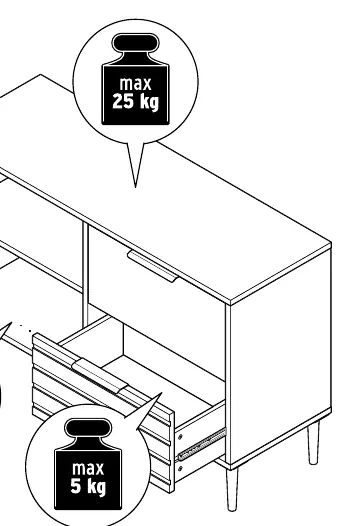

Przestrzegaj maksymalnych limitów obciążenia, aby zapewnić trwałość mebla:
- Górna płyta: max 25 kg
- Półki wewnętrzne: max 10 kg / 15 kg (zależnie od sekcji)
- Szuflady: max 5 kg
Praktyczna pomoc
Typowe problemy
Drzwi nie pasują lub nie domykają się
Wyreguluj zawiasy zgodnie z instrukcją w kroku 21/39. Jeśli zawiasy nie wchodzą na płytki montażowe, wkręć przednią śrubę zawiasu całkowicie do środka.
Mebel jest niestabilny
Upewnij się, że mebel jest przymocowany do ściany za pomocą dołączonych kątowników (krok 15/36). Sprawdź, czy podłoże jest równe.
Brakująca lub uszkodzona część
Sprawdź listę części na stronie 9 i skontaktuj się z serwisem Tchibo, podając numer artykułu 725 846.
Przed użyciem
- Przygotuj miejsce montażu (miękkie podłoże, np. karton).
- Upewnij się, że masz drugą osobę do pomocy przy montażu.
- Sprawdź zawartość opakowania zgodnie z listą części.
- Przygotuj narzędzia: śrubokręt, poziomicę, wiertarkę (do montażu ściennego).
- Sprawdź, czy ściana jest odpowiednia do montażu (dołączone kołki są do pełnych ścian).
Parametry w praktyce
- Max 10 kg / 15 kg
- Maksymalne obciążenie półek wewnętrznych.
Ilustracje i schematy
- Wariant A: Montaż w układzie poziomym.
- Wariant B: Montaż w układzie pionowym.
- Montaż zawiasów: Regulacja w trzech płaszczyznach.
Zgodność modelu
- Mebel wymaga montażu do ściany dla bezpieczeństwa.
- Dołączone kołki są przeznaczone do standardowych, pełnych ścian.
