Instrukcja montażu szafki Tchibo 682 890
Szybki przewodnik po instrukcji montażu szafki Tchibo 682 890. Zawiera wskazówki dotyczące bezpieczeństwa, montażu krok po kroku, regulacji drzwi oraz pielęgnacji mebla.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Montaż szafki wymaga udziału dwóch osób. Ze względów bezpieczeństwa i dla zapewnienia optymalnej stabilności, mebel musi zostać przymocowany do ściany. Przed przystąpieniem do wiercenia należy upewnić się, że w miejscu montażu nie przebiegają przewody elektryczne ani rury. Produkt jest przeznaczony do użytku w pomieszczeniach wilgotnych oraz w prywatnych gospodarstwach domowych.
Przygotowanie do montażu
- Montaż należy przeprowadzać na miękkim i równym podłożu (np. na kartonie z opakowania), aby uniknąć zarysowań powierzchni.
- Przed rozpoczęciem sprawdź, czy posiadasz wszystkie elementy wymienione w wykazie części.
- W przypadku użycia wkrętarki akumulatorowej należy ustawić najniższe możliwe obroty, aby nie uszkodzić mebla.
Instrukcja montażu
Montaż składa się z 30 kroków przedstawionych na schematach. Kluczowe etapy obejmują:
- Przygotowanie korpusu: Montaż okuć i kołków w płytach bocznych i półkach.
- Łączenie elementów: Skręcanie korpusu za pomocą mimośrodów i śrub.
- Stawianie szafki: Po skręceniu korpusu należy go ostrożnie postawić do pionu w dwie osoby. Uwaga: Nie przechylać szafy na dwie nóżki, gdyż mogą się wyłamać.
- Montaż tylnej ściany: Przed przybiciem tylnej ściany należy upewnić się, że korpus stoi idealnie prosto, w przeciwnym razie drzwi nie będą się prawidłowo domykać.
- Montaż drzwi: Zawieszenie drzwi na zawiasach.
Regulacja drzwi
Jeśli drzwi nie domykają się prawidłowo lub są krzywo ustawione, należy skorzystać z regulacji zawiasów. Instrukcja na stronie 29 pokazuje trzy kierunki regulacji: głębokość, wysokość oraz ustawienie boczne.
Pielęgnacja i konserwacja
Do czyszczenia powierzchni nie należy używać szorujących ani żrących środków czyszczących, ani twardych szczotek. Powierzchnie należy czyścić lekko zwilżoną ściereczką, a następnie wytrzeć do sucha.
Kontakt serwisowy
W przypadku brakujących lub uszkodzonych części, prosimy o kontakt z obsługą klienta Tchibo. Numer artykułu to 682 890. Kontakt możliwy jest poprzez stronę internetową www.tchibo.pl/pomoc-i-uslugi lub infolinię 801 080 016.
Oficjalne zasoby z instrukcji
Praktyczna pomoc
Typowe problemy
Zawiasy nie dają się zamontować
Należy całkowicie wkręcić przednią śrubę na zawiasie, a następnie spróbować ponownie.
Drzwi są krzywo ustawione
Należy wyregulować zawiasy zgodnie z instrukcją na stronie 29 (regulacja w trzech płaszczyznach).
Ryzyko wyłamania nóżek
Podczas stawiania szafki do pionu należy robić to w dwie osoby i nie przechylać mebla na dwie nóżki.
Przed użyciem
- Montaż wymaga udziału 2 osób.
- Przygotuj miękkie podłoże (np. karton) do montażu.
- Sprawdź, czy ściana jest odpowiednia do montażu (dołączone kołki są do standardowych ścian).
- Upewnij się, że w miejscu wiercenia nie ma rur ani kabli.
- Sprawdź, czy korpus stoi idealnie prosto przed przykręceniem tylnej ściany.
Parametry w praktyce
- Maksymalne obciążenie

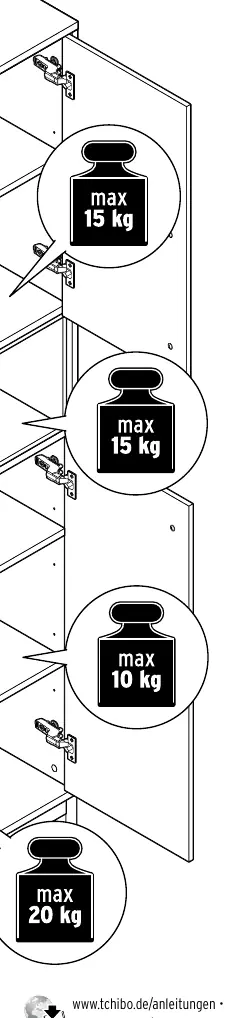

- Szafka posiada ograniczenia wagowe dla poszczególnych półek (patrz schemat na stronie 2), nie należy ich przekraczać.
- Przeznaczenie
- Produkt nadaje się do użytku w pomieszczeniach wilgotnych.
Ilustracje i schematy

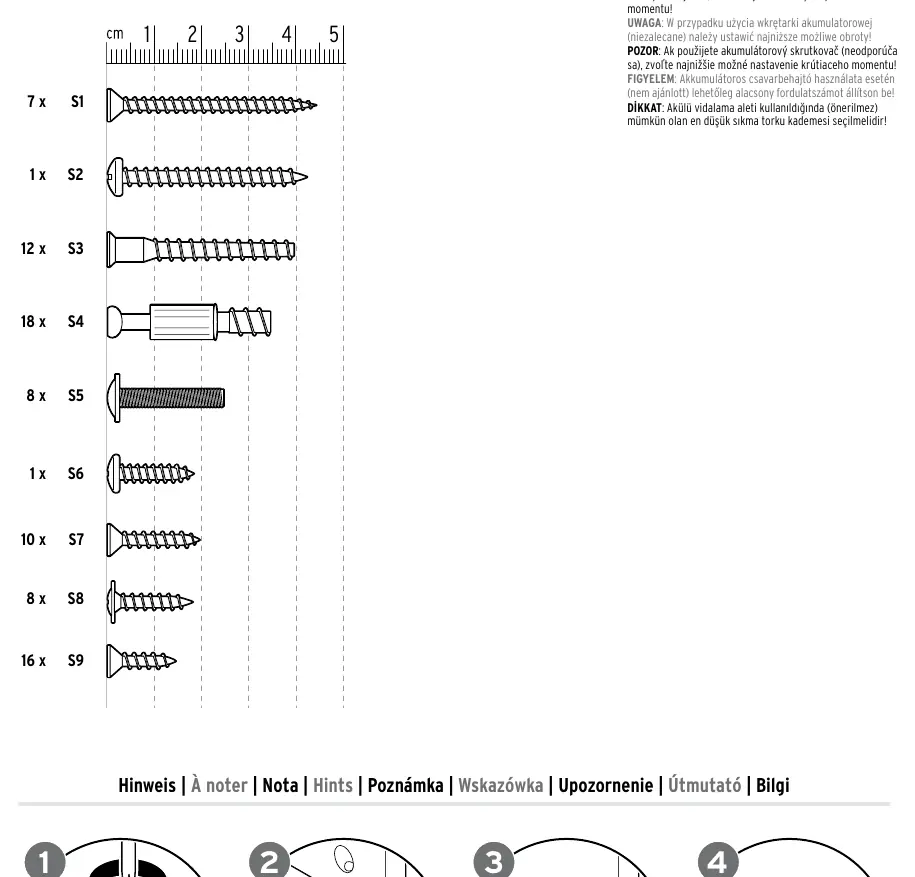

- Strona 11: Wykaz okuć i śrub potrzebnych do montażu.

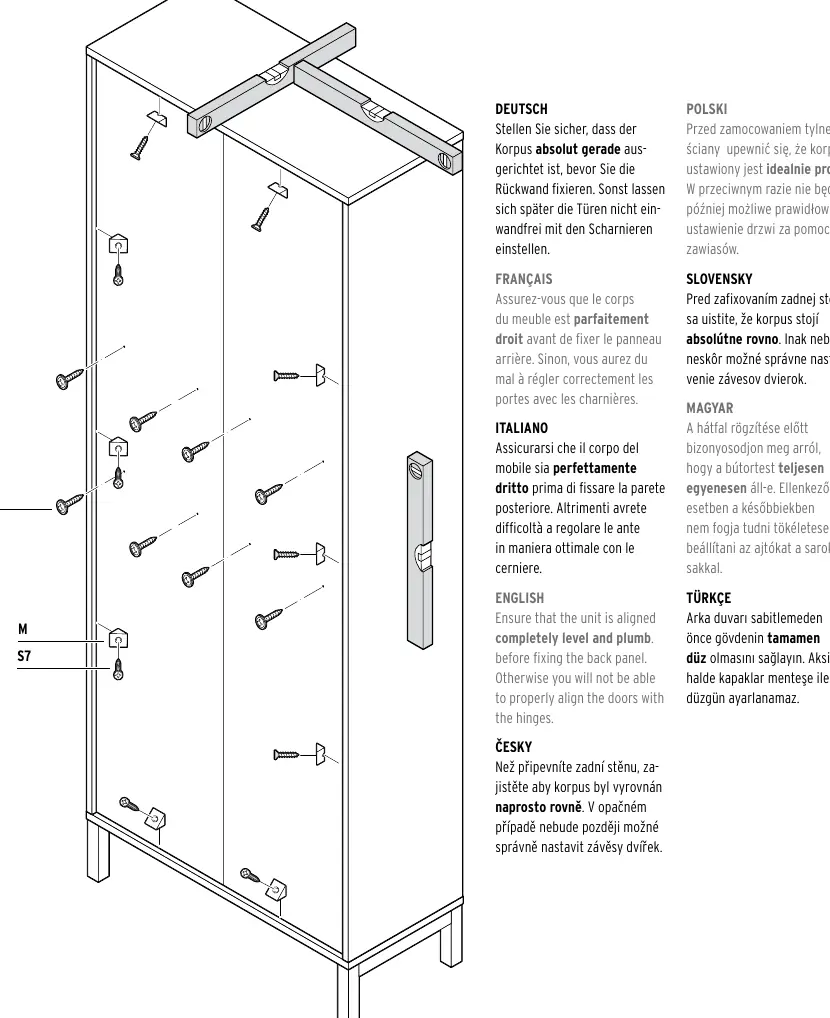

- Strona 19: Instrukcja montażu ściennego.

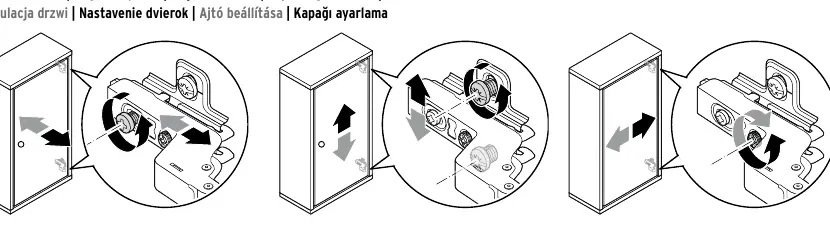

- Strona 29: Schemat regulacji drzwi (poziom, pion, głębokość).
Zgodność modelu
- Dołączone materiały montażowe (wkręty i kołki) są przeznaczone do standardowych, stabilnych ścian.
