Instrukcja obsługi inteligentnego włącznika podtynkowego...

Szybki przewodnik po instalacji i konfiguracji inteligentnego włącznika podtynkowego TechniSat 0X00-9499. Dowiedz się, jak bezpiecznie podłączyć urządzenie, dodać je do sieci Z-Wave i skonfigurować zaawansowane funkcje.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Inteligentny włącznik podtynkowy TechniSat 0X00-9499 to urządzenie przeznaczone do sterowania odbiornikami (np. oświetleniem) w sieci Z-Wave. Uwaga: Instalacja urządzenia wymaga wiedzy elektrycznej i musi być przeprowadzona przez wykwalifikowany personel przy wyłączonym zasilaniu sieciowym. Urządzenie przeznaczone jest wyłącznie do użytku wewnątrz pomieszczeń.

Opis urządzenia i funkcje

Włącznik oferuje funkcje takie jak pomiar zużycia energii, sterowanie scenami oraz zabezpieczenie przed przeciążeniem. Jest kompatybilny z wieloma systemami przełączników (np. Merten M1, Busch-Jaeger Duro 2000, Gira System 55). Urządzenie posiada wskaźnik LED informujący o statusie pracy oraz dwa punkty przycisków (T1 - górny, T2 - dolny).

Instalacja i podłączenie

Urządzenie montuje się w standardowych puszkach podtynkowych (DIN 49073-1). Zaciski obsługują przewody o przekroju 1.5 mm² (sztywne) lub 1 mm² (elastyczne z tulejką). Należy je odizolować na długości 10 mm.

Oznaczenia zacisków na tylnej części urządzenia
Oznaczenia zacisków na tylnej części urządzenia

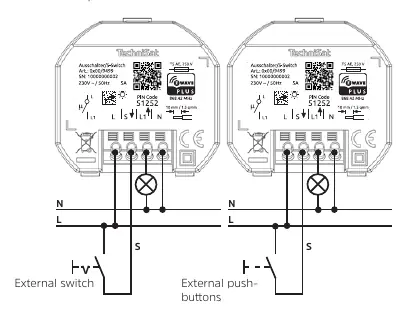

Schematy podłączenia elektrycznego
Schematy podłączenia elektrycznego
Schemat montażu włącznika w puszce podtynkowej
Schemat montażu włącznika w puszce podtynkowej
  • L: Faza (zasilanie).
  • L1: Wyjście przełączane (do odbiornika).
  • N: Przewód neutralny.
  • S: Wejście pomocnicze (dla zewnętrznego przełącznika lub przycisku).

Schematy podłączenia dla różnych konfiguracji (przełącznik zewnętrzny lub przycisk) znajdują się w sekcji 4 instrukcji.

Integracja z siecią Z-Wave

Urządzenie wspiera technologię SmartStart oraz standardowe parowanie ręczne:

  1. SmartStart: Zeskanuj kod QR znajdujący się na obudowie lub w instrukcji za pomocą aplikacji kontrolera Z-Wave.
  2. Ręczne parowanie: Ustaw kontroler w tryb włączania (Inclusion), a następnie naciśnij górny przycisk (T1) 3 razy w ciągu jednej sekundy. Dioda LED zaświeci się na czerwono podczas parowania, a po sukcesie na zielono przez 5 sekund.

Konfiguracja parametrów

Ustawienia urządzenia można zmieniać za pomocą kontrolera Z-Wave. Kluczowe parametry obejmują:

  • Parametr 1: Aktywacja powiadomień o scenach centralnych.
  • Parametr 2 i 3: Interwały raportowania zużycia energii i mocy.
  • Parametr 4: Funkcja przycisków T1 i T2.
  • Parametr 5: Konfiguracja wejścia pomocniczego S (przełącznik lub przycisk).

Rozwiązywanie problemów i resetowanie

Jeśli urządzenie nie działa poprawnie lub konieczne jest przywrócenie ustawień fabrycznych (np. przy braku kontrolera):

  • Resetowanie: Przytrzymaj dolny przycisk (T2) przez co najmniej 20 sekund. Dioda LED zacznie migać naprzemiennie na czerwono/zielono.
  • Usuwanie z sieci: Ustaw kontroler w tryb wykluczania (Exclusion) i przytrzymaj T1 przez 10 sekund.

Dane techniczne

  • Zasilanie: 230 V AC, 50 Hz.
  • Maksymalny prąd obciążenia: 5 A.
  • Klasa ochrony: II, IP20.
  • Temperatura pracy: +5 °C do +35 °C.
  • Wymiary: 70 x 70 x 45 mm.

Praktyczna pomoc

Typowe problemy

Urządzenie nie łączy się z siecią Z-Wave

Upewnij się, że kontroler jest w trybie włączania (Inclusion), a następnie naciśnij górny przycisk (T1) 3 razy w ciągu sekundy.

Dioda LED miga na czerwono

Wykryto przeciążenie. Sprawdź obciążenie podłączone do wyjścia L1.

Konieczność resetu urządzenia

Jeśli kontroler jest niedostępny, przytrzymaj dolny przycisk (T2) przez 20 sekund, aby wyczyścić pamięć.

Przed użyciem

  • Wyłącz zasilanie w bezpiecznikach przed przystąpieniem do prac.
  • Upewnij się, że posiadasz puszkę podtynkową zgodną z DIN 49073-1.
  • Przygotuj przewody (odizoluj na 10 mm).
  • Upewnij się, że kontroler Z-Wave jest w zasięgu.
  • Zidentyfikuj przewody fazowy (L) i neutralny (N).

Ilustracje i schematy

  • T1: Górny przycisk – służy do włączania i parowania.
  • T2: Dolny przycisk – służy do wyłączania i resetowania.
  • LED: Wskaźnik statusu – czerwony (praca/błąd), zielony (sukces).

Zgodność modelu

  • Kompatybilny z ramkami: Merten M1, Busch-Jaeger Duro 2000, Gira System 55.
  • Wymaga sieci Z-Wave Plus.
