Instrukcja obsługi klimatyzatora Temptress 12V DC

Kompletny przewodnik instalacji i obsługi klimatyzatora Temptress 12V DC. Dowiedz się, jak zamontować jednostkę, podłączyć przewody, napełnić układ czynnikiem chłodniczym i skonfigurować termostat.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje

Niniejsza instrukcja dotyczy montażu i obsługi klimatyzatora Temptress 12V DC, przeznaczonego do łodzi, kamperów (RV) oraz małych domków off-grid. System wymaga samodzielnego montażu komponentów chłodniczych i elektrycznych. Przed instalacją upewnij się, że posiadasz najnowszą wersję instrukcji. System wymaga napełnienia czynnikiem chłodniczym R-134a i poprawnego wykonania połączeń kielichowych (flare).

Opis systemu i elementy zestawu

System składa się z dwóch głównych części połączonych przewodami chłodniczymi:

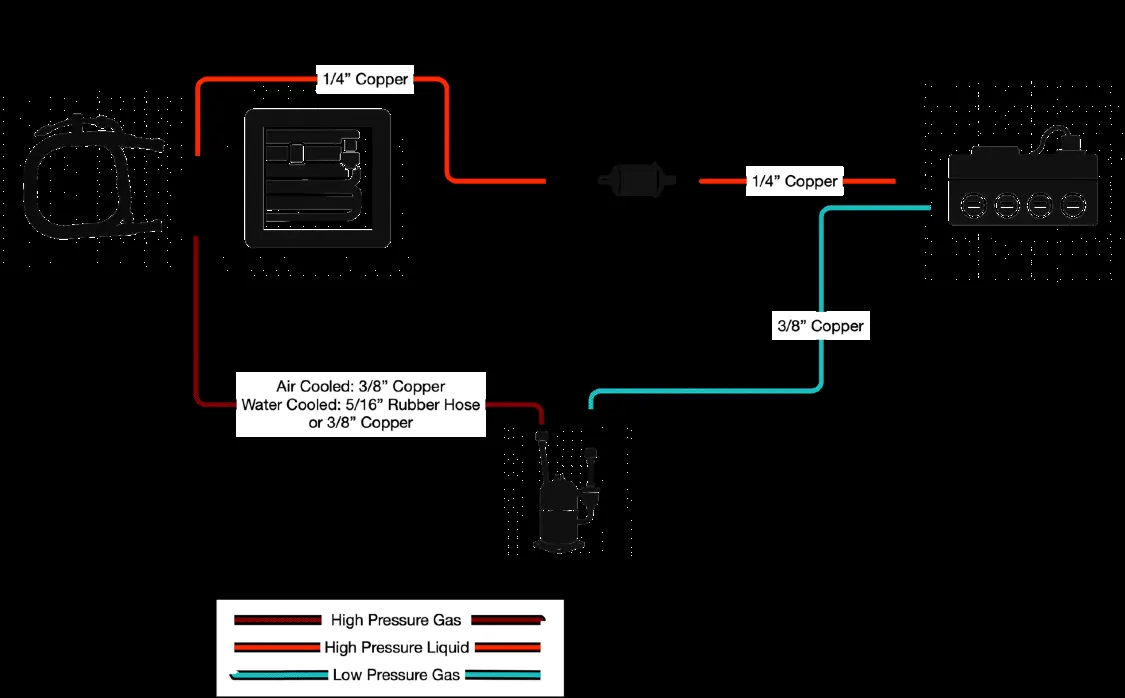

Schemat połączeń chłodniczych
Schemat połączeń chłodniczych
  • Kompresor (Compressor sled): Zawiera kompresor, skraplacz i układ sterowania.
  • Jednostka wewnętrzna (Air handler): Zawiera dmuchawę, parownik, zawór rozprężny i system odprowadzania kondensatu.

Zestaw zawiera m.in. kompresor, płytę sterującą, zawór rozprężny, termostat/humidistat oraz przekaźnik 24V. Dodatkowo wymagane są narzędzia chłodnicze (manometry, pompa próżniowa) oraz miedziane rurki o średnicach 3/8" i 1/4".

Przygotowanie jednostki wewnętrznej (Air Handler)

Jednostka jest dostarczana jako wstępnie zmontowana, ale wymaga modyfikacji:

  1. Usuń fabryczne sterowniki temperatury i prędkości, zachowując tylko niebieski i czarny przewód silnika wentylatora.
  2. Usuń pakiet rezystorów z obudowy wentylatora i zaklej otwór taśmą metaliczną.

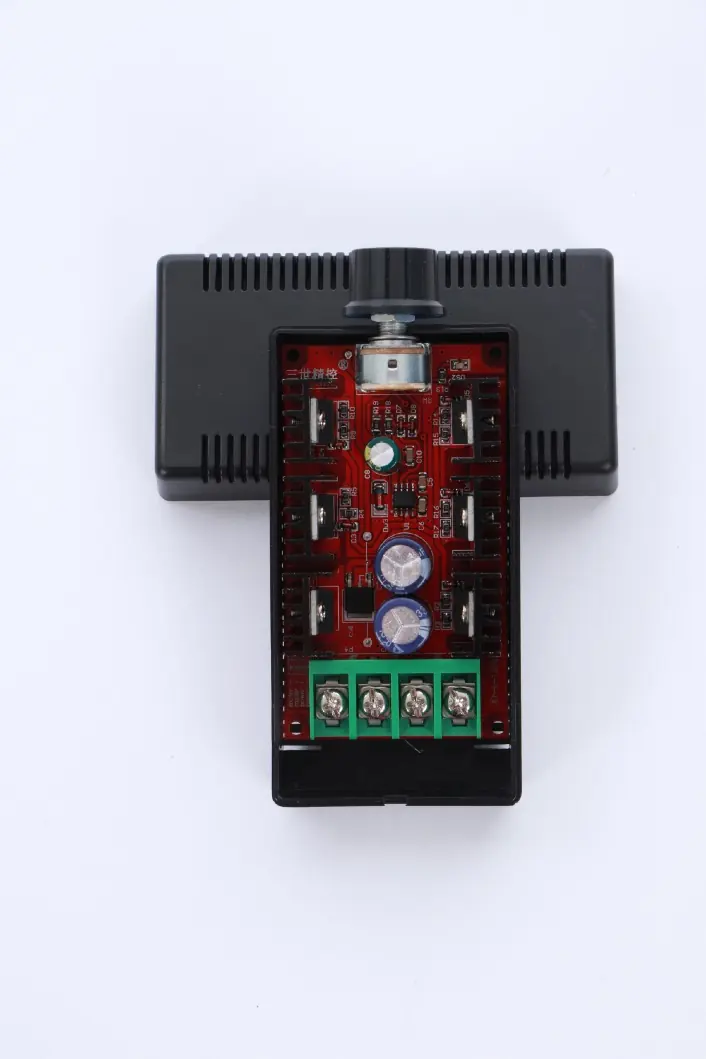

  3. Podłącz przewody silnika do nowego sterownika prędkości: niebieski do zacisku dodatniego, czarny do ujemnego.

Wymiana zaworu rozprężnego

Fabryczny zawór należy wymienić na dołączony w zestawie model o wyższej wydajności:

Dodatkowe zdjęcie montażowe ze strony 4
Dodatkowe zdjęcie montażowe ze strony 4
  1. Usuń zaślepki z portów gazowych (usłyszysz uciekający azot – to normalne).
  2. Zdemontuj stary zawór, taśmę izolacyjną i czujnik temperatury.
  3. Zainstaluj adapter na nowym zaworze, stosując uszczelniacz na gwintach.
  4. Zainstaluj wkładkę kryzy (orifice insert) i przykręć adapter 3/8" na 1/4".
  5. Zamontuj zawór w pozycji pionowej i zabezpiecz czujnik temperatury dołączonym zaciskiem.

Instalacja skraplacza

Wersja morska wykorzystuje skraplacz chłodzony wodą (wymaga pompy wody morskiej i filtra). Wersja RV/Tiny Home wykorzystuje skraplacz chłodzony powietrzem, który wymaga montażu wentylatora na obudowie skraplacza za pomocą dołączonej płyty adaptera i uszczelki gumowej.

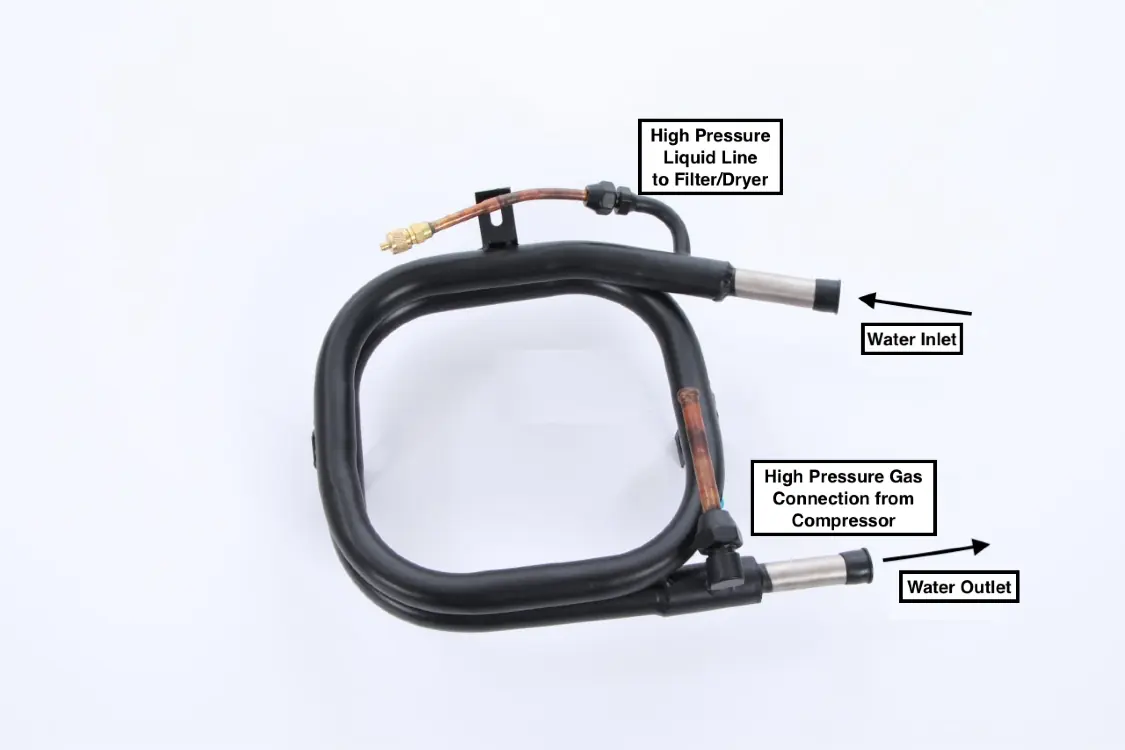

Skraplacz morski
Skraplacz morski

Połączenia chłodnicze

Układ składa się z dwóch obiegów:

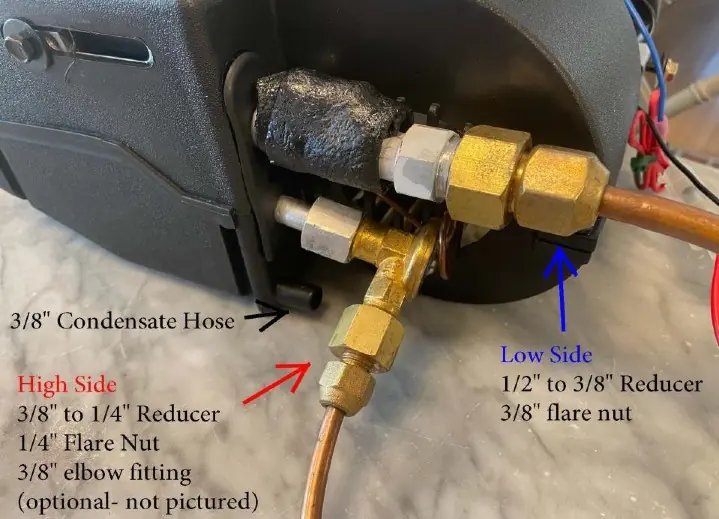

Połączenia jednostki wewnętrznej
Połączenia jednostki wewnętrznej
  • Strona wysokiego ciśnienia: Od kompresora do skraplacza, przez filtr/osuszacz do zaworu rozprężnego.
  • Strona niskiego ciśnienia: Powrót gazu z parownika do kompresora.

Wszystkie połączenia miedziane muszą być wykonane za pomocą kielichów (flare). Używaj przeciwstawnych kluczy podczas dokręcania, aby uniknąć uszkodzenia rurek.

Instalacja elektryczna

System wymaga podłączenia zasilania 12V (lub 24V). Kluczowe kroki:

Podłączenie potencjometru
Podłączenie potencjometru

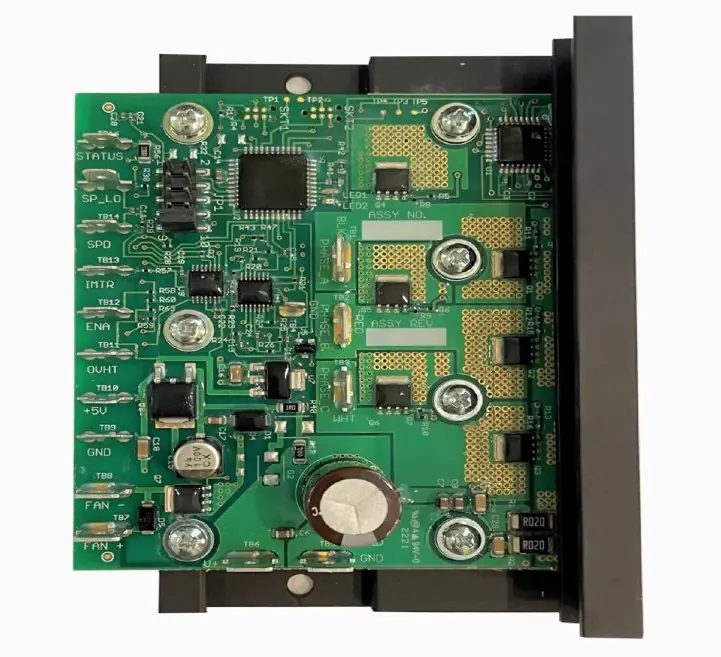

Płyta sterująca kompresora
Płyta sterująca kompresora
  • Podłącz konwerter napięcia (dla wersji 12V).
  • Podłącz kompresor do płyty sterującej za pomocą wtyczki trójfazowej (zgodnie z kolorami: czarny-A, czerwony-B, biały-C).
  • Podłącz przekaźnik 24V do pinów TB7 i TB8 płyty sterującej.
  • Podłącz potencjometr prędkości do pinów SPD, GND i +5V.
  • Zainstaluj wyłącznik termiczny na kompresorze.

Napełnianie układu czynnikiem chłodniczym

  1. Podłącz pompę próżniową do portów serwisowych i odpompowuj układ przez min. 30 minut (ciśnienie poniżej -30 inHg).
  2. Jeśli próżnia nie utrzymuje się, sprawdź szczelność połączeń.
  3. Podłącz puszkę R-134a. Użyj aplikacji SuperCool, aby monitorować proces.
  4. Uruchom kompresor (używając potencjometru, nie jako włącznika) i dodawaj czynnik, aż osiągniesz cel 10 stopni Fahrenheita (subcool).

Obsługa termostatu

Termostat pozwala ustawić limity temperatury i wilgotności. Górny przycisk ustawia temperaturę włączenia, dolny wyłączenia. Upewnij się, że górna wartość jest wyższa niż dolna, aby urządzenie pracowało w trybie chłodzenia (wyświetli się 'C'). W trybie osuszania wyświetli się 'd'.

Praktyczna pomoc

Typowe problemy

Kompresor się przegrzewa

Zapewnij lepszy przepływ powietrza wokół kompresora lub dodaj mały wentylator chłodzący.

Niska wydajność chłodzenia

Sprawdź, czy wlot powietrza do jednostki wewnętrznej nie jest zablokowany. Upewnij się, że układ jest poprawnie napełniony.

Nieszczelność układu

Sprawdź połączenia kielichowe (flare). Użyj wykrywacza nieszczelności lub wody z mydłem, aby zlokalizować wyciek.

Przed użyciem

  • Sprawdź, czy wszystkie połączenia kielichowe są szczelne.
  • Upewnij się, że układ został poprawnie odpompowany (vacuum).
  • Sprawdź, czy wentylator skraplacza jest zainstalowany.
  • Upewnij się, że w układzie jest czynnik R-134a.
  • Sprawdź, czy wszystkie przewody elektryczne są zabezpieczone bezpiecznikami.

Parametry w praktyce

Subcool target
10 stopni Fahrenheita – cel dla poprawnego napełnienia układu.
Potencjometr
Służy do regulacji prędkości kompresora (nie do włączania/wyłączania).

Ilustracje i schematy

  • Schemat połączeń chłodniczych pokazuje przepływ czynnika między kompresorem, skraplaczem, filtrem/osuszaczem a parownikiem.

Zgodność modelu

  • Wersja 12V wymaga konwertera napięcia.
  • Wersja morska wymaga pompy wody morskiej.
