Niniejszy dokument stanowi dodatek graficzny do instrukcji instalacji i konserwacji pompy ciepła TESY HPWH 3.2 100L/150L. Zawiera kluczowe schematy techniczne niezbędne do prawidłowego montażu urządzenia, podłączenia kanałów powietrznych oraz instalacji hydraulicznej i elektrycznej.
Transport i rozpakowanie
Urządzenie należy transportować w pozycji pionowej. Podczas rozpakowywania należy zachować ostrożność, aby nie uszkodzić obudowy. Zaleca się przenoszenie urządzenia przez dwie osoby, utrzymując je w pozycji pionowej.
Montaż i instalacja
Pompa ciepła musi być zamontowana na ścianie przy użyciu odpowiednich wsporników. Należy zapewnić minimalne odstępy od ścian i sufitu, aby umożliwić prawidłowy przepływ powietrza. Urządzenie powinno być wypoziomowane z lekkim nachyleniem (0-1 stopień) w stronę ściany montażowej.

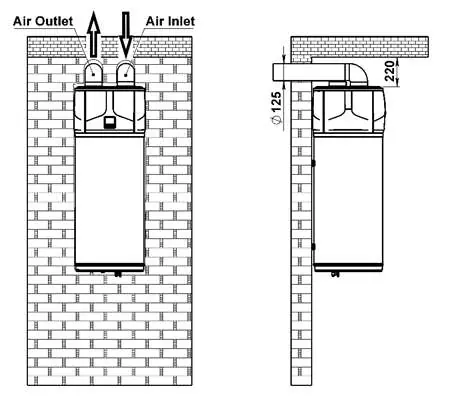

Podłączenia powietrzne
Urządzenie wymaga podłączenia kanałów wlotowych i wylotowych powietrza. Należy przestrzegać minimalnych średnic kanałów (125 mm) oraz zachować odpowiednie odległości od przeszkód, aby uniknąć recyrkulacji powietrza. Maksymalna długość kanałów powietrznych wynosi 4 metry.
Podłączenia hydrauliczne
Instalacja hydrauliczna musi zawierać zawór bezpieczeństwa oraz odpowiednie zawory odcinające. Należy zwrócić uwagę na poprawne podłączenie wlotu zimnej wody (CW) oraz wylotu ciepłej wody (HW) zgodnie ze schematami.
Schemat elektryczny
Podłączenie elektryczne powinno być wykonane zgodnie z załączonym schematem. Należy zwrócić uwagę na kolory przewodów oraz poprawne podłączenie zasilania 220-240V/50Hz. Urządzenie posiada zabezpieczenia termiczne oraz czujniki temperatury.
Praktyczna pomoc
Typowe problemy
Sprawdź, czy kanały wlotowe i wylotowe nie są zablokowane i czy zachowano minimalne odległości od ścian.
Upewnij się, że urządzenie jest zamontowane na odpowiednich wspornikach i wypoziomowane z nachyleniem 0-1 stopnia w stronę ściany.
Przed użyciem
- Sprawdź, czy urządzenie nie zostało uszkodzone podczas transportu.
- Upewnij się, że ściana jest w stanie utrzymać ciężar urządzenia.
- Zweryfikuj poprawność podłączeń hydraulicznych (CW/HW).
- Sprawdź szczelność kanałów powietrznych.
- Upewnij się, że zasilanie elektryczne jest zgodne z parametrami (220-240V/50Hz).
Parametry w praktyce
- Średnica kanałów powietrznych
- 125 mm - wymagana średnica dla wlotu i wylotu powietrza.
- Maksymalna długość kanałów
- 4 metry - ograniczenie długości instalacji kanałowej dla zapewnienia wydajności.
- Nachylenie urządzenia
- 0-1 stopień - wymagane nachylenie w stronę ściany dla prawidłowego odprowadzenia kondensatu.
Ilustracje i schematy

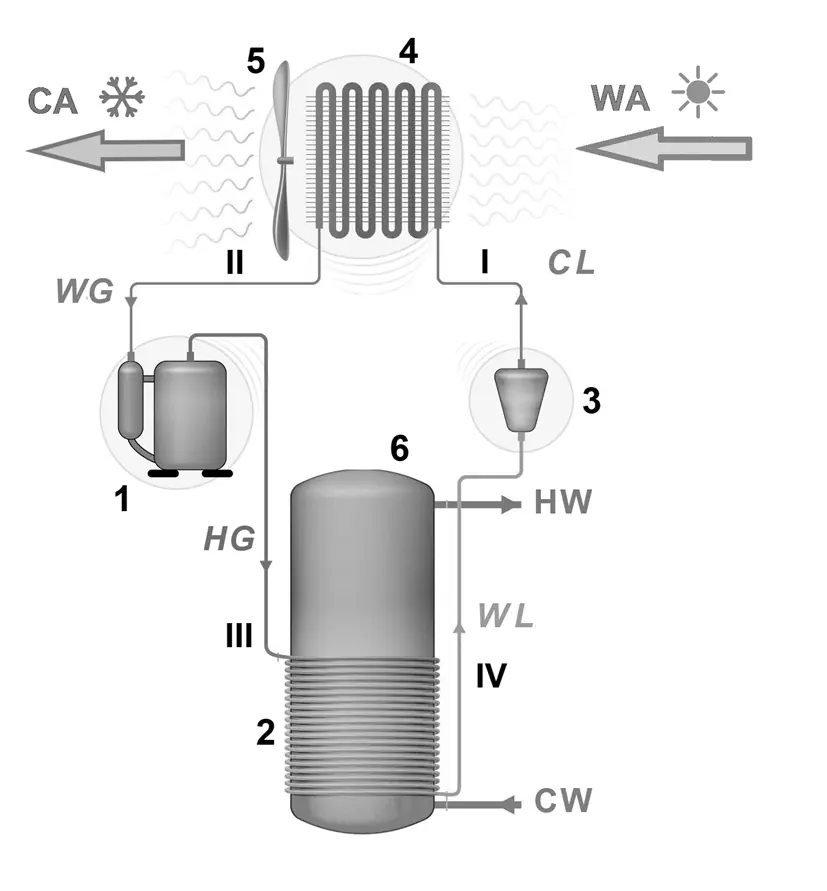

- fig.0: Schemat obiegu czynnika chłodniczego i wody w pompie ciepła.
- fig.10: Wymiary montażowe i rozstaw przyłączy hydraulicznych.

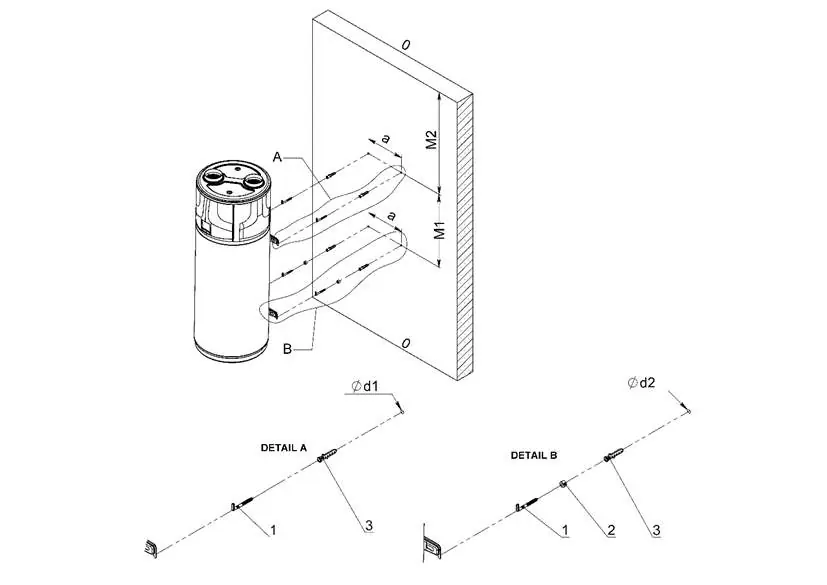

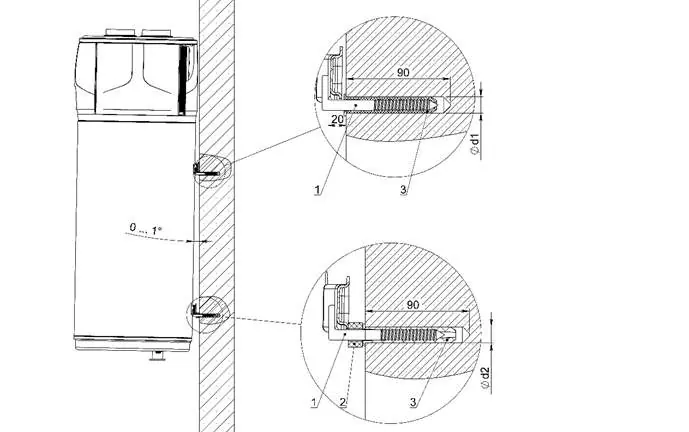

- fig.12-16: Instrukcja montażu ściennego i kotwienia urządzenia.
- fig.23: Szczegółowy schemat połączeń elektrycznych jednostki.
Zgodność modelu
- Urządzenie przeznaczone do pracy wewnątrz pomieszczeń.
- Wymagana objętość pomieszczenia > 20 m3.
- Temperatura otoczenia pracy > 4°C.
