Instrukcja montażu parasola ogrodowego The Home Depot 2500187 2.5m
Kompletny przewodnik montażu parasola ogrodowego The Home Depot 2500187. Dowiedz się, jak poprawnie złożyć podstawę, zamontować maszt i czaszę oraz obsługiwać mechanizm otwierania.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja zawiera schemat montażu parasola ogrodowego The Home Depot 2500187, w tym listę części oraz 6-etapową procedurę instalacji. str. 1, 2
Najważniejsze czynności
- Montaż podstawy str. 2
- Montaż parasola na podstawie str. 2
Pierwsze uruchomienie
- Złóż podstawę, zamontuj maszt, a następnie przymocuj czaszę parasola za pomocą pokrętła. str. 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Średnica | 2.5m | Rozmiar czaszy | str. 1 |
Gdzie szukać w PDF
- Lista części str. 1
- Instrukcja montażu str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument jest instrukcją montażu parasola ogrodowego The Home Depot 2500187 o średnicy 2,5 m. Instrukcja zawiera wykaz niezbędnych części oraz 6-etapową procedurę instalacji. Przed przystąpieniem do montażu upewnij się, że posiadasz wszystkie elementy wymienione w wykazie części.

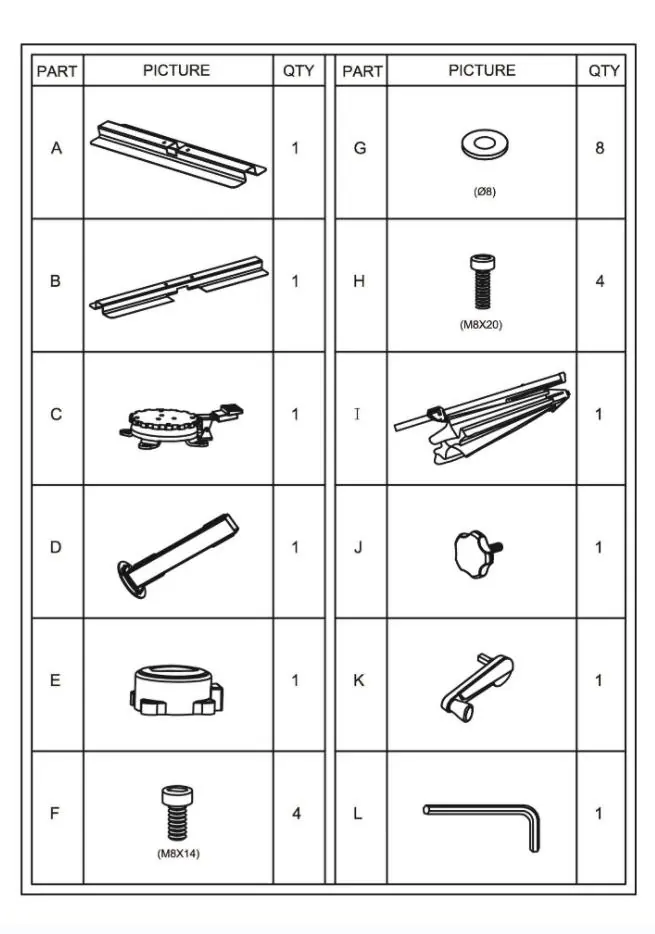

Wykaz części
Przed rozpoczęciem montażu sprawdź, czy zestaw zawiera następujące elementy:
- A: Element podstawy (1 szt.)
- B: Element podstawy (1 szt.)
- C: Obrotowa podstawa (1 szt.)
- D: Maszt (1 szt.)
- E: Nasadka (1 szt.)
- F: Śruba M8x14 (4 szt.)
- G: Podkładka Ø8 (8 szt.)
- H: Śruba M8x20 (4 szt.)
- I: Zespół parasola (1 szt.)
- J: Pokrętło (1 szt.)
- K: Korba (1 szt.)
- L: Klucz imbusowy (1 szt.)
Instrukcja montażu krok po kroku
- Montaż podstawy: Połącz elementy podstawy (A i B) z obrotową podstawą (C) przy użyciu śrub (F, H) i podkładek (G). Umieść maszt (D) na podstawie i zabezpiecz go nasadką (E).
- Montaż parasola: Wsuń zespół parasola (I) na maszt. Zabezpiecz go za pomocą pokrętła (J). Uwaga: Zachowaj ostrożność, aby nie upuścić masztu na plastikową nasadkę.
- Rozkładanie: Podnieś parasol do pozycji otwartej.
- Montaż korby: Zamontuj korbę (K) w odpowiednim miejscu na ramieniu parasola.
- Obsługa: Użyj korby (K) do otwierania i zamykania czaszy parasola.
- Regulacja: Użyj mechanizmu regulacji wysokości i kąta nachylenia, aby ustawić parasol w pożądanej pozycji.
Informacje o producencie
The Home Depot
Praktyczna pomoc
Typowe problemy
Trudności z osadzeniem masztu
Upewnij się, że podstawa jest wypoziomowana, a śruby (F, H) są dokręcone równomiernie.
Parasol nie otwiera się płynnie
Sprawdź, czy korba (K) jest poprawnie zamontowana i czy mechanizm nie jest zablokowany przez elementy opakowania.
Przed użyciem
- Sprawdź kompletność wszystkich części (A-L)
- Przygotuj płaskie i stabilne podłoże
- Upewnij się, że masz klucz imbusowy (L)
- Sprawdź, czy śruby są dokręcone przed pierwszym użyciem

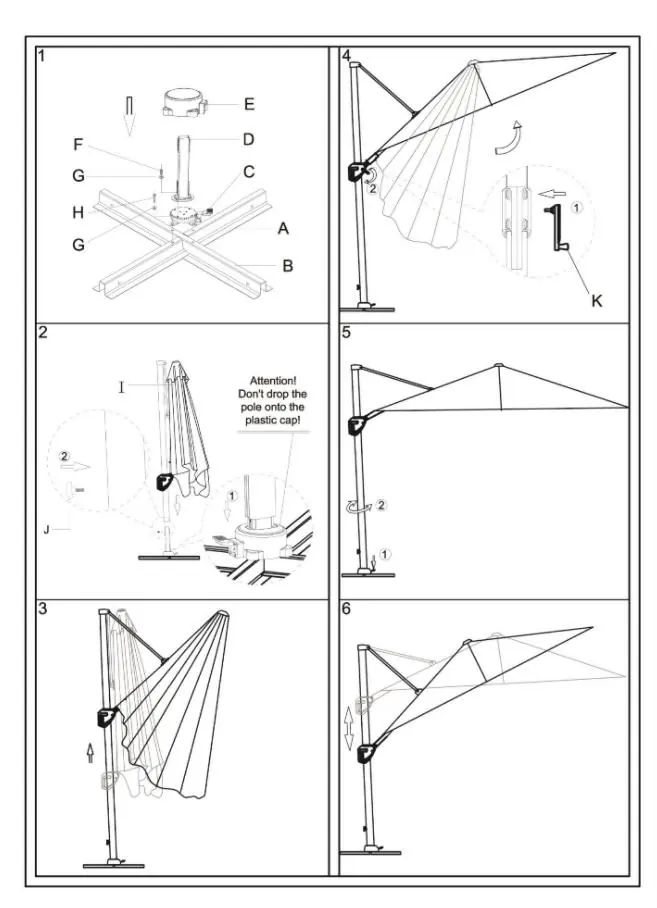

Ilustracje i schematy
- Krok 1: Montaż krzyżowej podstawy
- Krok 2: Osadzenie masztu na podstawie
- Krok 4: Montaż korby sterującej
Zgodność modelu
- Produkt przeznaczony do użytku zewnętrznego
- Wymaga stabilnego podłoża
