Instrukcja obsługi podgrzewacza wody The Home Depot FS10B1S
Kompletny przewodnik użytkownika dla podgrzewacza wody The Home Depot FS10B1S. Dowiedz się, jak uruchomić urządzenie, ustawić temperaturę, przeprowadzić konserwację, zabezpieczyć system przed zamarzaniem oraz jak obsługiwać zawór...
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Aby uruchomić podgrzewacz, włącz zasilanie, otwórz zawory gazu i wody, a następnie naciśnij przycisk zasilania na sterowniku przewodowym. Temperaturę ustawia się przyciskami góra/dół w zakresie 35-51°C. str. 1, 2
Najważniejsze czynności
- Spuszczanie wody (zabezpieczenie przed zamarzaniem) str. 5, 6
- Ustawianie temperatury str. 2
Pierwsze uruchomienie
- Włącz zasilanie, otwórz zawory gazu i wody, naciśnij przycisk zasilania na sterowniku. str. 1
Problemy i rozwiązania
Urządzenie nie działa / Błąd
Sprawdź kody błędów na wyświetlaczu, upewnij się, że dopływ gazu i wody jest otwarty.
str. 2Konserwacja i reset
- Regularna kontrola płomienia, czyszczenie wlotu powietrza i sprawdzanie szczelności. str. 3
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zakres temperatur | 35°C - 51°C | Zakres regulacji temperatury wody wylotowej | str. 2 |
| Ciśnienie zaworu bezpieczeństwa | 150 PSI / 210 °F | Parametry zaworu bezpieczeństwa | str. 4 |
Gdzie szukać w PDF
- Obsługa i sterownik str. 1, 2
- Konserwacja i zabezpieczenia str. 3, 4, 5, 6
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy obsługi i konserwacji podgrzewacza wody The Home Depot FS10B1S. Przed pierwszym użyciem należy upewnić się, że urządzenie jest poprawnie zainstalowane, a wszystkie połączenia gazowe i wodne są szczelne. Urządzenie wymaga zasilania elektrycznego oraz dopływu gazu.
Obsługa podgrzewacza
Aby uruchomić urządzenie:
- Upewnij się, że przełącznik zasilania jest włączony, a drzwiczki urządzenia zamknięte.
- Naciśnij przycisk zasilania na sterowniku przewodowym.
- Otwórz zawór dopływu wody oraz zawór gazu.
- Otwórz zawór wylotowy ciepłej wody (kran), aby uruchomić przepływ.
Ustawienia temperatury
Zakres temperatury wody wylotowej wynosi od 95 °F do 123 °F (35 °C - 51 °C). Ustawienia można zmieniać za pomocą przycisków góra/dół na sterowniku. Naciśnięcie przycisku zmiany jednostek pozwala przełączać się między stopniami Celsjusza a Fahrenheita.
Konserwacja i czyszczenie
Zaleca się comiesięczną kontrolę urządzenia:
- Sprawdzaj wlot powietrza i wylot spalin pod kątem zanieczyszczeń.
- Kontroluj urządzenie pod kątem nietypowych dźwięków, wycieków wody lub gazu.
- Obserwuj płomień przez wziernik – powinien mieć niebieski kolor.
- Regularnie czyść obudowę wilgotną szmatką (nie używaj rozpuszczalników).
Zabezpieczenie przed zamarzaniem
W przypadku przechowywania urządzenia w niskich temperaturach lub długiego nieużywania, konieczne jest:
- Zamknięcie zaworu dopływu wody.
- Otwarcie kranów ciepłej wody w celu spuszczenia ciśnienia.
- Odkręcenie śruby spustowej w celu całkowitego opróżnienia wymiennika ciepła z wody.
- W przypadku pracy w niskich temperaturach, urządzenie posiada funkcję automatycznej ochrony przed zamarzaniem, która wymaga podłączenia do zasilania i gazu.
Zawór bezpieczeństwa
Urządzenie wyposażone jest w zawór bezpieczeństwa (ciśnieniowy). Nie należy go blokować ani umieszczać między nim a urządzeniem żadnych dodatkowych zaworów. Zawór należy sprawdzać przynajmniej raz w roku, zamykając dopływ wody i gazu, a następnie delikatnie otwierając uchwyt zaworu, aby upewnić się, że woda wypływa swobodnie.
Informacje o producencie
The Home Depot
Praktyczna pomoc
Typowe problemy
Zagrożenie zamarznięciem urządzenia
Należy spuścić wodę z wymiennika ciepła za pomocą śruby spustowej, jeśli urządzenie nie będzie używane w niskich temperaturach.
Błąd w działaniu systemu
W przypadku alarmu błędu, na wyświetlaczu pojawi się kod błędu. Należy sprawdzić połączenia i zasilanie.
Przegrzewanie się wody
Sprawdź ustawioną temperaturę. Jeśli problem występuje nadal, zamknij ręczny zawór gazu i skontaktuj się z serwisem.
Przed użyciem
- Sprawdź, czy urządzenie jest poprawnie zainstalowane.
- Upewnij się, że wszystkie połączenia wodne i gazowe są szczelne.
- Sprawdź, czy przełącznik zasilania jest włączony.
- Upewnij się, że zawory gazu i wody są otwarte przed uruchomieniem.
- Sprawdź, czy wlot powietrza i wylot spalin nie są zablokowane.
Parametry w praktyce
- Zakres temperatury
- 95 °F - 123 °F (35 °C - 51 °C)
- Zawór bezpieczeństwa
- Zalecane ciśnienie 150 PSI / 210 °F
Ilustracje i schematy
- Schemat instalacji sterownika przewodowego (Fig. 21) pokazuje montaż uchwytu za pomocą dwóch śrub ST4x16mm.

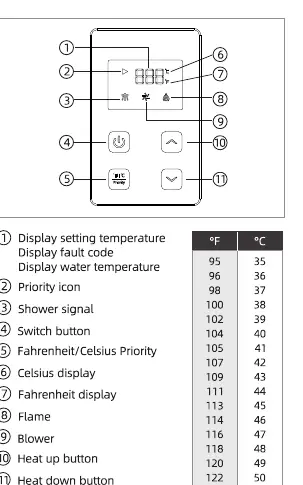

- Schemat panelu sterowania (Table 1) opisuje funkcje przycisków, w tym ustawianie temperatury, priorytet i wyświetlanie kodów błędów.
- Schemat spustu wody pokazuje lokalizację śruby spustowej na dole urządzenia.
Zgodność modelu
- Wysokość n.p.m.: W USA do 5000 ft, w Kanadzie do 4500 ft. Powyżej tych wartości wymagana jest korekta wydajności.
- Wymaga stałego dostępu do gazu (LPG) oraz zasilania elektrycznego.
