Instrukcja obsługi systemu zapłonu elektronicznego The Outdoor Plus 110V SWEIS

Najważniejsze informacje

System zapłonu elektronicznego The Outdoor Plus (SWEIS) jest przeznaczony wyłącznie do użytku zewnętrznego. Instalacja musi być przeprowadzona przez wykwalifikowanego instalatora, serwisanta lub dostawcę gazu zgodnie z lokalnymi przepisami. System wymaga zasilania 110V AC i odpowiedniej wentylacji, aby zapobiec gromadzeniu się gazu i przegrzaniu.

Opis systemu

SWEIS to certyfikowany system zapłonu wykorzystujący komponenty CSA. Główne cechy to:

• Zakres temperatur pracy: od -20° do 175°F.
• Wodoodporne złącza i moduł sterujący.
• System wykrywania płomienia (TC Flame-sense).
• Diagnostyka LED ułatwiająca serwisowanie.
• Automatyczne wyłączenie przy temperaturze powyżej 175°F.

Instalacja i podłączenie

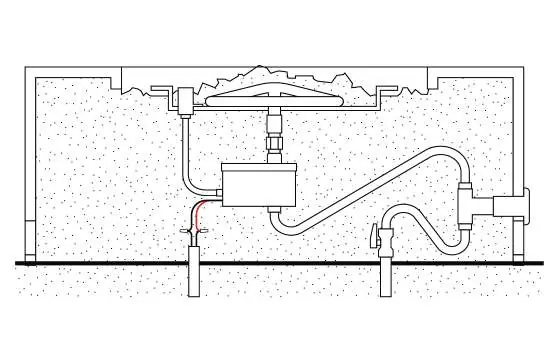

Przed instalacją należy sprawdzić, czy urządzenie jest kompatybilne z dostępnym typem gazu (gaz ziemny lub propan). Wymagane jest zapewnienie odpowiedniej wentylacji (1 cal kwadratowy na każde 25 000 BTU). Media (szkło, kamień) muszą być ognioodporne i nie mogą zakrywać pilota zapłonowego. Zabrania się używania piasku.

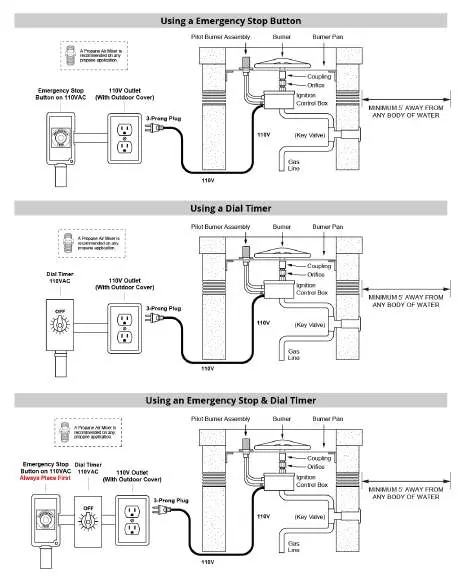

Podłączenie elektryczne wymaga transformatora 12 VAC (dla systemów 12V) lub bezpośredniego zasilania 110V zgodnie ze schematami. Należy użyć smaru dielektrycznego na wszystkich nakrętkach przewodów, aby zapewnić odporność na warunki atmosferyczne.

Obsługa i uruchomienie

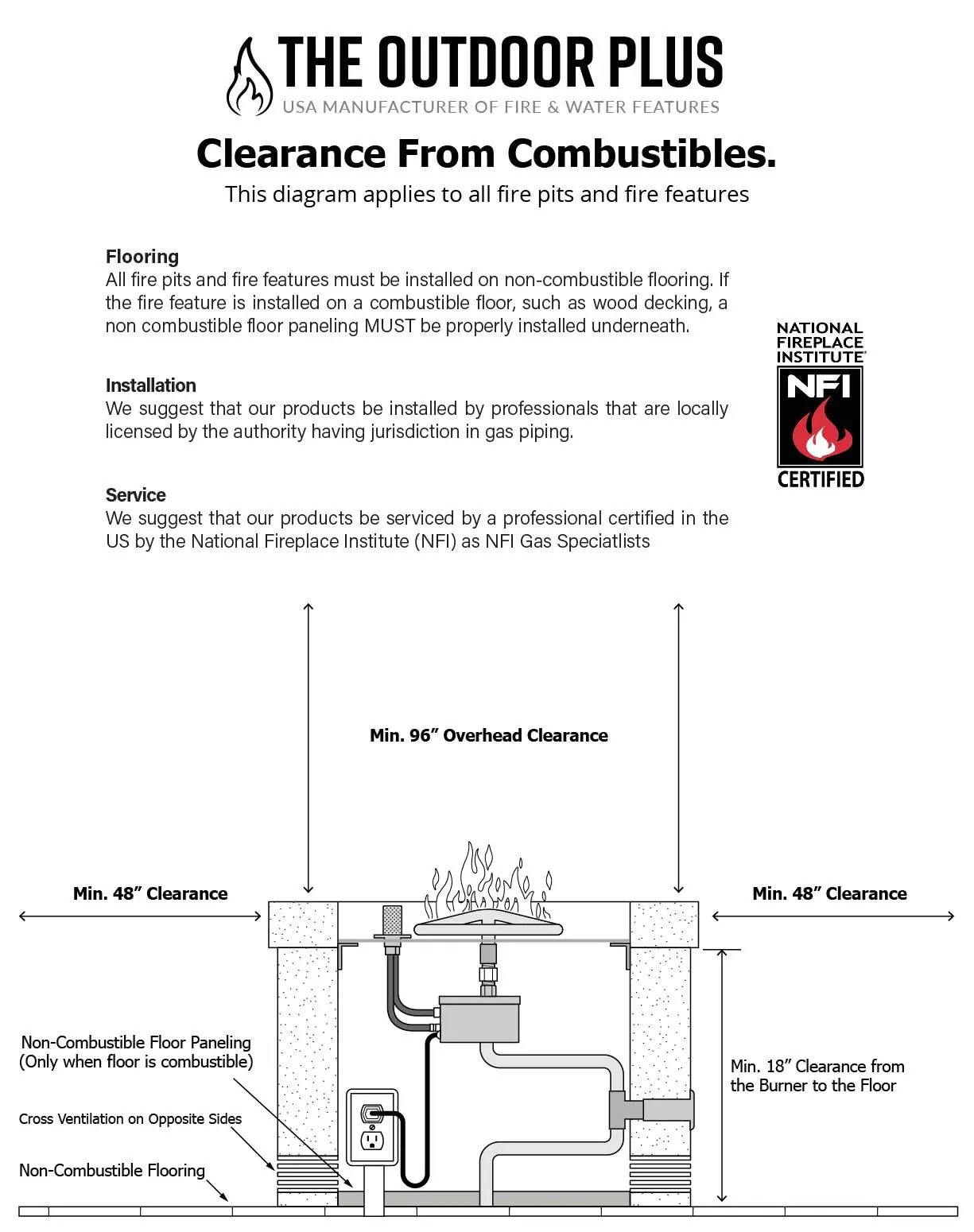

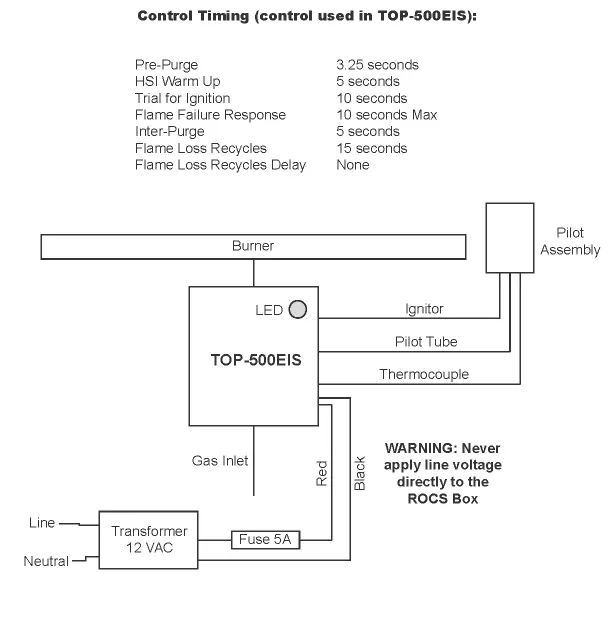

Przed uruchomieniem należy sprawdzić, czy w pobliżu nie znajdują się materiały łatwopalne. Po włączeniu zasilania system przechodzi przez sekwencję: Pre-Purge (3.25s), rozgrzewanie zapalnika (5s), próba zapłonu (20s). Jeśli płomień nie zostanie wykryty, system podejmie próbę ponownego zapłonu zgodnie z procedurą bezpieczeństwa.

Konserwacja

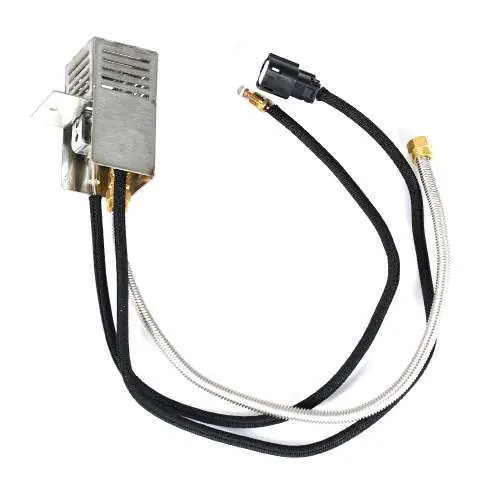

Konserwacja powinna być wykonywana przez wykwalifikowany personel. Przed każdą konserwacją należy upewnić się, że gaz i zasilanie są wyłączone, a urządzenie jest chłodne. Należy regularnie usuwać zanieczyszczenia (pajęczyny, kurz) z pilota zapłonowego za pomocą suchej szczotki lub sprężonego powietrza.

Rozwiązywanie problemów

System posiada wbudowaną diagnostykę LED:

• 1 błysk: Gorący start, termopara gorąca przy włączeniu.
• 2 błyski: Blokada próby zapłonu, brak wykrycia płomienia.
• 3 błyski: Blokada utraty płomienia.
• 4 błyski: Błąd czujnika płomienia.
• 5 błysków: Błąd zaworu.

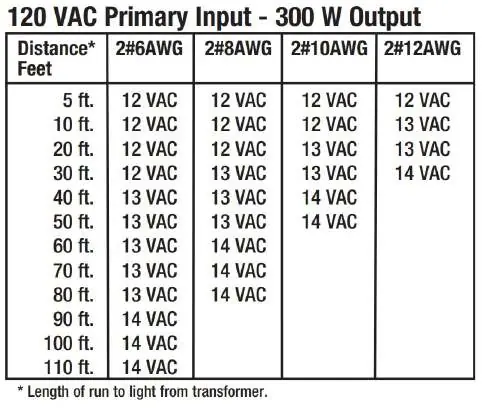

W przypadku braku zapłonu najczęstszą przyczyną jest powietrze w linii gazowej (wymaga odpowietrzenia) lub zbyt niskie natężenie prądu (amperaż) spowodowane niewłaściwym przekrojem przewodów.
