Instrukcja obsługi wyłącznika czasowego gazu The Outdoor Plus 1-Hour Gas Timer with E-Stop

Kompletny przewodnik po instalacji i obsłudze mechanicznego wyłącznika czasowego gazu The Outdoor Plus 1-Hour Gas Timer with E-Stop (model OPT-ESTOPTM). Dowiedz się, jak poprawnie zamontować urządzenie, podłączyć przewody gazowe...

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje

Wyłącznik czasowy The Outdoor Plus 1-Hour Gas Timer with E-Stop to mechaniczne urządzenie służące do kontroli czasu przepływu gazu do urządzeń takich jak paleniska, grille czy pochodnie gazowe. Urządzenie nie wymaga zasilania elektrycznego ani baterii. Posiada wbudowaną funkcję awaryjnego wyłączania (E-Stop), która pozwala na natychmiastowe odcięcie dopływu gazu.

Dane techniczne

  • Przyłącza: 1/2” NPT (2 wloty i 2 wyloty)
  • Maksymalne ciśnienie: 1/2 PSI
  • Zakres temperatur pracy: 0°F do 175°F (-18°C do 79°C)
  • Dokładność timera: 60 minut +/- 15%
  • Kompatybilność: Gaz ziemny (NG) lub propan (LP) – nie wymaga konwersji
  • Certyfikacja: CSA (ANSI Z21.21; CSA 6.5)

Montaż

Urządzenie można montować za pomocą czterech otworów montażowych (dwa na stronę) lub przy użyciu dwóch uchwytów montażowych znajdujących się na górze i dole obudowy. Do montażu należy użyć śrub maszynowych 3/16-24. W przypadku zastosowań zewnętrznych zaleca się stosowanie śrub ze stali nierdzewnej.

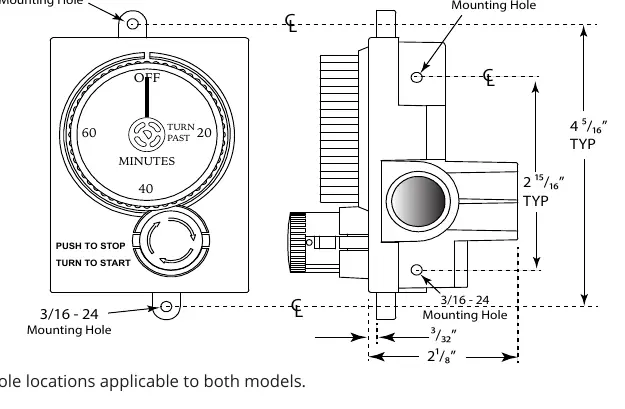

Lokalizacja otworów montażowych
Lokalizacja otworów montażowych

Instalacja

Zalecana pozycja montażu to pozycja pionowa. Urządzenie posiada dwa wloty i dwa wyloty gazu. Niewykorzystane przyłącza należy zaślepić za pomocą dołączonych korków 1/2” NPT. Należy podłączyć zasilanie gazem do wlotu oznaczonego strzałką skierowaną do wnętrza zaworu, a stronę wylotową do urządzenia gazowego. Po zakończeniu prac instalacyjnych konieczne jest przeprowadzenie testu szczelności.

Schemat podłączenia wlotów i wylotów
Schemat podłączenia wlotów i wylotów

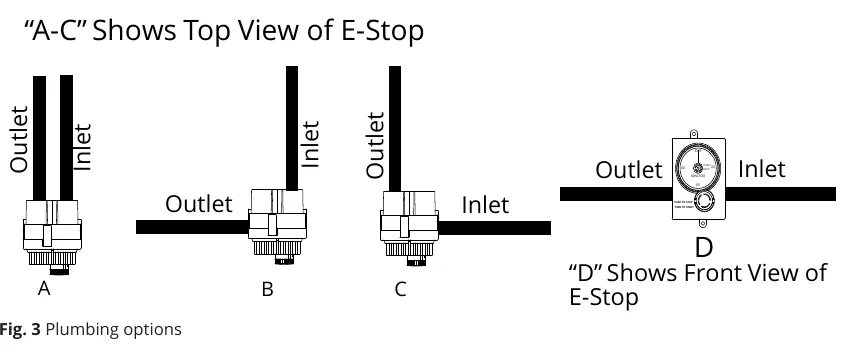

Opcje konfiguracji instalacji
Opcje konfiguracji instalacji

Obsługa

Włączanie: Obróć przezroczyste pokrętło timera zgodnie z ruchem wskazówek zegara poza wartość 20 (dla modelu 1-godzinnego), aby ustawić czas. Timer zacznie tykać. Następnie obróć czerwone pokrętło zgodnie z ruchem wskazówek zegara (o około 1/4 obrotu), aż wyskoczy ono na zewnątrz. Gaz zacznie płynąć.

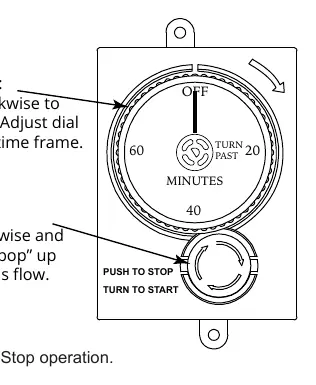

Obsługa pokrętła timera
Obsługa pokrętła timera
Pozycje czerwonego pokrętła
Pozycje czerwonego pokrętła

Wyłączanie: Pozwól, aby czas odliczany przez timer upłynął, lub naciśnij czerwone pokrętło do wewnątrz, aż poczujesz opór. Pokrętło zablokuje się z kliknięciem, odcinając dopływ gazu.

Uwaga: Nie wymuszaj ustawienia pokrętła timera w pozycji OFF po ustawieniu czasu, ponieważ może to osłabić sprężynę wewnętrzną i wpłynąć na dokładność odliczania.

Rozwiązywanie problemów

W przypadku braku przepływu gazu sprawdź, czy pokrętło timera zostało przekręcone poza pozycję startową, czy czerwone pokrętło jest w pozycji wysuniętej (ON), czy główne zasilanie gazem jest włączone oraz czy wlotowe sitko siatkowe nie jest zablokowane zanieczyszczeniami. Jeśli gaz nie przestaje płynąć, sprawdź, czy urządzenie nie zostało podłączone odwrotnie (wlot/wylot) lub czy ciśnienie gazu nie przekracza dopuszczalnego limitu 1/2 PSI.

Praktyczna pomoc

Typowe problemy

Brak przepływu gazu

Upewnij się, że pokrętło timera jest przekręcone poza pozycję startową, czerwone pokrętło jest wysunięte (ON), główne zasilanie gazem jest otwarte, a sitko wlotowe nie jest zatkane.

Gaz nie przestaje płynąć po wyłączeniu

Sprawdź, czy urządzenie nie zostało podłączone odwrotnie (wlot/wylot), czy ciśnienie gazu nie przekracza 1/2 PSI lub czy urządzenie nie jest uszkodzone fizycznie.

Przed użyciem

  • Instalacja musi być wykonana przez przeszkolonego technika lub gazownika.
  • Sprawdź, czy parametry urządzenia są odpowiednie dla Twojej instalacji.
  • Upewnij się, że używasz odpowiednich śrub (3/16-24) do montażu.
  • Zaślep nieużywane porty wlotowe i wylotowe dołączonymi korkami.
  • Po instalacji przeprowadź test szczelności gazowej.

Parametry w praktyce

0°F do 175°F
Dopuszczalny zakres temperatury otoczenia dla pracy urządzenia.

Ilustracje i schematy

  • Rysunek 1: Lokalizacja otworów montażowych.
  • Rysunek 2: Schemat podłączenia wlotów i wylotów gazu.
  • Rysunek 3: Opcje konfiguracji instalacji hydraulicznej.
  • Rysunek 4: Obsługa pokrętła timera i czerwonego pokrętła E-Stop.
  • Rysunek 5: Pozycje czerwonego pokrętła (ON/OFF).

Zgodność modelu

  • Urządzenie jest przeznaczone do użytku wewnętrznego i zewnętrznego.
  • Kompatybilne z gazem ziemnym (NG) i propanem (LP) bez konieczności konwersji.
