Instrukcja montażu lampy zewnętrznej Thorn Candle

Dowiedz się, jak poprawnie zamontować i konserwować lampę zewnętrzną Thorn Candle. Instrukcja zawiera schematy instalacji, zasady bezpieczeństwa oraz wskazówki dotyczące podłączenia elektrycznego.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Instrukcja opisuje proces montażu lampy Thorn Candle, wymagania dotyczące uziemienia dla klasy I i II oraz zasady bezpieczeństwa i konserwacji. str. 1, 2

Najważniejsze czynności

Montaż lampy str. 2
Konserwacja str. 1

Problemy i rozwiązania

Uszkodzona osłona

Wymień na nową.

str. 2

Konserwacja i reset

Konserwacja co 6 miesięcy str. 1

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Klasa ochronności	I / II	Wymagania dotyczące uziemienia	str. 1, 2
Stopień ochrony	IP66 / IK10	Odporność na warunki atmosferyczne i uderzenia	str. 1

Gdzie szukać w PDF

Strona tytułowa i dane techniczne str. 1
Instrukcja montażu str. 2

Spis treści

Najważniejsze informacje z instrukcji

Instrukcja dotyczy montażu i konserwacji lampy zewnętrznej Thorn Candle. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie wyłączyć zasilanie sieciowe. Lampa wymaga okresowej konserwacji co 6 miesięcy. W przypadku uszkodzenia osłony ochronnej, należy ją niezwłocznie wymienić.

Montaż i instalacja

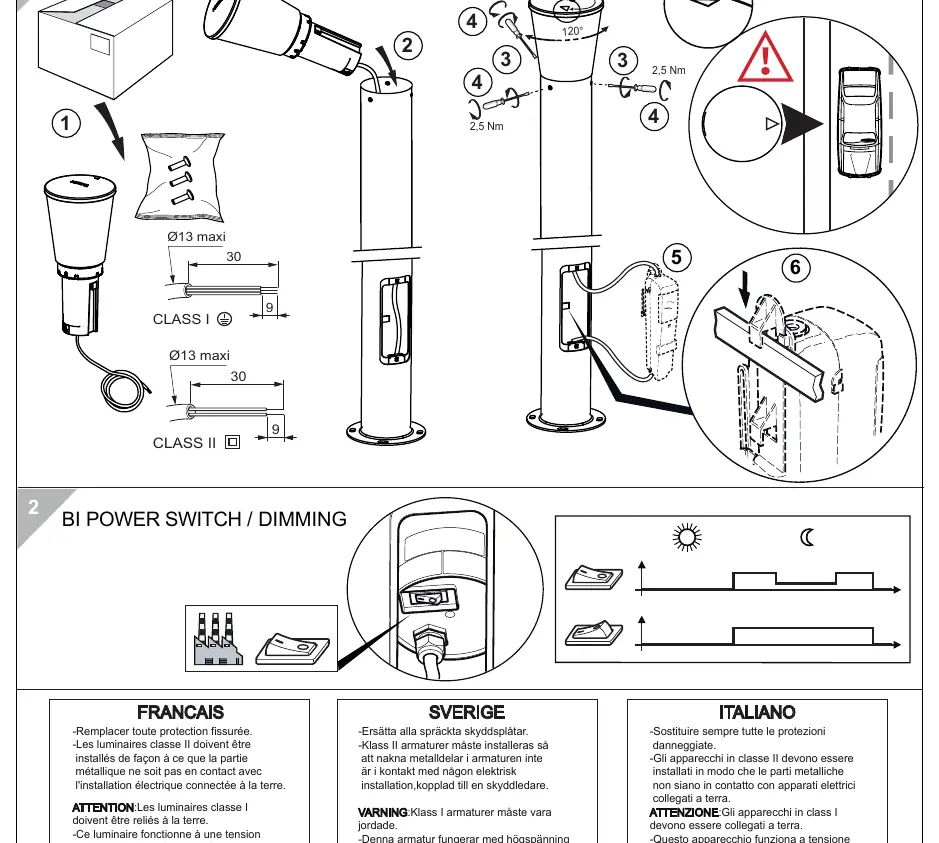

Montaż lampy powinien być przeprowadzony zgodnie z załączonymi schematami. Do wykonania prac montażowych wymagane jest narzędzie typu T30 Hollow.

Upewnij się, że zasilanie jest odłączone.
Postępuj zgodnie z krokami 1-6 przedstawionymi na schemacie montażowym.
Zwróć uwagę na moment dokręcenia śrub, który wynosi 2,5 Nm.

Podłączenie elektryczne

Lampa występuje w dwóch klasach ochronności, co determinuje sposób podłączenia:

Klasa I: Oprawy muszą być uziemione.
Klasa II: Oprawy muszą być zainstalowane w taki sposób, aby metalowe części nie miały kontaktu z instalacją elektryczną podłączoną do przewodu ochronnego.

Konserwacja i bezpieczeństwo

Regularna konserwacja jest kluczowa dla zachowania parametrów lampy:

Wymieniaj każdą pękniętą osłonę ochronną.
Wszelkie modyfikacje urządzenia są zabronione.
Przed przystąpieniem do prac przy osprzęcie sterującym, zawsze odłącz zasilanie.

Praktyczna pomoc

Typowe problemy

Uszkodzona osłona ochronna

Należy natychmiast wymienić pękniętą osłonę na nową.

Brak działania lampy

Sprawdź, czy zasilanie zostało wyłączone przed pracami i czy połączenia elektryczne są poprawne.

Przed użyciem

Wyłącz zasilanie sieciowe przed przystąpieniem do instalacji.
Przygotuj narzędzie T30 Hollow.
Zidentyfikuj klasę ochronności lampy (I lub II).
Upewnij się, że w przypadku klasy I zapewniono uziemienie.
