Instrukcja montażu zestawu Thule Kit 187093 dla BMW 1-Series

Szybki przewodnik montażu zestawu Thule Kit 187093 dla samochodu BMW 1-Series (F40). Dowiedz się, jak poprawnie zainstalować bagażnik dachowy, jakie są limity obciążenia oraz zasady bezpieczeństwa.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Rozmieszczenie elementów zestawu na dachu pojazdu (FL, FR, RL, RR) Strona 1 Instalacja śrub montażowych (8 Nm) Strona 2 Montaż stóp bagażnika Strona 2 Dokręcanie stóp bagażnika (4 Nm) Strona 2

Najważniejsze informacje z instrukcji

Zestaw Thule Kit 187093 jest przeznaczony wyłącznie do montażu bagażnika dachowego w samochodach BMW 1-Series (F40), 5-drzwiowy hatchback (od 2020 roku) wyposażonych w fabryczne punkty montażowe (fixpoint). Przed przystąpieniem do montażu upewnij się, że posiadasz wszystkie elementy zestawu.

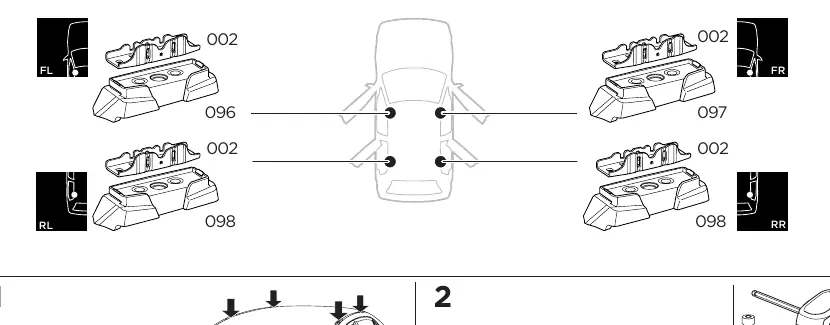

Rozmieszczenie elementów zestawu na dachu pojazdu (FL, FR, RL, RR)
Rozmieszczenie elementów zestawu na dachu pojazdu (FL, FR, RL, RR)
  • Maksymalne obciążenie: 75 kg (wliczając masę bagażnika).
  • Maksymalna prędkość: 130 km/h.
  • Ograniczenie prędkości: 80 km/h w określonych warunkach (zgodnie z instrukcją).

Przygotowanie i montaż

Montaż wymaga zachowania precyzji i użycia odpowiednich momentów dokręcania:

Instalacja śrub montażowych (8 Nm)
Instalacja śrub montażowych (8 Nm)
Montaż stóp bagażnika
Montaż stóp bagażnika
Dokręcanie stóp bagażnika (4 Nm)
Dokręcanie stóp bagażnika (4 Nm)
  1. Przygotowanie: Oczyść punkty montażowe na dachu pojazdu.
  2. Instalacja śrub: Wkręć śruby montażowe w punkty mocowania na dachu. Dokręć je z momentem 8 Nm.
  3. Montaż stóp: Złóż elementy stóp (096, 097, 098, 002) zgodnie z oznaczeniami pozycji na dachu (FL - przód lewy, FR - przód prawy, RL - tył lewy, RR - tył prawy).
  4. Mocowanie: Umieść złożone stopy na dachu i dokręć je do śrub montażowych. Użyj klucza, aby dokręcić mechanizm z momentem 4 Nm.

Bezpieczeństwo i konserwacja

Regularnie sprawdzaj stabilność bagażnika. Po przejechaniu krótkiego dystansu od montażu, sprawdź ponownie dokręcenie wszystkich śrub. Upewnij się, że bagażnik jest czysty i nie posiada uszkodzeń mechanicznych przed każdym użyciem.

Informacje o producencie

Thule

Profil marki
Strona producenta https://www.thule.com Wsparcie https://www.thule.com/en-us/support Manuale producenta https://www.thule.com/en-us/support

Praktyczna pomoc

Typowe problemy

Bagażnik nie pasuje do dachu

Upewnij się, że pojazd posiada punkty montażowe (fixpoint) i używasz odpowiednich elementów (096, 097, 098) zgodnie z oznaczeniami FL, FR, RL, RR.

Trudności z dokręceniem

Użyj klucza dynamometrycznego, aby uzyskać zalecane 4 Nm dla stóp bagażnika oraz 8 Nm dla śrub montażowych w dachu.

Przed użyciem

  • Sprawdź, czy zestaw jest kompletny (elementy 096, 097, 098, 002).
  • Oczyść punkty montażowe na dachu pojazdu.
  • Upewnij się, że pojazd posiada punkty montażowe (fixpoint).
  • Przygotuj klucz dynamometryczny.

Parametry w praktyce

Max 130 km/h
Maksymalna prędkość jazdy z zamontowanym bagażnikiem.

Ilustracje i schematy

  • Strona 1 pokazuje rozmieszczenie elementów 096, 097, 098 w zależności od pozycji na dachu (FL, FR, RL, RR).
  • Strona 2 ilustruje proces montażu krok po kroku, w tym dokręcanie śrub.

Zgodność modelu

  • Tylko dla BMW 1-Series (F40), 5-drzwiowy hatchback, od 2020 roku.
  • Wymaga pojazdu z fabrycznymi punktami montażowymi (fixpoint).
