Instrukcja montażu zestawu Thule Kit 145366
Szybki przewodnik montażu zestawu Thule Kit 145366 dla samochodu Toyota Crown Crossover. Zawiera instrukcje instalacji, wymiary montażowe oraz limity obciążenia i prędkości.
Spis treści
Najważniejsze informacje z instrukcji
Zestaw Thule Kit 145366 jest przeznaczony do montażu bagażnika dachowego w samochodzie Toyota Crown Crossover (4-drzwiowy sedan, rocznik 2023 i nowsze). Przed przystąpieniem do montażu upewnij się, że posiadasz odpowiedni zestaw stóp (Foot Pack) oraz belki bagażnika.
- Maksymalne obciążenie: 75 kg (165 lbs).
- Maksymalna prędkość: 130 km/h (80 mph). W określonych warunkach należy zachować ostrożność i ograniczyć prędkość do 80 km/h (50 mph).
- Kompatybilność: Zestaw dedykowany wyłącznie do modelu Toyota Crown Crossover.
Montaż zestawu
Montaż wymaga precyzyjnego rozmieszczenia elementów zestawu (oznaczonych numerami 383, 384, 584, 1010, 1011) zgodnie z ich przeznaczeniem dla poszczególnych narożników dachu (FL - przód lewy, FR - przód prawy, RL - tył lewy, RR - tył prawy).
- Przygotuj elementy zestawu (Kit) oraz stopy bagażnika (Foot Pack).
- Zamontuj odpowiednie podkładki i uchwyty na stopach bagażnika zgodnie z oznaczeniami na schemacie.
- Zatrzaśnij elementy montażowe, aż usłyszysz kliknięcie, co potwierdza poprawne osadzenie.
- Umieść zmontowane belki na dachu pojazdu w odpowiednich punktach.
Wymiary montażowe
Dla poprawnego ustawienia bagażnika na dachu Toyota Crown Crossover należy zastosować następujące wymiary (szczegóły w tabeli na stronie 2):
- Wymiar X (skala): 39 (dla Evo) lub A (dla Edge).
- Wymiar Y (skala): 37 (dla Evo) lub E (dla Edge).
- Wymiar X (mm/cal): 1041 mm / 41".
- Wymiar Y (mm/cal): 1021 mm / 40 1/4".
- Wymiar W: 700 mm / 27 1/2".
- Wymiar Z: 230 mm / 9".
Informacje o producencie
Thule
Praktyczna pomoc
Typowe problemy
Błędne dopasowanie elementów
Upewnij się, że elementy 383, 384, 584, 1010, 1011 są umieszczone w odpowiednich narożnikach (FL, FR, RL, RR) zgodnie z instrukcją.
Bagażnik nie zatrzaskuje się
Sprawdź, czy elementy montażowe są poprawnie wciśnięte w stopy bagażnika. Powinieneś usłyszeć wyraźne kliknięcie.
Przed użyciem
- Sprawdź, czy posiadasz wszystkie elementy zestawu 145366.
- Upewnij się, że posiadasz kompatybilny Foot Pack (sprzedawany oddzielnie).
- Wyczyść powierzchnię dachu w punktach styku z bagażnikiem.
- Przygotuj miarkę do ustawienia wymiarów X, Y, W oraz Z.
Parametry w praktyce
- Max 130 km/h
- Maksymalna prędkość jazdy z zamontowanym bagażnikiem.
- Wymiary X, Y, W, Z
- Kluczowe odległości montażowe zapewniające stabilność i bezpieczeństwo bagażnika.
Ilustracje i schematy

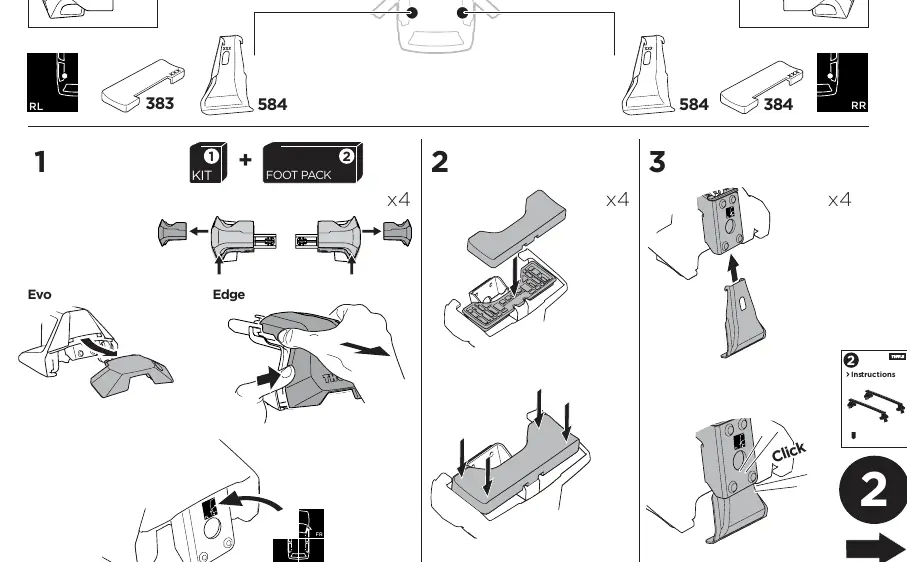

- Strona 1 przedstawia schemat montażu elementów na dachu pojazdu.
- Strona 2 zawiera tabelę z precyzyjnymi wymiarami montażowymi dla różnych typów belek Thulek Thule.
Zgodność modelu
- Zestaw dedykowany wyłącznie dla Toyota Crown Crossover, 4-drzwiowy sedan, od 2023 roku.
