Thule Kit 187093 Instrukcja montażu dla BMW 1-Series (F40)
Instrukcja montażu zestawu Thule Kit 187093 przeznaczonego do pojazdów BMW 1-Series (F40) z punktami montażowymi (fixpoint).
Spis treści
Przeznaczenie produktu
Zestaw Thule Kit 187093 jest dedykowany wyłącznie do samochodów BMW 1-Series (F40), 5-drzwiowy hatchback, wyposażonych w fabryczne punkty montażowe (fixpoint). Zestaw umożliwia bezpieczne zamocowanie bagażnika dachowego Thule.
Bezpieczeństwo i parametry techniczne
Podczas użytkowania bagażnika należy przestrzegać rygorystycznych limitów obciążenia oraz prędkości:
- Maksymalne dopuszczalne obciążenie bagażnika wynosi 75 kg (165 lbs).
- Waga samego zestawu montażowego to 7 kg (15,4 lbs).
- Maksymalna prędkość jazdy z zamontowanym bagażnikiem nie powinna przekraczać 130 km/h (80 mph).
- W przypadku jazdy w trudnych warunkach lub z pełnym obciążeniem, zaleca się ograniczenie prędkości do 80 km/h (50 mph).
Procedura montażu
Montaż wymaga precyzyjnego rozmieszczenia elementów oznaczonych jako 096, 097, 098 oraz 002 w odpowiednich punktach na dachu pojazdu (przód lewy/prawy, tył lewy/prawy). Przed przystąpieniem do instalacji należy dokładnie oczyścić punkty montażowe na dachu samochodu.
Kluczowe etapy montażu obejmują:
- Przygotowanie punktów montażowych poprzez usunięcie zaślepek i oczyszczenie powierzchni.
- Wkręcenie śrub montażowych z użyciem momentu obrotowego 8 Nm.
- Osadzenie stóp bagażnika (Foot Pack) na przygotowanych punktach.
- Dokręcenie stóp za pomocą dołączonego klucza dynamometrycznego z siłą 4 Nm, aż do usłyszenia charakterystycznego kliknięcia.
Konserwacja i kontakt
Po zakończeniu montażu upewnij się, że wszystkie elementy są stabilnie osadzone. Regularnie sprawdzaj dokręcenie śrub przed każdą dłuższą trasą. W razie pytań technicznych lub problemów z montażem, producentem jest Thule Sweden AB, Borggatan 5, 335 73 Hillerstorp, SWEDEN. Kontakt mailowy: [email protected], strona internetowa: www.thule.com.
Oficjalne zasoby z instrukcji
Informacje o producencie
Thule
Praktyczna pomoc
Typowe problemy
Bagażnik nie pasuje do dachu
Upewnij się, że Twój pojazd to BMW 1-Series (F40) z fabrycznymi punktami montażowymi. Zestaw nie jest przeznaczony do wersji bez tych punktów.
Trudności z dokręceniem stóp
Użyj dedykowanego klucza dynamometrycznego. Dokręcaj do momentu usłyszenia kliknięcia (4 Nm), co zapobiega uszkodzeniu gwintów lub dachu.
Przed użyciem
- Sprawdź, czy posiadasz wszystkie elementy zestawu (096, 097, 098, 002).
- Oczyść punkty montażowe na dachu z brudu i zanieczyszczeń.
- Upewnij się, że klucz dynamometryczny jest ustawiony na 4 Nm.
- Zweryfikuj poprawne przypisanie elementów do odpowiednich narożników dachu (FL, FR, RL, RR).
Ilustracje i schematy

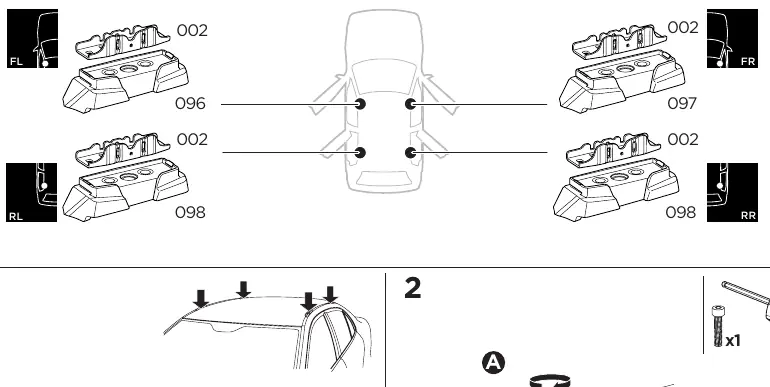

- Schemat rozmieszczenia elementów 096, 097, 098 wskazuje na konkretne pozycje na dachu (przód/tył, lewo/prawo).
- Rysunki 1-6 pokazują krok po kroku proces czyszczenia, wkręcania śrub i zatrzaskiwania stóp bagażnika.
Zgodność modelu
- Zestaw wyłącznie dla BMW 1-Series (F40), 5-drzwiowy hatchback, rocznik 2020 i nowsze.
- Wymaga obecności fabrycznych punktów montażowych (fixpoint).
