Instrukcja obsługi girlandy świetlnej Tivoli 120V Commercial Strand Light

Najważniejsze informacje z instrukcji

Girlanda świetlna Tivoli 120V Commercial Strand Light jest przeznaczona do użytku z zasilaniem 120V AC. System posiada 24 gniazda (E26) na zestaw. Maksymalne obciążenie na gniazdo wynosi 6,5W, a na cały zestaw 156W. W przypadku instalacji zewnętrznych wymagane jest stosowanie gniazd z ochroną GFCI oraz zabezpieczeń przed warunkami atmosferycznymi. Nie należy instalować girlandy w przestrzeniach zamkniętych (np. w sufitach podwieszanych, szafkach).

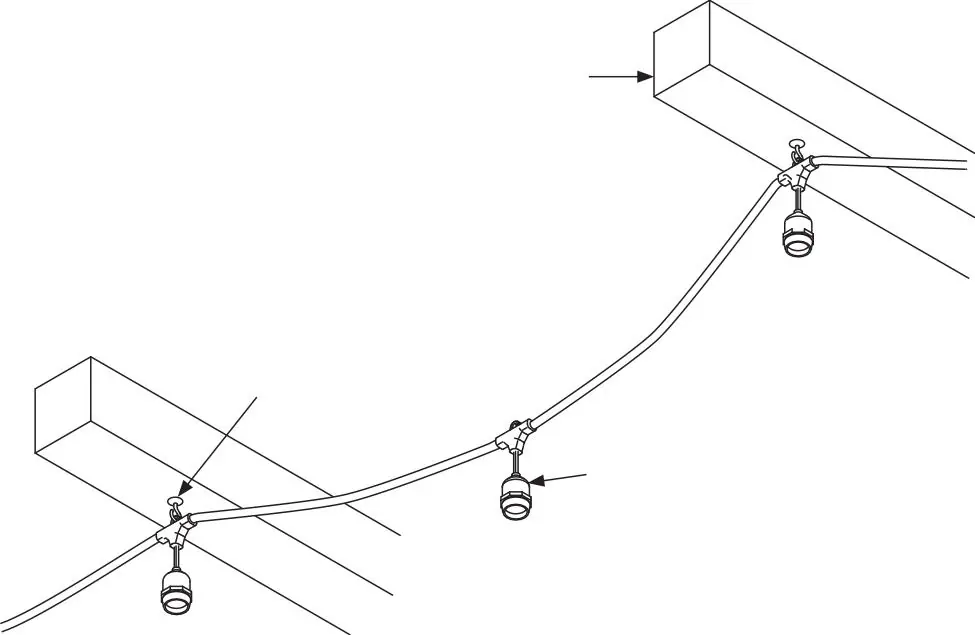

Instalacja na lince nośnej

W przypadku instalacji wiszących wymagane jest użycie linki nośnej (catenary cable), aby uniknąć utraty gwarancji. Linka musi być zamocowana do wsporników konstrukcyjnych za pomocą blokad kablowych (LS-LOCK).

1. Zamontuj śruby oczkowe lub inne elementy mocujące do konstrukcji nośnej.
2. Przełóż linkę przez górny otwór blokady kablowej (zgodnie z kierunkiem strzałki).
3. Przełóż linkę przez śrubę oczkową i wprowadź ją z powrotem do dolnego otworu blokady kablowej.
4. Użyj narzędzia do napinania (LS-TT) w celu uzyskania odpowiedniego naciągu.
5. Aby poluzować linkę, użyj dołączonego klucza, wkładając go w mały otwór nad wejściem kabla.

Instalacja na konstrukcji

Jeśli instalacja odbywa się bezpośrednio na konstrukcji:

1. Zainstaluj haki wkręcane w solidną konstrukcję w odstępach nie większych niż 2-4 stopy.
2. Podłącz odpowiednie gniazda do haków. Pozostałe gniazda pozostaną niepodparte.

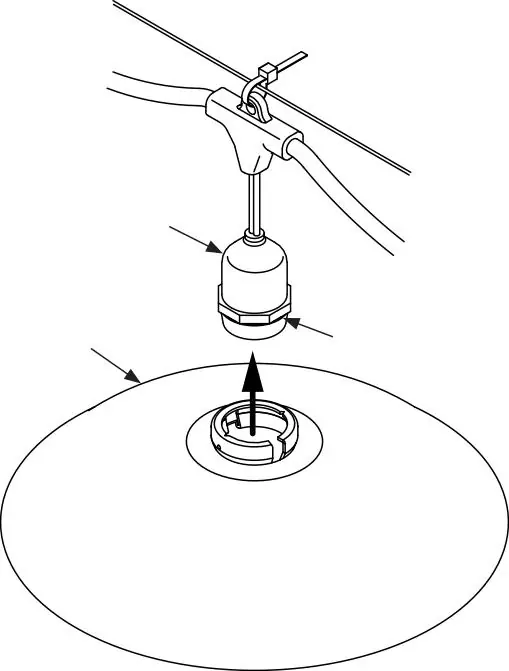

Instalacja opcjonalnych kloszy

1. Zawieś girlandę zgodnie z instrukcją montażu.
2. Włóż pierścień adaptacyjny do otworu klosza, ściskając boki, aż krawędź pierścienia znajdzie się pod otworem. Przekręć pierścień, aby go zablokować.
3. Przytrzymaj gniazdo i dociśnij pierścień adaptacyjny (z zamontowanym kloszem) do dołu gniazda, aż zablokuje się w rowku.
4. Użyj dołączonego klucza imbusowego, aby dokręcić śruby ustalające w kołnierzu i zabezpieczyć klosz.

Instalacja i wymiana żarówek

Gniazda PVC są ciasno dopasowane do żarówek. Zaleca się montaż w temperaturze otoczenia 18-35°C (65-95°F), co zwiększa elastyczność materiału.

• Instalacja: Wkręcaj żarówkę powoli, ale stanowczo, aby rozciągnąć PVC wokół niej. Po wkręceniu wszystkich żarówek podłącz zasilanie i sprawdź, czy wszystkie świecą. Jeśli nie, odłącz zasilanie i popraw styk żarówki w gnieździe.
• Wymiana: Odłącz zasilanie. Przytrzymaj gniazdo jedną ręką, a drugą wykręć żarówkę w kierunku przeciwnym do ruchu wskazówek zegara. Wkręć nową żarówkę Tivolite zgodnie z ruchem wskazówek zegara.

Podłączenie do zasilania

Podłącz przewód zasilający do gniazdka AC. Upewnij się, że używasz gniazdek z uziemieniem (trzy bolce). W przypadku instalacji zewnętrznych używaj wyłącznie przedłużaczy przeznaczonych do użytku na zewnątrz (typy: SEW, SEOW, STW, STOW, SJEOW, SJEOOW, SJW, SJOW, SJOOW, SJTW, SJTOW lub SJTOOW). Łącz maksymalnie 8 zestawów na jednym obwodzie 10A.

Modyfikacje i przycinanie

System można przycinać w terenie:

1. Upewnij się, że zasilanie jest wyłączone.
2. Przytnij girlandę do żądanej długości, pozostawiając minimum 2 cale (ok. 5 cm) zapasu od ostatniego gniazda na zaślepkę.
3. Nałóż silikon RTV (dostarczany we własnym zakresie) na zaślepkę i nałóż ją na koniec girlandy. Pozostaw na 24 godziny do utwardzenia.
