Instrukcja obsługi dalmierza laserowego z miarką Toolcraft 2865714

Poznaj funkcje i obsługę dalmierza laserowego z miarką Toolcraft 2865714. Instrukcja zawiera wskazówki dotyczące pomiarów, ładowania, trybów pracy oraz rozwiązywania problemów.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Dalmierz 2-w-1 obsługuje się za pomocą przycisku pomiaru (włączanie/wyłączanie/pomiar) oraz przycisku FUNC (wybór trybu). Urządzenie posiada wbudowany akumulator ładowany przez USB-C. str. 2, 5

Najważniejsze czynności

Włączanie urządzenia str. 2, 5
Zmiana jednostek miary str. 2, 5

Pierwsze uruchomienie

Naładuj urządzenie przed pierwszym użyciem przez 2-3 godziny. str. 2, 5

Problemy i rozwiązania

Urządzenie nie włącza się

Naładuj akumulator lub zrestartuj urządzenie.

str. 3, 6

Kody błędów

Kod	Znaczenie	Działanie	Strony
Code 204	Błąd obliczeń trygonometrycznych.	Wykonaj pomiar ponownie.	str. 3, 6

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Zasięg lasera	0,35 – 40 m	Zasięg pomiaru odległości	str. 3, 6
Zasilanie	5 V/DC, 2 A	Parametry ładowania	str. 3, 6

Gdzie szukać w PDF

Opis produktu i obsługa str. 2, 5
Dane techniczne i rozwiązywanie problemów str. 3, 6

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 2

Strona 2

Najważniejsze informacje

Dalmierz laserowy z miarką Toolcraft 2865714 to urządzenie 2-w-1, łączące cyfrowy dalmierz laserowy (zasięg do 40 m) oraz tradycyjną miarkę zwijaną (5 m). Przed użyciem należy w pełni naładować wbudowany akumulator. Urządzenie przeznaczone jest wyłącznie do użytku wewnątrz pomieszczeń. Należy unikać kontaktu z wilgocią i nie używać urządzenia w pobliżu instalacji elektrycznych ze względu na metalową taśmę miarki.

Ładowanie akumulatora

Przed pierwszym użyciem lub gdy ikona baterii na wyświetlaczu jest pusta, należy naładować urządzenie. Czas ładowania wynosi od 2 do 3 godzin.

Otwórz osłonę portu ładowania.
Podłącz kabel USB-A do USB-C do urządzenia oraz do zasilacza sieciowego (nie używaj portu USB komputera, gdyż zasilanie może być niewystarczające).
Podczas ładowania na wyświetlaczu widoczna jest animacja. Po zakończeniu ładowania ikona baterii będzie pełna.

Obsługa urządzenia

Włączanie i wyłączanie: Naciśnij przycisk pomiaru, aby włączyć urządzenie. Aby wyłączyć, przytrzymaj przycisk pomiaru przez 5 sekund.

Ustawienia:

Jednostki: Przytrzymaj przycisk jednostek przez 3 sekundy, aby wybrać m, ft, in lub ft/in.
Punkt odniesienia: Użyj przycisku jednostek, aby przełączać punkt odniesienia pomiaru (od przodu lub od tyłu urządzenia).

Tryby pomiaru

Urządzenie oferuje kilka trybów pracy, wybieranych przyciskiem FUNC:

Pomiar odległości: Podstawowy pomiar pojedynczej odległości.
Pomiar w czasie rzeczywistym: Pozwala na ciągły pomiar podczas przesuwania urządzenia.
Powierzchnia: Obliczanie powierzchni na podstawie dwóch pomiarów.
Objętość: Obliczanie objętości na podstawie trzech pomiarów.
Pitagoras (2-punktowy i 3-punktowy): Obliczanie wysokości lub szerokości za pomocą pomiarów pośrednich.

Konserwacja i czyszczenie

Urządzenie nie zawiera części serwisowalnych przez użytkownika. Do czyszczenia używaj wyłącznie lekko zwilżonej, niestrzępiącej się ściereczki. Nie używaj alkoholu ani silnych detergentów. Nie zanurzaj urządzenia w wodzie.

Praktyczna pomoc

Typowe problemy

Urządzenie nie włącza się

Naładuj akumulator, zrestartuj urządzenie lub sprawdź, czy nie zadziałało zabezpieczenie przed wstrząsami.

Wyświetlacz pokazuje same kreski

Trzymaj urządzenie stabilnie, poruszaj laserem wolniej, sprawdź czy cel jest w zasięgu lub zmień powierzchnię pomiaru na mniej odblaskową.

Błąd Code 204

Wystąpił błąd obliczeń trygonometrycznych. Wykonaj pomiar ponownie, dbając o prawidłowe ustawienie urządzenia.

Przed użyciem

Naładuj w pełni akumulator (2-3 godziny).
Ustaw preferowaną jednostkę miary (m, ft, in).
Wybierz odpowiedni punkt odniesienia (przód lub tył urządzenia).
Upewnij się, że mierzony obiekt znajduje się w zasięgu (do 40 m dla lasera, 5 m dla miarki).

Parametry w praktyce

Zasięg lasera: 0,35 – 40 m (dokładność ±3 mm).
Zasięg miarki: 0 – 5 m (klasa dokładności II).
Warunki pracy: Temperatura 0 do +40 °C, wilgotność 10–90%.

Ilustracje i schematy

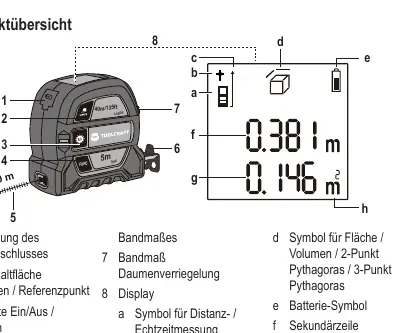

Schemat produktu wskazuje przyciski funkcyjne, port ładowania oraz wyświetlacz.
Diagramy trybów Pitagorasa pokazują, jak ustawić urządzenie pod kątem 90 stopni do celu.
Rysunki instruktażowe pokazują prawidłowe użycie blokady miarki.
