Instrukcja obsługi polerki stołowej Topmaq 1300W
Szybki przewodnik po instrukcji obsługi polerki stołowej Topmaq 1300W. Dowiedz się, jak bezpiecznie montować akcesoria, regulować prędkość obrotową oraz dbać o konserwację urządzenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Polerka stołowa Topmaq 1300W to narzędzie o zmiennej prędkości obrotowej (500-8000 obr./min), przeznaczone do szlifowania i polerowania. Przed przystąpieniem do pracy należy upewnić się, że urządzenie jest prawidłowo uziemione, a napięcie w sieci jest zgodne z tabliczką znamionową. Uwaga: Urządzenie posiada dwa wyłączniki (główny ON-OFF oraz wyłącznik na regulatorze prędkości) – oba muszą być w pozycji OFF przed podłączeniem do zasilania.
Montaż akcesoriów
Podczas montażu należy zwrócić uwagę na podział stron urządzenia:
- Lewa strona: Przeznaczona wyłącznie do montażu tarczy włóknistej (fiber wheel).
- Prawa strona: Przeznaczona wyłącznie do montażu wałka giętkiego i uchwytu wiertarskiego.
- Wrzeciona oznaczone literą "L" montuje się po lewej stronie, a oznaczone "R" po prawej.
Wrzeciona i trzpienie należy nasunąć na wał silnika do oporu i zabezpieczyć dwiema śrubami dociskowymi przy użyciu klucza imbusowego 2.5mm.
Regulacja prędkości
Urządzenie wyposażone jest w elektroniczną regulację prędkości:
- Aby włączyć urządzenie, należy użyć przełącznika ON-OFF oraz ustawić pokrętło prędkości.
- Obrót pokrętła zgodnie z ruchem wskazówek zegara zwiększa prędkość, przeciwnie do ruchu wskazówek zegara – zmniejsza.
- Aby wyłączyć urządzenie, należy przekręcić pokrętło w lewo do pozycji "OFF" (słyszalne kliknięcie) oraz ustawić przełącznik ON-OFF w pozycji "O".
Konserwacja i serwis
- Smarowanie: Zaleca się smarowanie przekładni przy każdej wymianie szczotek węglowych.
- Szczotki węglowe: Należy sprawdzać co 50 godzin pracy. Używać wyłącznie oryginalnych części zamiennych.
- Czyszczenie: Czyścić sprężonym powietrzem. Nie używać rozpuszczalników takich jak benzyna, amoniak czy detergenty zawierające amoniak, gdyż uszkadzają plastikowe elementy.
Praktyczna pomoc
Typowe problemy
Urządzenie nie uruchamia się
Sprawdź, czy oba wyłączniki (główny ON-OFF oraz wyłącznik na regulatorze prędkości) są w pozycji włączonej. Regulator prędkości musi być przekręcony poza pozycję OFF.
Akcesoria wypadają lub są niestabilne
Upewnij się, że śruby dociskowe na wrzecionie są dokręcone kluczem imbusowym 2.5mm i trafiają w płaską część wału silnika.
Uszkodzenie plastikowych elementów obudowy
Unikaj czyszczenia urządzenia benzyną, amoniakiem lub rozpuszczalnikami chlorowanymi.
Przed użyciem
- Sprawdź, czy napięcie w gniazdku jest zgodne z tabliczką znamionową.
- Upewnij się, że urządzenie jest prawidłowo uziemione.
- Sprawdź, czy wyłącznik główny jest w pozycji OFF przed podłączeniem do prądu.
- Upewnij się, że akcesoria są zamontowane po właściwej stronie (lewa/prawa).
- Załóż okulary ochronne i odpowiednią odzież roboczą (bez luźnych elementów).
Parametry w praktyce
- 500-8000 RPM
- Zakres regulowanej prędkości obrotowej.
- Chuck capacity 1-10mm
- Zakres średnic chwytu dla uchwytu wiertarskiego.
Ilustracje i schematy

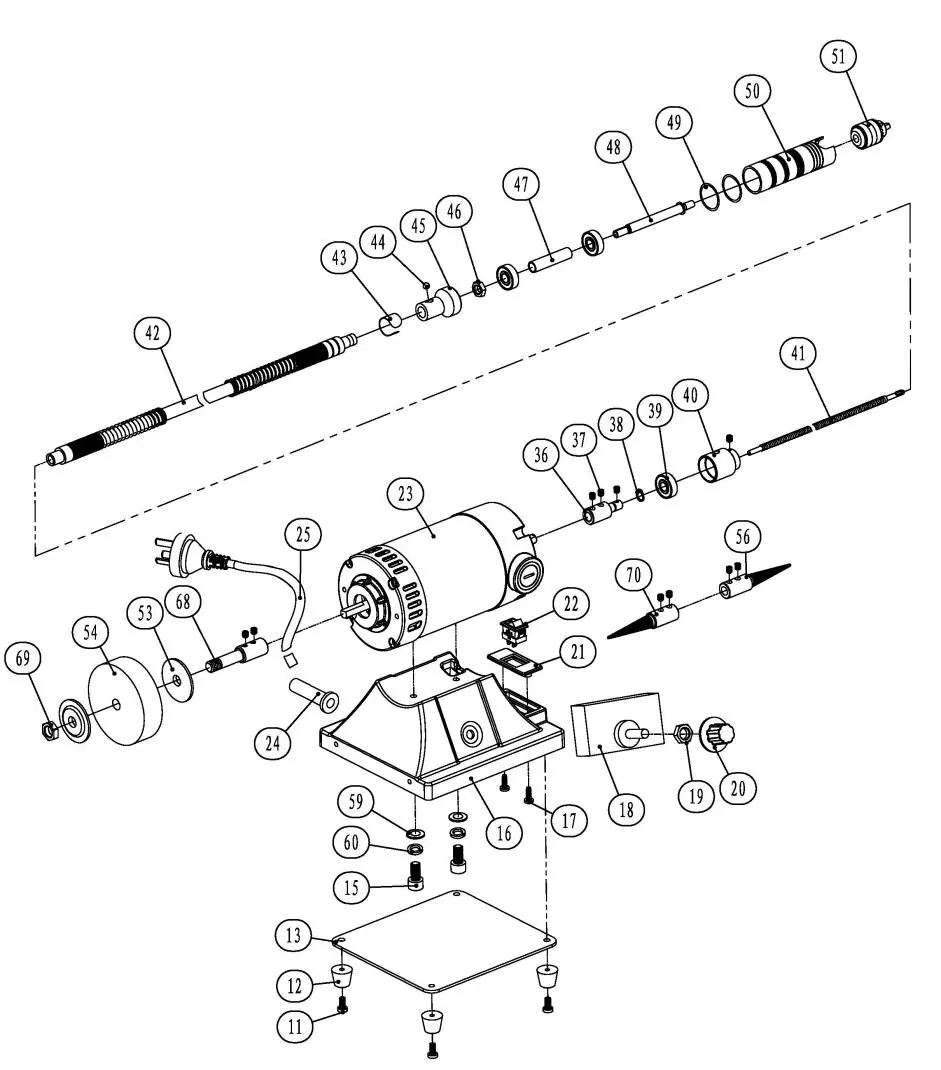

- Schemat montażowy (strona 6) przedstawia numerację części i ich wzajemne położenie.

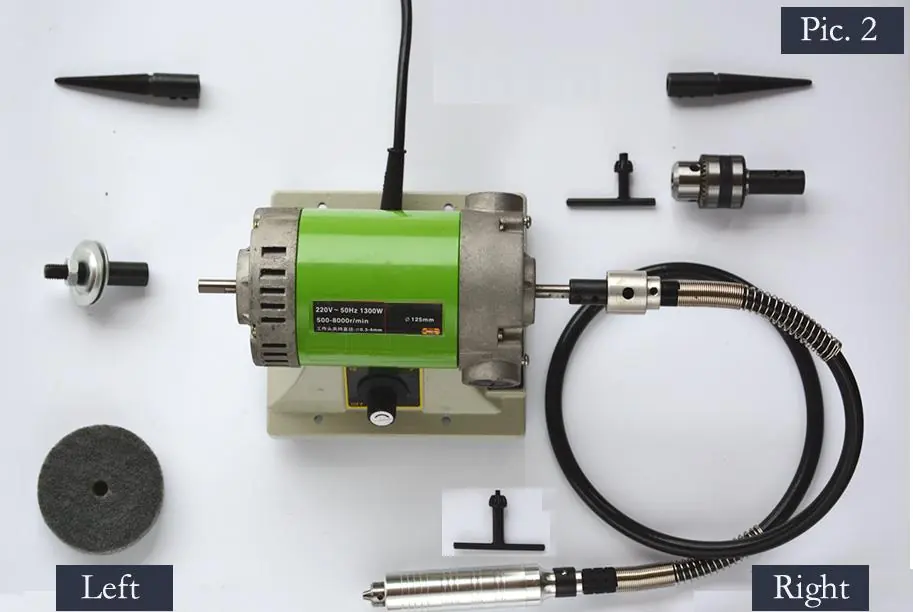

- Zdjęcie nr 2 (strona 4) ilustruje podział na lewą i prawą stronę montażową.
Zgodność modelu
- Tarcza włóknista (Fiber wheel) może być montowana tylko po lewej stronie.
- Wałek giętki i uchwyt wiertarski mogą być montowane tylko po prawej stronie.
