Instrukcja obsługi pojazdu użytkowego Toro Workman MDX-D 07236TC

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy pojazdu użytkowego Toro Workman MDX-D (model 07236TC). Dokument zawiera kluczowe wytyczne dotyczące bezpieczeństwa, procedury montażu, codziennej obsługi oraz harmonogram konserwacji. Użytkownik jest odpowiedzialny za bezpieczną eksploatację pojazdu i przestrzeganie zaleceń serwisowych.

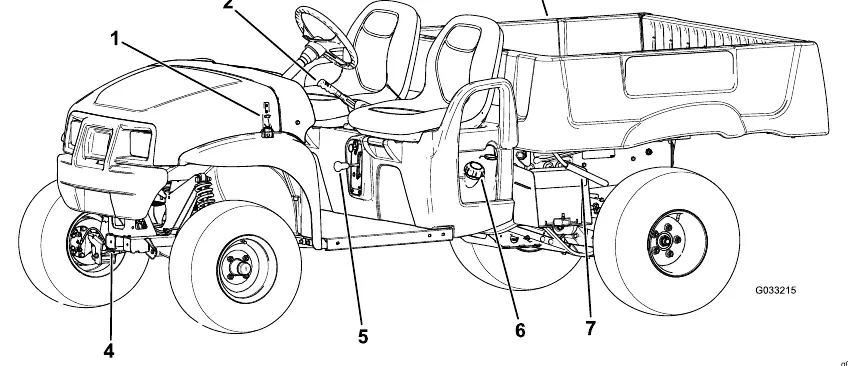

Opis urządzenia i sterowanie

Pojazd wyposażony jest w szereg elementów sterujących, z którymi należy się zapoznać przed uruchomieniem:

• Panel sterowania: Zawiera stacyjkę, wskaźnik motogodzin, przełącznik świateł, kontrolki (olej, temperatura, akumulator, świece żarowe) oraz gniazdo zasilania.
• Elementy sterujące: Pedał gazu, pedał hamulca, dźwignia hamulca postojowego oraz selektor zmiany biegów (przód, tył, neutral).
• Skrzynia ładunkowa: Wyposażona w dźwignię do podnoszenia i otwierania tylnej burty.

Przygotowanie do pracy

Przed pierwszym użyciem należy wykonać następujące czynności:

1. Montaż kierownicy: Zabezpiecz kierownicę na wale za pomocą nakrętki zabezpieczającej (moment dokręcania 27-34 Nm).
2. Podłączenie akumulatora: Najpierw podłącz przewód dodatni (czerwony), a następnie ujemny (czarny).
3. Sprawdzenie płynów: Skontroluj poziom oleju silnikowego, płynu hamulcowego oraz płynu w przekładni.
4. Docieranie hamulców: Wykonaj procedurę docierania (burnishing) poprzez 10-krotne zatrzymanie pojazdu z pełnej prędkości.

Obsługa pojazdu

Podczas eksploatacji należy przestrzegać zasad bezpieczeństwa:

• Uruchamianie: Włóż kluczyk, wciśnij hamulec, przekręć kluczyk w pozycję ON, poczekaj na zgaśnięcie kontrolki świec żarowych, a następnie przekręć w pozycję START.
• Skrzynia ładunkowa: Zawsze używaj podpory (prop rod) podczas pracy pod podniesioną skrzynią. Nie przewoź pasażerów w skrzyni ładunkowej.
• Teren: Unikaj gwałtownych manewrów na zboczach. W przypadku utraty przyczepności na wzniesieniu, powoli użyj hamulców i zjedź tyłem.

Konserwacja i serwis

Regularna konserwacja jest niezbędna dla trwałości pojazdu:

• Codziennie: Sprawdź poziom oleju, płynu hamulcowego, ciśnienie w oponach (55-103 kPa) oraz działanie hamulców.

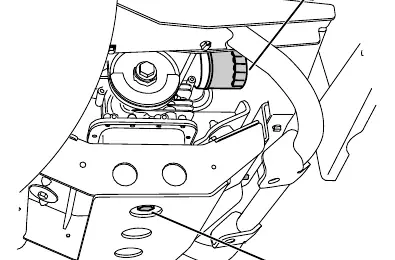

• Wymiana oleju: Pierwsza wymiana po 50 godzinach, kolejne co 150 godzin. Stosuj olej klasy API CH-4, CI-4, CJ-4 lub wyższej.
• Układ paliwowy: Wymieniaj filtr paliwa co 800 godzin.

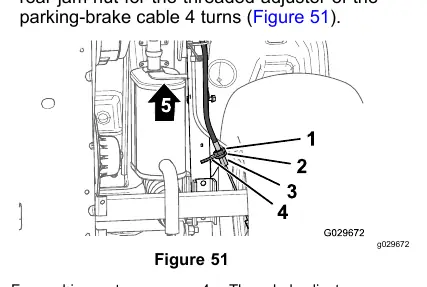

• Hamulce: Sprawdzaj grubość okładzin (wymiana, jeśli poniżej 1.6 mm). Reguluj linki hamulca postojowego, aby uzyskać odpowiednią siłę zaciągania.

Rozwiązywanie problemów

W przypadku problemów z wibracjami sprawdź odstęp zderzaka paska (belt-pull bumper), który powinien wynosić 2.2 mm. Jeśli silnik się przegrzewa, wyczyść żebra chłodzące i sprawdź poziom płynu chłodzącego. Wszelkie poważne naprawy powinny być wykonywane przez autoryzowany serwis Toro.
