Katalog części kosiarki Toro 13-32H - Instrukcja i schematy
Szybki przewodnik po katalogu części zamiennych do kosiarki Toro 13-32H. Znajdź numery referencyjne, schematy montażowe i listy części dla układu napędowego, silnika Briggs & Stratton oraz podwozia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z katalogu
Ten dokument jest oficjalnym katalogiem części zamiennych dla kosiarki Toro 13-32H (Model 70186). Zawiera szczegółowe schematy (widoki rozstrzelone) oraz listy części dla wszystkich głównych podzespołów maszyny oraz silnika Briggs & Stratton 31G777-0121-E1. Katalog jest niezbędny do prawidłowej identyfikacji i zamawiania komponentów.
Jak korzystać z katalogu
Aby zamówić części, należy podać numer części, ilość oraz opis. Każda część na ilustracji posiada numer referencyjny, który odpowiada pozycji na liście części. Katalog wykorzystuje dwa formaty numeracji:
- Numery referencyjne: Wskazują konkretną część na ilustracji.
- Zespoły (Assemblies): Części w zespołach mają numery w formacie a:b (np. 6:1), gdzie 'a' to numer zespołu, a 'b' to numer części wewnątrz zespołu.
- Ilość: Jeśli numer referencyjny wskazuje więcej niż jedną część, format to nX y (np. 2X 37 oznacza dwie sztuki części nr 37).
Struktura katalogu
Katalog podzielony jest na sekcje obejmujące:

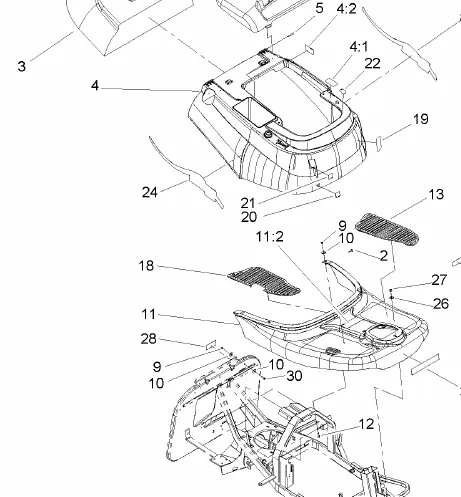

- Podwozie i naklejki: Obudowy, naklejki ostrzegawcze i informacyjne.

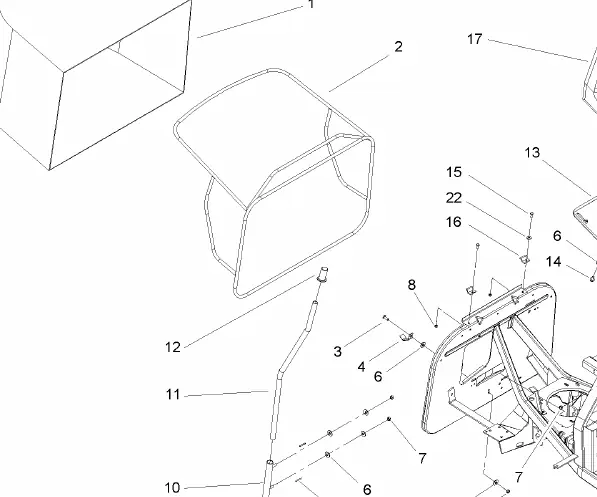

- Siedzisko i kosz: Elementy montażowe siedziska i kosza na trawę.

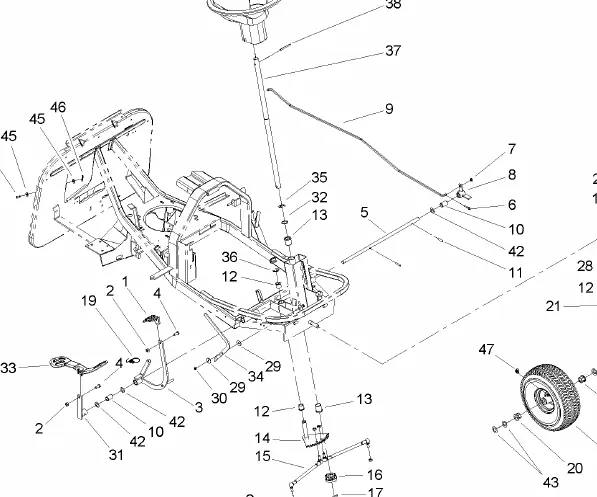

- Oś przednia i układ kierowniczy: Mechanizmy sterowania i przednie zawieszenie.

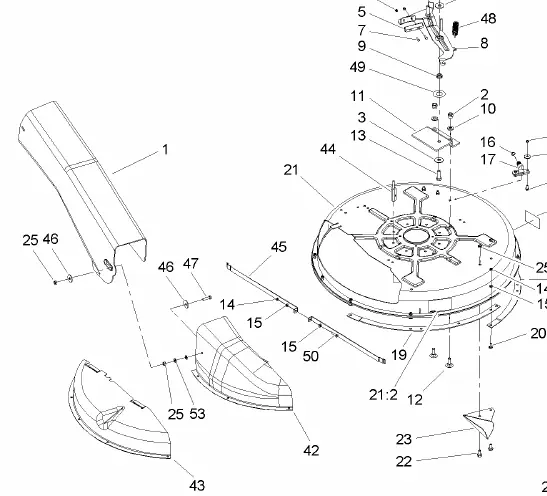

- Agregat tnący (Deck) i wrzeciona: Komponenty tnące, paski i osłony.

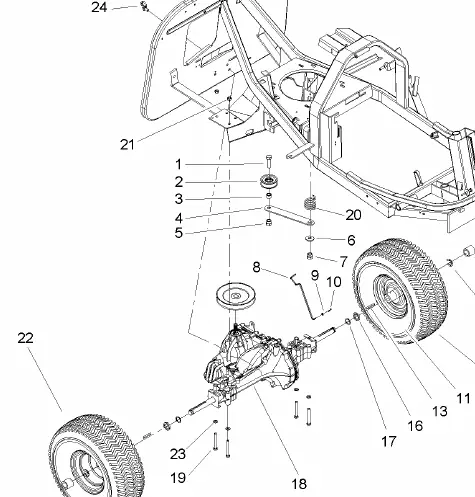

- Układ napędowy i skrzynia biegów: Skrzynia hydrostatyczna i tylne koła.

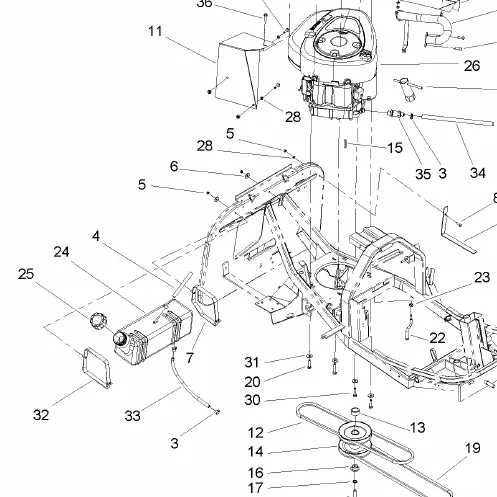

- Silnik i zbiornik paliwa: Układ paliwowy, wydechowy i mocowanie silnika.
- Układ elektryczny: Przełączniki, kable i akumulator.
Podzespoły silnika Briggs & Stratton
Katalog zawiera szczegółowe schematy silnika Briggs & Stratton 31G777-0121-E1, w tym: cylinder, głowica, wał korbowy, układ smarowania (filtr, pompa), gaźnik, regulator obrotów, obudowa dmuchawy, rozrusznik oraz zestawy uszczelek.
Skróty i oznaczenia
W opisach części użyto skrótów, np. ASM (assembly - zespół), HH (hex head - łeb sześciokątny), HHF (hex head flange - łeb sześciokątny z kołnierzem), LH (left hand - lewa strona), RH (right hand - prawa strona).
Informacje o producencie
The Toro Company
Praktyczna pomoc
Przed użyciem
- Sprawdź numer modelu (70186) na tabliczce znamionowej.
- Zidentyfikuj numer referencyjny części na schemacie.
- Sprawdź ilość (Qty) potrzebną do montażu.
- Upewnij się, czy część jest częścią zespołu (np. 6:1, 6:2).
- Sprawdź, czy część wymaga uszczelki lub zestawu naprawczego.
Parametry w praktyce
- Model No. 70186
- Główny numer modelu kosiarki.
Ilustracje i schematy
- Schematy przedstawiają widoki rozstrzelone (exploded views) ułatwiające demontaż i montaż.
- Numery referencyjne na rysunku odpowiadają numerom w tabeli obok.
- Zespoły (assemblies) są oznaczone numerami głównymi, a ich składowe numerami z dwukropkiem (np. 6:1).
Zgodność modelu
- Części silnika dotyczą konkretnego modelu Briggs & Stratton 31G777-0121-E1.
- Katalog dotyczy modeli o numerach seryjnych 240000001 i wyższych.
