Instrukcja obsługi kosiarki bębnowej Sun Joe MJ503M

Szybki przewodnik po instrukcji obsługi kosiarki bębnowej Sun Joe MJ503M. Dowiedz się, jak złożyć urządzenie, ustawić wysokość koszenia, regulować ostrza oraz bezpiecznie konserwować kosiarkę.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Montaż uchwytu (Fig. 1) Strona 5 Regulacja wysokości koszenia (Fig. 4) Strona 6 Test cięcia papierem (Fig. 6) Strona 6 Regulacja śrub ostrzy (Fig. 7) Strona 6 Tryb transportowy (Fig. 10) Strona 7

Najważniejsze informacje

Kosiarka bębnowa Sun Joe MJ503M to urządzenie ręczne, które wymaga regularnej konserwacji i prawidłowego ustawienia ostrzy dla optymalnej wydajności. Przed użyciem należy upewnić się, że teren jest wolny od kamieni, drutów i innych przedmiotów, które mogą uszkodzić mechanizm lub zostać wyrzucone przez ostrza. Kosiarka nie jest przeznaczona do koszenia bardzo wysokich chwastów.

Montaż

Urządzenie wymaga prostego montażu uchwytu:

Montaż uchwytu (Fig. 1)
Montaż uchwytu (Fig. 1)
  • Połącz dolne rurki uchwytu z górnymi za pomocą dołączonych pokręteł i śrub.
  • Połącz obie części górnego uchwytu za pomocą śruby i pokrętła.
  • Wyrównaj otwory w dolnej części uchwytu z bolcami na korpusie kosiarki i dociśnij, aż wskoczą na miejsce.

Obsługa i regulacja wysokości

Wysokość koszenia można regulować w 9 pozycjach (od 1,1 cala do 2,9 cala / 27 mm - 73 mm):

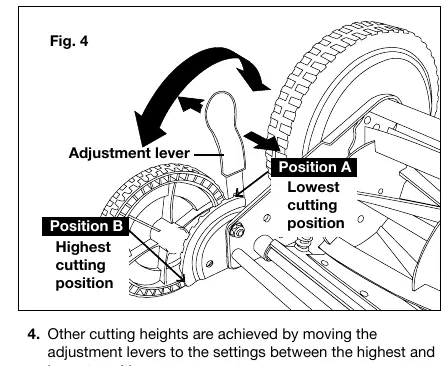

Regulacja wysokości koszenia (Fig. 4)
Regulacja wysokości koszenia (Fig. 4)
  • Dźwignie regulacji wysokości znajdują się przy mniejszych kołach.
  • Pociągnij dźwignie po obu stronach kosiarki i ustaw je w żądanej pozycji (A dla najniższej, B dla najwyższej).
  • Ważne: Obie dźwignie muszą być ustawione w tej samej pozycji.

Regulacja ostrzy

Jeśli kosiarka tnie nierówno lub jest trudna do pchania, należy sprawdzić ustawienie ostrzy:

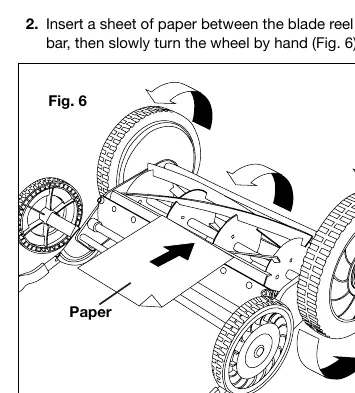

Test cięcia papierem (Fig. 6)
Test cięcia papierem (Fig. 6)

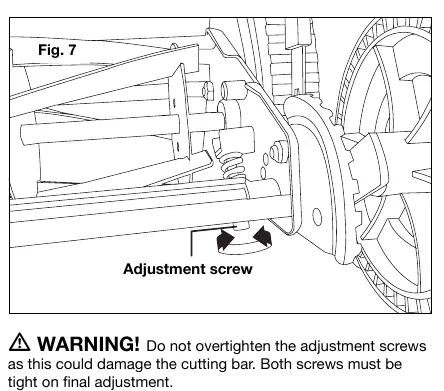

Regulacja śrub ostrzy (Fig. 7)
Regulacja śrub ostrzy (Fig. 7)
  • Umieść kosiarkę na płaskiej powierzchni.
  • Włóż kartkę papieru między bęben z ostrzami a listwę tnącą.
  • Obracaj koło ręcznie – ostrza powinny równomiernie przecinać papier na całej długości.
  • Jeśli cięcie jest przerywane, użyj śrub regulacyjnych z tyłu kosiarki, aby przybliżyć lub oddalić listwę tnącą od ostrzy.

Wskazówki dotyczące koszenia

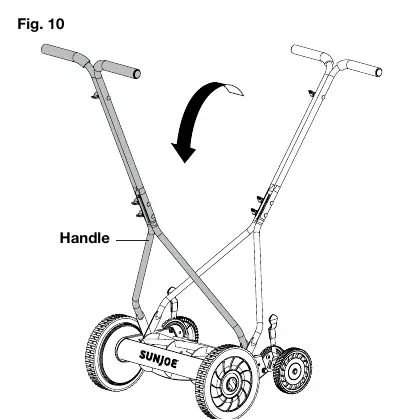

Tryb transportowy (Fig. 10)
Tryb transportowy (Fig. 10)
  • Zasada 1/3: Nigdy nie ścinaj więcej niż 1/3 wysokości trawy podczas jednego koszenia.
  • Wysoka trawa: W przypadku bardzo wysokiej trawy wykonaj pierwsze koszenie na maksymalnej wysokości, a następnie powtórz proces na niższym ustawieniu.
  • Tryb transportowy: Aby bezpiecznie przemieścić kosiarkę bez obracania ostrzy, przełóż uchwyt nad bębnem i pchaj kosiarkę z drugiej strony.

Konserwacja

  • Regularnie czyść kosiarkę z resztek trawy za pomocą miękkiej szczotki.
  • Smaruj powierzchnie tnące, wał bębna i koła lekkim olejem lub smarem.
  • Przechowuj urządzenie w suchym miejscu.

Praktyczna pomoc

Typowe problemy

Kosiarka ciężko się pcha lub nierówno kosi

Sprawdź wyrównanie ostrzy względem listwy tnącej. Wymagana może być regulacja śrubami z tyłu urządzenia.

Kosiarka nie ścina wysokich chwastów (np. mniszka lekarskiego)

Kosiarki bębnowe mogą zginać chwasty zamiast je ścinać. Należy kosić częściej, aby zapobiec ich przerostowi.

Przed użyciem

  • Sprawdź, czy wszystkie części są w zestawie (korpus, uchwyty, śruby).
  • Upewnij się, że obszar koszenia jest wolny od kamieni, zabawek i drutów.
  • Sprawdź, czy ostrza są ostre i prawidłowo wyregulowane.
  • Załóż odpowiednie obuwie (nie używaj sandałów ani nie koś boso).
  • Upewnij się, że wszystkie śruby i nakrętki są dokręcone.

Parametry w praktyce

Szerokość koszenia
14 cali (35,6 cm) – efektywna szerokość pasa koszenia.
Wysokość koszenia
1,1 - 2,9 cala (27 - 73 mm) – regulowana w 9 pozycjach.

Ilustracje i schematy

  • Rysunek 1-3: Instrukcja montażu uchwytu do korpusu kosiarki.
  • Rysunek 4: Sposób obsługi dźwigni regulacji wysokości koszenia.
  • Rysunek 6: Test cięcia papierem w celu weryfikacji ostrości i ustawienia ostrzy.
  • Rysunek 7: Lokalizacja śrub regulacyjnych listwy tnącej.
  • Rysunek 10: Ustawienie uchwytu w trybie transportowym.

Zgodność modelu

  • Kosiarka nie jest przeznaczona do koszenia mokrej trawy.
  • Nie używaj kosiarki na bardzo stromych zboczach.
