Instrukcja obsługi elektrycznego pojazdu użytkowego TORO Workman GTX 07131TC

Przegląd pojazdu Toro Workman GTX

Toro Workman GTX (model 07131TC) to zaawansowany elektryczny pojazd użytkowy zaprojektowany do pracy w wymagających warunkach. Niniejsza dokumentacja stanowi oficjalny katalog części zamiennych, niezbędny do prawidłowej konserwacji i naprawy pojazdu. Użytkownicy znajdą tutaj szczegółowe rozbicie podzespołów na części pierwsze wraz z ich numerami katalogowymi, co ułatwia identyfikację i zamawianie odpowiednich komponentów.

Struktura i podzespoły

Pojazd składa się z wielu zintegrowanych systemów, które zapewniają jego wydajność i bezpieczeństwo. Kluczowe sekcje obejmują:

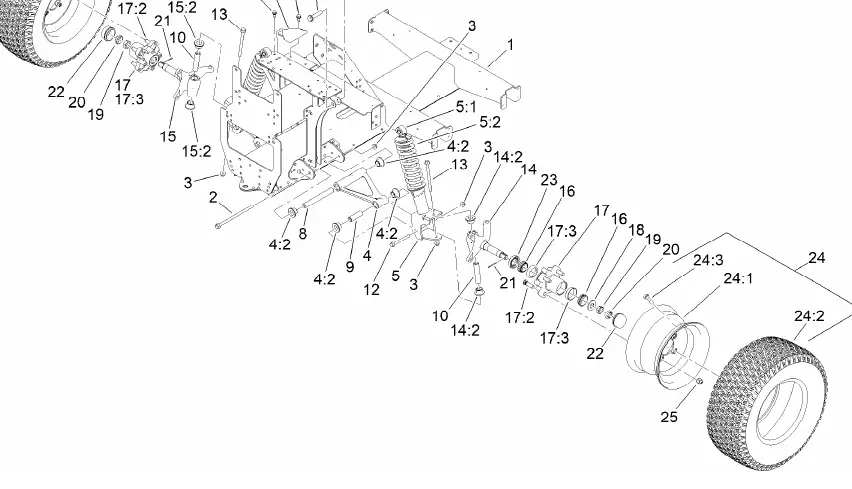

• Rama i zawieszenie: Przednie i tylne ramy wraz z układami zawieszenia, amortyzatorami oraz stabilizatorami, które odpowiadają za stabilność i komfort jazdy.

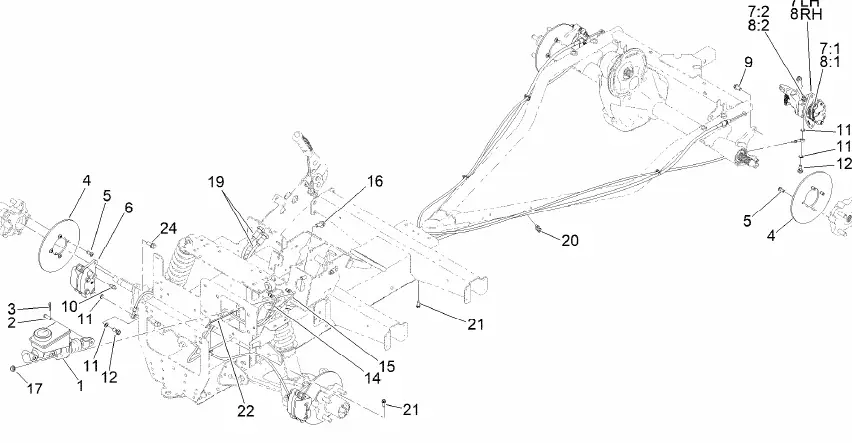

• Układ hamulcowy: Kompletny system obejmujący pompę hamulcową, zaciski oraz przewody, zapewniający skuteczne zatrzymywanie pojazdu.
• Układ napędowy: Silnik elektryczny oraz przekładnia (transaxle), które stanowią serce napędu pojazdu.
• Instalacja elektryczna: Zaawansowany system sterowania, w tym kontroler Sevcon, pokładowa ładowarka oraz zestaw akumulatorów, które wymagają szczególnej uwagi podczas serwisowania.
• Elementy sterowania i nadwozia: Układ kierowniczy, pedały, deska rozdzielcza oraz elementy nadwozia, takie jak maska i skrzynia ładunkowa.

Zasady zamawiania części

Aby zapewnić poprawną identyfikację części, należy korzystać z numerów referencyjnych podanych na schematach. W przypadku zespołów serwisowych, numery są formatowane jako a:b, gdzie 'a' oznacza cały zespół, a 'b' konkretny element. W przypadku części występujących w większej ilości, stosuje się format nX y, gdzie 'n' oznacza liczbę sztuk. Zawsze należy podawać dokładny numer części, ilość oraz opis, aby uniknąć błędów w zamówieniu.

Bezpieczeństwo i konserwacja

Regularna konserwacja jest kluczowa dla długowieczności pojazdu. Należy regularnie sprawdzać stan połączeń elektrycznych, poziom naładowania akumulatorów oraz sprawność układu hamulcowego. Wszelkie prace serwisowe powinny być wykonywane zgodnie z zaleceniami producenta, przy użyciu oryginalnych części zamiennych Toro. Należy pamiętać o zachowaniu ostrożności przy pracy z układami wysokiego napięcia oraz gorącymi powierzchniami.
