Katalog części zamiennych pojazdu użytkowego Toro Workman MDX
Oficjalny katalog części zamiennych dla pojazdu użytkowego Toro Workman MDX (model 07235TC). Znajdź numery części, schematy montażowe i informacje o podzespołach.
Spis treści
Wprowadzenie do katalogu części
Niniejszy dokument stanowi oficjalny katalog części zamiennych dla pojazdu użytkowego Toro Workman MDX, model 07235TC (numery seryjne 414401281 i wyższe). Katalog został przygotowany w celu ułatwienia identyfikacji oraz zamawiania oryginalnych komponentów niezbędnych do serwisowania i naprawy pojazdu. Użytkownicy znajdą tutaj szczegółowe schematy rozłożeniowe poszczególnych układów oraz listy części z przypisanymi numerami katalogowymi.
Struktura i obsługa katalogu
Katalog podzielony jest na sekcje odpowiadające głównym podzespołom pojazdu. Każdy schemat zawiera odnośniki numeryczne, które odpowiadają pozycjom w tabelach poniżej rysunków. W przypadku zespołów serwisowych, katalog stosuje specjalne formatowanie numerów referencyjnych (np. a:b), co pozwala na łatwe rozróżnienie całego zespołu od jego poszczególnych elementów składowych. Warto zwrócić uwagę na oznaczenia ilościowe, które informują, ile sztuk danej części jest wymaganych w konkretnym montażu.
Główne układy pojazdu
Dokumentacja obejmuje szeroki zakres podzespołów, w tym:
- Rama i zawieszenie: Szczegółowe schematy przedniej i tylnej ramy wraz z elementami zawieszenia, amortyzatorami i wahaczami.

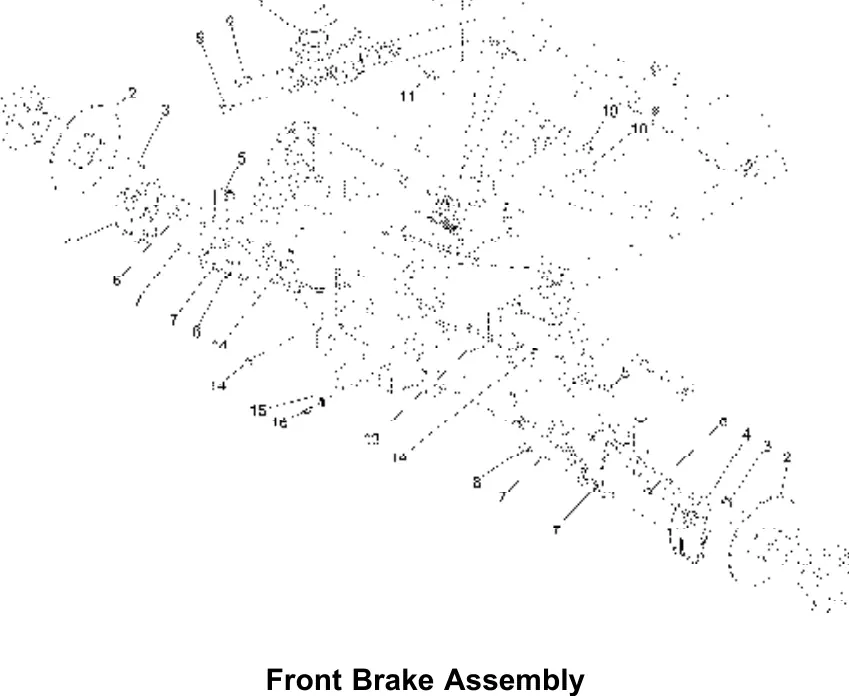

- Układ hamulcowy: Rozbicie na przedni i tylny układ hamulcowy, w tym pompa hamulcowa, zaciski, bębny oraz przewody.
- Układ napędowy i silnik: Informacje dotyczące silnika Briggs & Stratton, sprzęgła głównego i wtórnego, przekładni (transaxle) oraz układu paliwowego.
- Układ kierowniczy i sterowanie: Komponenty kolumny kierowniczej, przekładni kierowniczej oraz układu pedałów i zmiany biegów.
- Elektryka i osprzęt: Schematy instalacji elektrycznej, rozrusznika-generatora, akumulatora oraz panelu sterowania.
- Nadwozie: Elementy maski, błotników, deski rozdzielczej oraz skrzyni ładunkowej.
Zamawianie części i akcesoria
Aby zapewnić poprawną realizację zamówienia, należy zawsze podawać dokładny numer części, żądaną ilość oraz opis. Katalog zawiera również listę dostępnych akcesoriów i opcjonalnego wyposażenia, takiego jak zestawy oświetlenia, kabiny, wyciągarki czy specjalistyczne opony, które pozwalają na dostosowanie pojazdu Workman MDX do specyficznych potrzeb użytkownika. W przypadku części silnikowych, niektóre elementy wymagają kontaktu bezpośrednio z producentem silnika (Briggs & Stratton).
Informacje o producencie
The Toro Company
Praktyczna pomoc
Typowe problemy
Trudności z identyfikacją części w zespole
Użyj formatu referencyjnego a:b, gdzie 'a' to numer zespołu, a 'b' to numer części wewnątrz zespołu.
Brak części w katalogu
Sprawdź sekcję 'Attachments and Accessories' lub skontaktuj się z autoryzowanym serwisem Toro.
Przed użyciem
- Sprawdź poziom płynów eksploatacyjnych
- Zweryfikuj stan opon i ciśnienie
- Upewnij się, że wszystkie osłony są na miejscu
- Sprawdź działanie hamulców
- Zweryfikuj stan naładowania akumulatora
Parametry w praktyce
- Model No. 07235TC
- Oznaczenie modelu pojazdu Workman MDX.
- Serial No. 414401281 and Up
- Zakres numerów seryjnych, dla których obowiązuje ten katalog.
Ilustracje i schematy
- Numery referencyjne na rysunkach odpowiadają tabelom z numerami części.
- Format nX y oznacza ilość 'n' sztuk części o numerze 'y'.
- Kropka (●) przy części oznacza, że nie jest ona serwisowana oddzielnie.
Zgodność modelu
- Części silnikowe mogą wymagać kontaktu z serwisem Briggs & Stratton.
- Akcesoria są specyficzne dla roczników i serii Workman MD/MDX.
