Instrukcja obsługi podpory warsztatowej Tradequip 1198T

Najważniejsze informacje z instrukcji

Podpora warsztatowa Tradequip 1198T służy do częściowego podparcia komponentów pojazdu podczas ich demontażu lub montażu. Urządzenie jest przeznaczone do użytku w profesjonalnym środowisku warsztatowym, wyłącznie pod podnośnikami dwu- lub czterokolumnowymi lub w kanałach warsztatowych. Maksymalny udźwig wynosi 680 kg.

Bezpieczeństwo i zasady użytkowania

Przed przystąpieniem do pracy należy zapoznać się z instrukcją. Podczas obsługi urządzenia należy stosować środki ochrony indywidualnej: okulary ochronne, obuwie ochronne oraz odzież przylegającą. Należy również związać długie włosy i zdjąć biżuterię.

• Podporę należy ustawiać wyłącznie na twardym, równym podłożu (beton).
• Nie używać podpory do stabilizacji lub podnoszenia całego pojazdu.
• Nie przekraczać dopuszczalnego obciążenia 680 kg.
• Zawsze centruj obciążenie na siodełku podpory.
• Przed użyciem przeprowadź kontrolę wzrokową pod kątem pęknięć, uszkodzeń lub brakujących części.

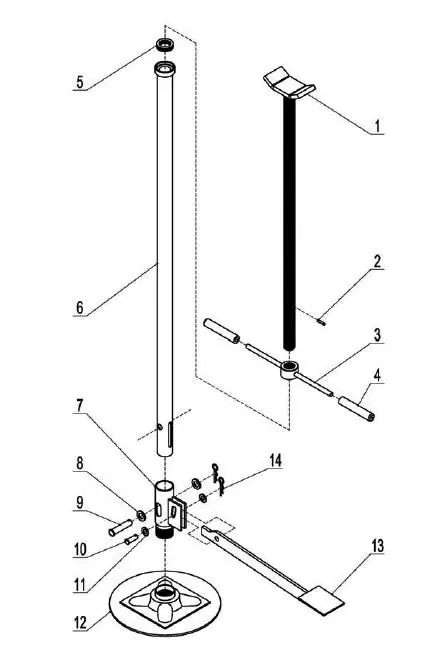

Montaż urządzenia

1. Wsuń mniejszy koniec gwintowanej kolumny przez dolną część wspornika, tak aby wystawał z góry.
2. Umieść łożysko na gwintowanej części, trzymając zespół w pozycji poziomej.
3. Nakręć uchwyt regulacyjny zgodnie z ruchem wskazówek zegara na gwintowaną część.
4. Włóż zawleczkę przez siodełko i gwintowaną kolumnę, aby zamocować siodełko.
5. Wsuń zespół wspornika na podstawę, ustawiając szczelinę w stronę mocowania pedału.
6. Zabezpiecz wspornik za pomocą większego sworznia, podkładki i zawleczki typu R.
7. Włóż pedał w szczelinę i zabezpiecz pozostałym sworzniem, podkładką i zawleczką typu R.

Obsługa podpory

Podnoszenie: Obracaj uchwyt regulacyjny zgodnie z ruchem wskazówek zegara, aż siodełko zetknie się z ładunkiem. Upewnij się, że ładunek jest wyśrodkowany. Drobne korekty wysokości można wykonać, naciskając pedał nożny.

Opuszczanie: Obracaj uchwyt regulacyjny przeciwnie do ruchu wskazówek zegara. Ostrożnie usuń podporę spod pojazdu.

Konserwacja i serwis

Okresowo sprawdzaj, czy wszystkie części poruszają się swobodnie. Nie smaruj ani nie oliw żadnej części urządzenia. W przypadku pojawienia się rdzy, zeszlifuj ją i zabezpiecz odpowiednią farbą. Urządzenie nie posiada części zamiennych. W przypadku uszkodzeń należy wycofać sprzęt z eksploatacji i skontaktować się z autoryzowanym serwisem.

Dane techniczne

• Maksymalne obciążenie: 680 kg
• Wysokość minimalna: 1370 mm
• Wysokość maksymalna: 2045 mm
• Średnica podstawy: 300 mm
• Waga: 16,5 kg
