Instrukcja obsługi klimatyzatora przenośnego TradeQuip 1031T
Szybki przewodnik po obsłudze i konserwacji klimatyzatora przenośnego TradeQuip 1031T. Dowiedz się, jak prawidłowo zainstalować przewody, obsługiwać panel sterowania, dbać o zbiornik kondensatu i bezpiecznie użytkować urządzenie.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji

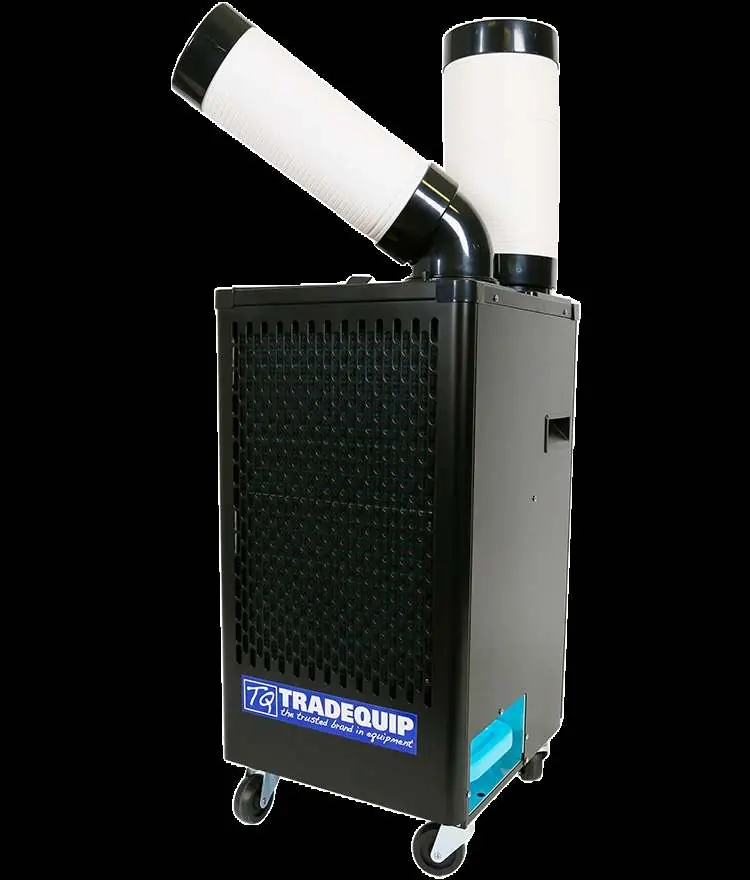

Klimatyzator przenośny TradeQuip 1031T jest przeznaczony do chłodzenia punktowego w warsztatach, magazynach i biurach. Urządzenie wymaga zasilania 240V/50Hz/10A. Przed pierwszym użyciem należy pozostawić urządzenie w pozycji pionowej przez co najmniej 3 godziny. Urządzenie nie jest przeznaczone do użytku domowego.
Instalacja i pierwsze uruchomienie
- Ustaw urządzenie na równej, stabilnej powierzchni i zablokuj hamulce kół.
- Zainstaluj kolanko wylotowe, wyrównując wypustki i obracając w lewo do zablokowania.
- Podłącz przewód zimnego powietrza do kolanka, obracając do zablokowania.
- Włóż przewód gorącego powietrza do otworu wylotowego ciepła.
- Zapewnij minimalny odstęp 300 mm od ścian/przeszkód dla wlotu i wylotu zimnego powietrza oraz 900 mm dla wylotu gorącego powietrza.
Obsługa
Użyj panelu sterowania, aby uruchomić urządzenie. Wybierz prędkość wentylatora (Low/High). Kompresor uruchamia się automatycznie po wybraniu trybu chłodzenia. Zawsze wyłączaj urządzenie za pomocą panelu sterowania przed odłączeniem zasilania.

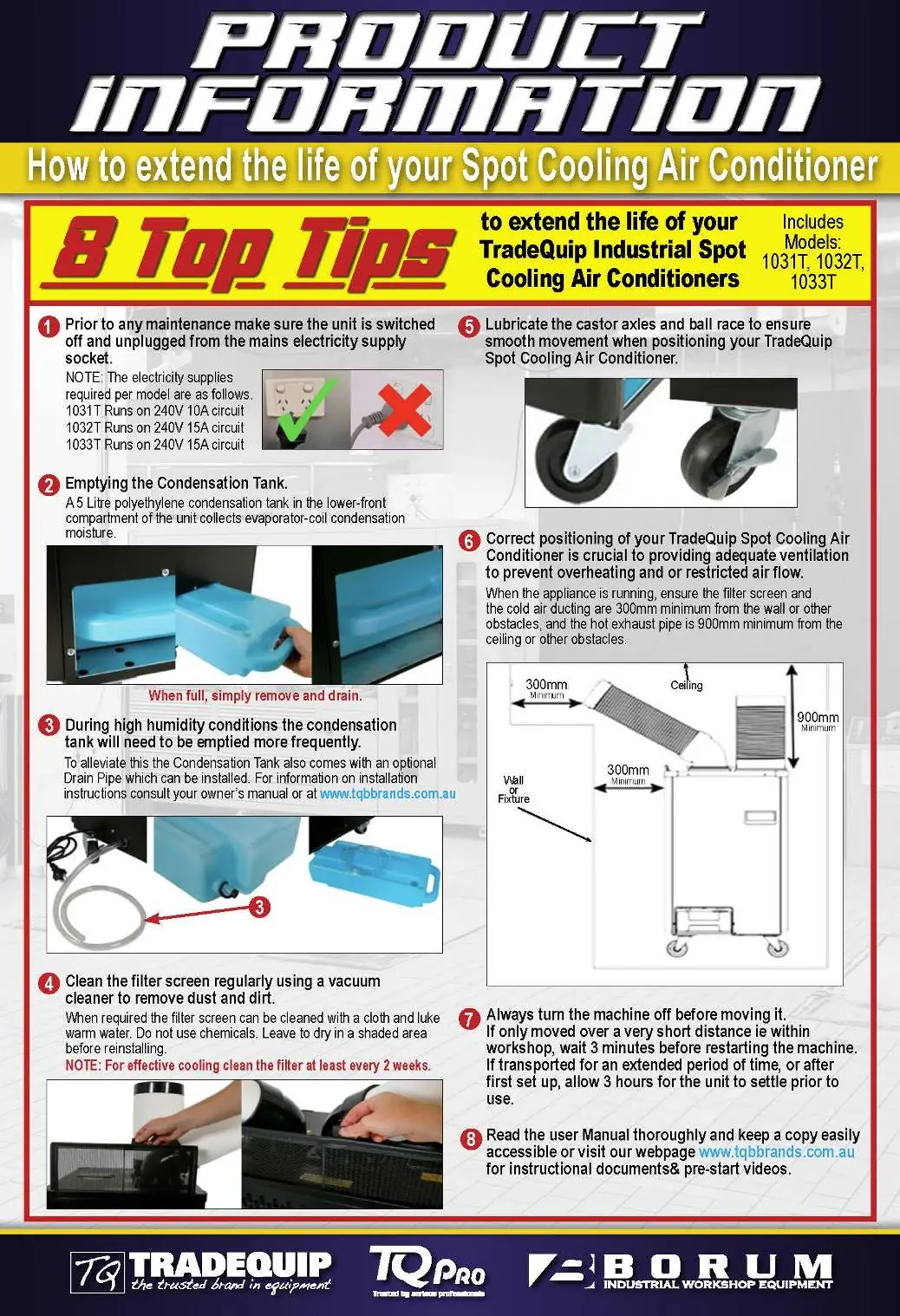

Konserwacja i czyszczenie
- Zbiornik kondensatu (5 litrów): Gdy jest pełny, należy go wyjąć, opróżnić i zainstalować ponownie. Nie przemieszczaj urządzenia, gdy zbiornik jest pełny.
- Filtr powietrza: Czyść regularnie odkurzaczem lub letnią wodą (co najmniej co 2 tygodnie). Pozostaw do całkowitego wyschnięcia przed ponownym montażem.
- Przewód zasilający: Regularnie usuwaj kurz z wtyczki suchą szmatką.
Bezpieczeństwo
- Urządzenie wykorzystuje łatwopalny czynnik chłodniczy R32.
- Nie używaj urządzenia w pobliżu substancji lotnych, łatwopalnych lub w miejscach o dużym zapyleniu metalicznym.
- Nie modyfikuj urządzenia. Wszelkie naprawy muszą być wykonywane przez wykwalifikowany serwis.
- W przypadku wykrycia nietypowego hałasu, zapachu lub wibracji, natychmiast wyłącz urządzenie.
Rozwiązywanie problemów
W przypadku braku działania sprawdź, czy kabel zasilający jest dobrze podłączony i czy bezpiecznik nie jest przepalony. Jeśli występuje wyciek wody, sprawdź, czy zbiornik jest poprawnie osadzony, czy przewód odpływowy nie jest zatkany lub czy filtr nie wymaga czyszczenia.
Praktyczna pomoc
Typowe problemy
Urządzenie nie działa
Sprawdź podłączenie kabla zasilającego, stan bezpiecznika oraz czy nie zadziałało zabezpieczenie termiczne (odczekaj 3 minuty przed restartem).
Wyciek wody
Opróżnij zbiornik kondensatu, sprawdź jego poprawne osadzenie lub wyczyść zatkany przewód odpływowy.
Słabe chłodzenie
Wyczyść filtr powietrza (zalecane co 2 tygodnie) i upewnij się, że wloty/wyloty powietrza nie są zasłonięte.
Przed użyciem
- Pozostaw urządzenie w pozycji pionowej przez min. 3 godziny przed pierwszym uruchomieniem.
- Upewnij się, że zasilanie jest uziemione i ma odpowiednią wydajność (10A).
- Sprawdź, czy wtyczka i przewód nie są uszkodzone.
- Ustaw urządzenie na równej, stabilnej powierzchni.
- Zapewnij wymagane odstępy od ścian (300mm) i sufitu (900mm).

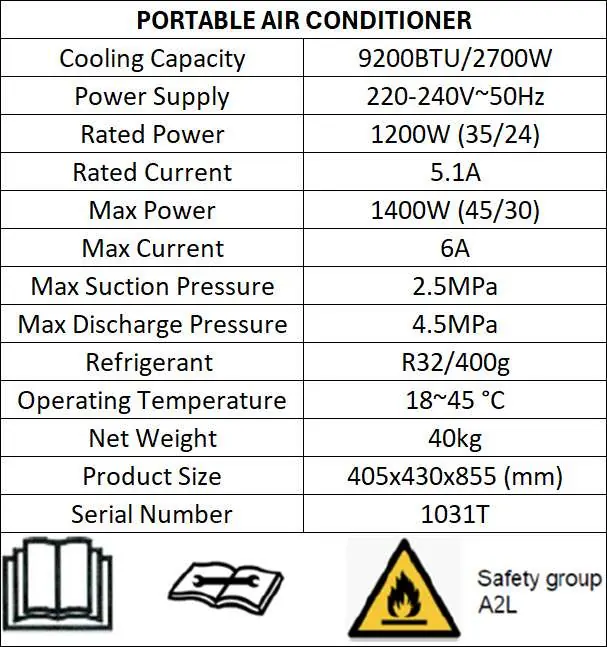

Parametry w praktyce
- Moc chłodnicza: 2700W/9200Btu
- Wydajność chłodzenia urządzenia w warunkach standardowych.
- Czynnik chłodniczy: R32
- Łatwopalny gaz chłodniczy; wymaga ostrożności przy serwisowaniu.
- Zakres temperatury pracy: 18°C - 45°C
- Dopuszczalna temperatura otoczenia dla poprawnej pracy kompresora.
Ilustracje i schematy

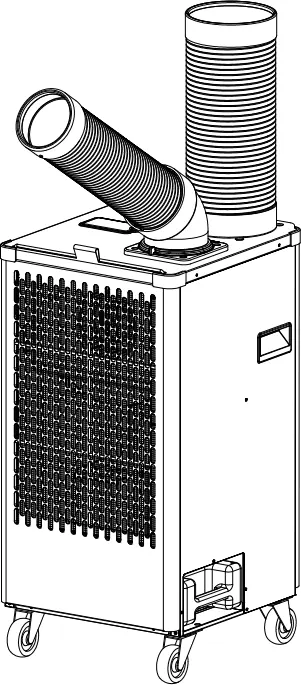

- Schemat montażu przewodów (Fig1, Fig2) pokazuje sposób blokowania kolanka i rur wylotowych.
- Rysunek zbiornika kondensatu (Fig6) wskazuje miejsce jego lokalizacji w dolnej części urządzenia.
- Schemat elektryczny (strona 6) przedstawia połączenia silnika wentylatora i kompresora.
Zgodność modelu
- Urządzenie przeznaczone wyłącznie do użytku wewnątrz pomieszczeń.
- Nie stosować w pojazdach ani na łodziach.
- Wymaga dedykowanego gniazda 10A.
