Instrukcja obsługi klimatyzatora przemysłowego TradeQuip 1033T
Szybki przewodnik po obsłudze, instalacji i konserwacji klimatyzatora przemysłowego TradeQuip 1033T. Zawiera wytyczne dotyczące bezpieczeństwa, procedury uruchamiania, regulacji nawiewu oraz rozwiązywania problemów.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące bezpiecznej eksploatacji, instalacji oraz konserwacji klimatyzatora przemysłowego TradeQuip 1033T. Urządzenie jest przeznaczone wyłącznie do użytku profesjonalnego w warsztatach, magazynach i biurach. Przed pierwszym użyciem należy pozostawić urządzenie w pozycji pionowej przez co najmniej 3 godziny. Klimatyzator wymaga podłączenia do uziemionego źródła zasilania 240V 50Hz i musi być ustawiony na płaskiej, równej powierzchni z zachowaniem odpowiednich odstępów od przeszkód.
Opis urządzenia

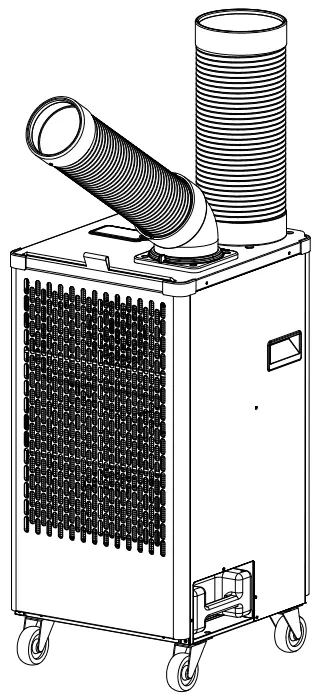

Klimatyzator TradeQuip 1033T to samodzielne urządzenie chłodzące wyposażone w wytrzymałe kółka transportowe. Posiada wbudowany zbiornik na kondensat o pojemności 13 litrów oraz system odprowadzania gorącego powietrza przez elastyczny przewód, który należy wyprowadzić na zewnątrz pomieszczenia.
Instalacja i pierwsze uruchomienie
- Zamontuj kolanko, dopasowując wypusty do podstawy na urządzeniu i obracając w lewo do zablokowania.
- Podłącz przewód zimnego nawiewu do kolanka.
- Podłącz przewód gorącego powietrza do wylotu ciepła.
- W razie potrzeby podłącz opcjonalny przewód przedłużający do odprowadzania gorącego powietrza na zewnątrz, upewniając się, że jest on wodoszczelny.
- Przed uruchomieniem upewnij się, że urządzenie stoi na równej powierzchni i zablokuj hamulce kółek.
Obsługa i ustawienia
Obsługa odbywa się za pomocą panelu sterowania. Urządzenie posiada dwustopniową regulację prędkości wentylatora. Aby włączyć chłodzenie, należy przekręcić pokrętło na odpowiednią pozycję. Wyłączenie następuje po przekręceniu pokrętła na pozycję 0. Zawsze wyłączaj urządzenie przed przemieszczaniem i odczekaj 3 minuty przed ponownym uruchomieniem.
Bezpieczeństwo i konserwacja
- Regularnie czyść filtry (co najmniej co 2 tygodnie) za pomocą odkurzacza lub letniej wody.
- Opróżniaj zbiornik na kondensat, gdy jest pełny. Nie przemieszczaj urządzenia, gdy zbiornik zawiera wodę.
- Zachowaj minimalne odstępy: 300 mm od ścian dla wlotu powietrza i 900 mm od sufitu dla wylotu gorącego powietrza.
- Nie używaj urządzenia w pobliżu substancji łatwopalnych ani w miejscach narażonych na deszcz.
- Wszelkie naprawy muszą być wykonywane przez wykwalifikowany serwis przy użyciu oryginalnych części zamiennych.
Rozwiązywanie problemów
W przypadku braku działania sprawdź zasilanie i bezpieczniki. Jeśli urządzenie wydaje nietypowe dźwięki lub czuć nieprzyjemny zapach, natychmiast przerwij pracę. W przypadku wycieku wody sprawdź, czy zbiornik jest poprawnie osadzony, czy nie jest pełny oraz czy przewód odpływowy nie jest zatkany.
Praktyczna pomoc
Typowe problemy
Urządzenie nie działa
Sprawdź, czy kabel zasilający jest dobrze podłączony, czy bezpiecznik nie jest spalony oraz czy nie zadziałało zabezpieczenie termiczne kompresora (odczekaj 3 minuty przed restartem).
Wyciek wody
Opróżnij zbiornik na kondensat, upewnij się, że jest poprawnie włożony, wyczyść filtr lub udrożnij przewód odpływowy.
Słaba wydajność chłodzenia
Wyczyść filtry powietrza, sprawdź czy wloty i wyloty nie są zablokowane oraz czy temperatura zewnętrzna nie przekracza zakresu pracy (18-45°C).
Przed użyciem
- Pozostaw urządzenie w pozycji pionowej przez min. 3 godziny przed pierwszym użyciem.
- Sprawdź, czy kabel zasilający i wtyczka nie są uszkodzone.
- Upewnij się, że urządzenie stoi na równej, stabilnej powierzchni.
- Zablokuj hamulce kółek.
- Upewnij się, że filtry są czyste i zainstalowane.
- Sprawdź, czy wylot gorącego powietrza jest skierowany na zewnątrz.
Parametry w praktyce
- Wydajność chłodzenia: 6.5KW
- Moc chłodnicza urządzenia, odpowiednia dla dużych przestrzeni warsztatowych.
- Zakres temperatury pracy: 18°C - 45°C
- Dopuszczalny zakres temperatur otoczenia, w którym klimatyzator może efektywnie pracować.
- Pojemność zbiornika: 13 Litrów
- Ilość wody, jaką urządzenie może zebrać przed koniecznością opróżnienia zbiornika.
Ilustracje i schematy
- Rysunki montażowe (Fig 1, Fig 2) pokazują sposób poprawnego podłączenia przewodów powietrznych poprzez dopasowanie wypustów.
- Fig 4 ilustruje wymagane minimalne odstępy od ścian i sufitu dla zapewnienia prawidłowej cyrkulacji powietrza.
- Fig 10 i 11 pokazują opcjonalny sposób podłączenia stałego odpływu wody.
Zgodność modelu
- Urządzenie przeznaczone wyłącznie do użytku przemysłowego/warsztatowego.
- Nie nadaje się do użytku domowego.
- Wymaga zasilania 240V 50Hz.
