Instrukcja obsługi przenośnego przemysłowego klimatyzatora punktowego TradeQuip 1032T
Szybki przewodnik po obsłudze, instalacji i konserwacji przemysłowego klimatyzatora punktowego TradeQuip 1032T. Dowiedz się, jak bezpiecznie użytkować urządzenie, czyścić filtry, opróżniać zbiornik kondensatu i rozwiązywać typowe problemy...
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące bezpiecznej eksploatacji, instalacji oraz konserwacji przenośnego przemysłowego klimatyzatora punktowego TradeQuip 1032T. Urządzenie przeznaczone jest wyłącznie do użytku w środowiskach przemysłowych, warsztatowych lub biurowych. Przed uruchomieniem należy upewnić się, że urządzenie stało w pozycji pionowej przez co najmniej 3 godziny.

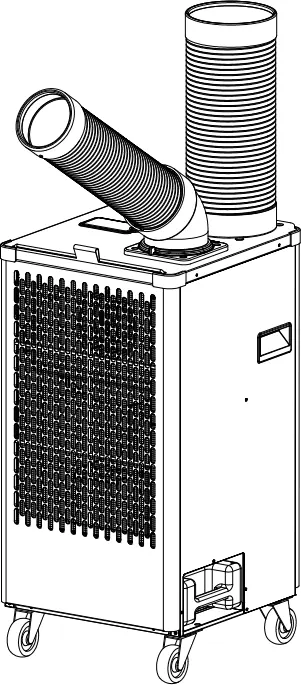

Opis urządzenia
Klimatyzator jest urządzeniem samowystarczalnym, wyposażonym w kanał zimnego powietrza, kanał gorącego wydechu, panel sterowania, zbiornik kondensatu oraz kółka transportowe z hamulcami. Obudowa wykonana jest z galwanizowanej stali z powłoką proszkową.
Montaż i instalacja
- Elbow (kolanko): Wyrównaj wypustki w podstawie kolanka z otworami na urządzeniu, włóż i przekręć w lewo, aż zablokuje się na miejscu.
- Kanał zimnego powietrza: Włóż rurę kanału w kolanko, wyrównując wypustki, a następnie przekręć w lewo, aby zablokować.
- Kanał gorącego wydechu: Włóż rurę wydechową bezpośrednio do otworu wentylacyjnego.
- Wymagania przestrzenne: Zapewnij minimum 300 mm odstępu od ścian/przeszkód dla wlotu powietrza i kanału zimnego oraz 900 mm dla kanału gorącego wydechu.
Obsługa
- Ustaw urządzenie na płaskiej powierzchni i zablokuj hamulce kółek.
- Sprawdź stan przewodu zasilającego i wtyczki.
- Użyj panelu sterowania, aby uruchomić wentylator (Low/High) i włączyć kompresor.
- Wyłączanie odbywa się poprzez ustawienie pokrętła w pozycji 0.

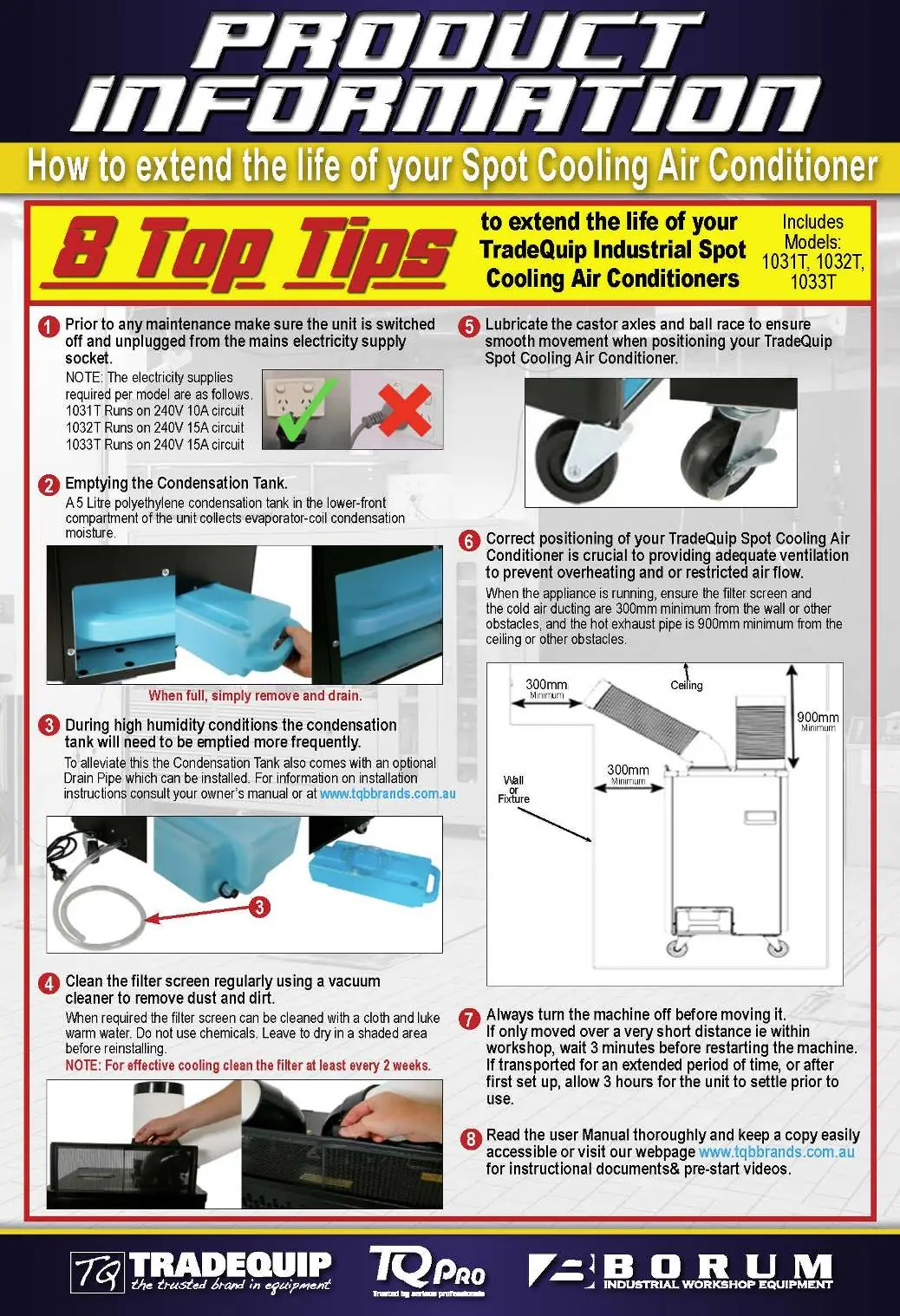

Konserwacja
- Zbiornik kondensatu: Pojemność 5 litrów. Gdy jest pełny, należy go wyjąć, opróżnić i zainstalować ponownie. Nie przesuwać urządzenia, gdy zbiornik jest pełny.
- Filtry: Czyścić regularnie (przynajmniej co 2 tygodnie) za pomocą odkurzacza lub wilgotnej szmatki z letnią wodą. Nie używać chemikaliów.
- Przechowywanie: Przechowywać w suchym miejscu, w pozycji pionowej, z pustym zbiornikiem kondensatu.
Bezpieczeństwo
Urządzenie wykorzystuje łatwopalny czynnik chłodniczy R32. Wszelkie naprawy muszą być wykonywane przez wykwalifikowany personel serwisowy. Zabrania się używania urządzenia w pobliżu substancji lotnych, w miejscach narażonych na deszcz lub przez dzieci bez nadzoru.
Praktyczna pomoc
Typowe problemy
Urządzenie nie działa
Sprawdź, czy kabel zasilający jest dobrze podłączony oraz czy bezpiecznik nie jest przepalony.
Wyciek wody
Opróżnij zbiornik kondensatu, wyczyść filtr, sprawdź, czy zbiornik jest poprawnie osadzony lub czy rura odpływowa nie jest zatkana.
Brak chłodzenia (tylko nawiew)
Może to oznaczać aktywację zabezpieczenia przeciążeniowego kompresora. Odczekaj 3 minuty przed ponownym uruchomieniem.
Przed użyciem
- Sprawdź, czy urządzenie stało w pionie przez min. 3 godziny.
- Upewnij się, że powierzchnia jest płaska i stabilna.
- Sprawdź, czy wtyczka i przewód nie są uszkodzone.
- Upewnij się, że wloty i wyloty powietrza nie są zasłonięte.
- Sprawdź, czy zbiornik kondensatu jest pusty i poprawnie zainstalowany.
Parametry w praktyce
- Wydajność chłodzenia
- 4.5KW / 15300Btu - moc chłodnicza urządzenia.
- Czynnik chłodniczy
- R32/840g - typ i ilość gazu chłodniczego.
- Zakres temperatury pracy
- 18°C - 45°C - dopuszczalne warunki otoczenia.
Ilustracje i schematy
- Schemat montażu pokazuje sposób blokowania kolanka i rur kanałowych za pomocą wypustek.
- Rysunek techniczny zbiornika kondensatu wskazuje sposób jego wyjmowania i opróżniania.
- Schemat elektryczny przedstawia połączenia silników wentylatorów, kompresora i przełącznika operacyjnego.
Zgodność modelu
- Wymaga zasilania 240V 50Hz.
- Wymaga oddzielnego gniazda o prądzie znamionowym 10A.
- Przeznaczone wyłącznie do użytku wewnątrz pomieszczeń.
