Niniejszy dokument stanowi skrócony przewodnik po odbiorniku Trimble 100B Alloy. Zawiera kluczowe informacje dotyczące zawartości zestawu, procedur podłączania zasilania oraz konfiguracji interfejsów komunikacyjnych (Wi-Fi i Ethernet). Przed przystąpieniem do pracy należy upewnić się, że wszystkie elementy zestawu są kompletne.

Opis urządzenia

Odbiornik wyposażony jest w wyświetlacz LCD, przyciski nawigacyjne, przycisk zasilania oraz przyciski Enter i Escape. Na tylnym panelu znajdują się porty: zasilania (LEMO 3 i 4), szeregowe (1 i 2), Ethernet (10/100 z PoE), USB Mini-B, wejście referencyjne 10 MHz oraz złącza antenowe.

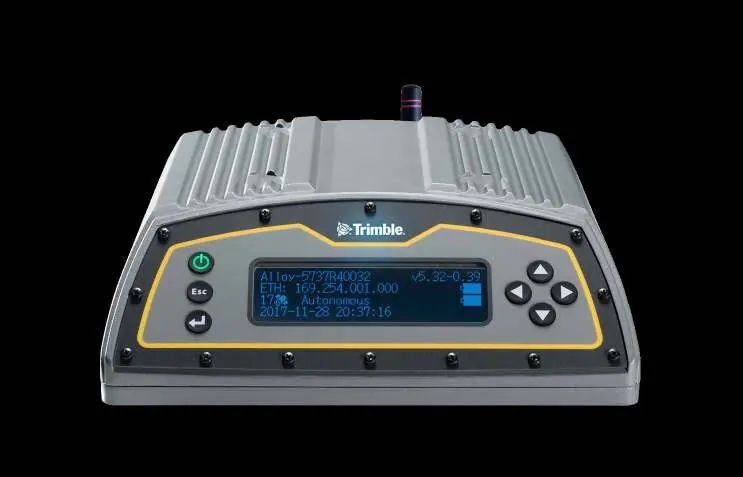

Panel przedni odbiornika Alloy
Panel przedni odbiornika Alloy

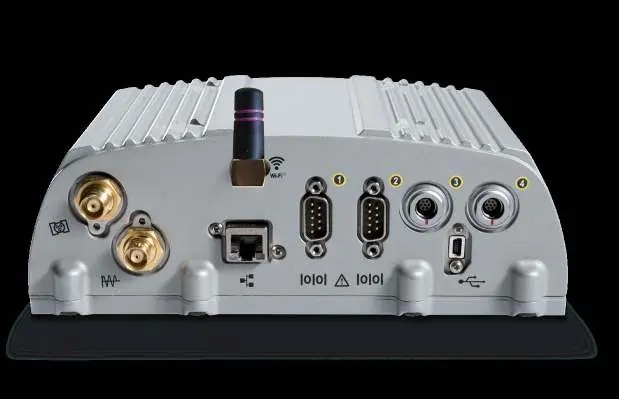

Panel tylny odbiornika Alloy
Panel tylny odbiornika Alloy

Podłączenie zasilania

Kabel zasilający LEMO
Kabel zasilający LEMO
  1. Zdejmij osłonę ochronną z portu zasilania 3 lub 4.
  2. Zdejmij osłonę z końcówki LEMO kabla zasilającego.
  3. Dopasuj czerwoną kropkę na wtyczce LEMO do czerwonej linii na gnieździe odbiornika.
  4. Włóż wtyczkę do gniazda.
  5. Podłącz złącze DC do zasilacza.

Konfiguracja wyświetlacza

Aby obrócić obraz na wyświetlaczu:

  • Naciśnij przycisk Enter, aby przejść do menu System Setup.
  • Wybierz opcję Rotation za pomocą strzałek i zatwierdź przyciskiem Enter.
  • Wybierz ustawienie Reversed i zatwierdź. Uwaga: po zmianie orientacji kierunki przycisków nawigacyjnych również zostaną odwrócone.

Konfiguracja Wi-Fi

  1. W menu System Setup wybierz Wi-Fi Access Point.
  2. Ustaw funkcję na Enable i zapisz zmiany.
  3. Na urządzeniu mobilnym wyszukaj sieć o nazwie odpowiadającej numerowi seryjnemu odbiornika (np. AP 5737R0035).
  4. Połącz się, używając hasła: abcdeabcde.
  5. Otwórz przeglądarkę internetową i wpisz adres 192.168.142.1, aby uzyskać dostęp do interfejsu webowego.

Konfiguracja Ethernet

  1. W menu System Setup wybierz Ethernet.
  2. Wybierz DHCP (włącz lub wyłącz w zależności od wymagań sieci).
  3. Jeśli DHCP jest wyłączone, ręcznie wprowadź adres IP, maskę podsieci (Netmask) oraz bramę (Gateway).
  4. Zatwierdź ustawienia i zrestartuj odbiornik.
  5. Połącz się z interfejsem webowym, wpisując skonfigurowany adres IP w przeglądarce komputera podłączonego do tej samej sieci LAN.

Praktyczna pomoc

Typowe problemy

Brak dostępu do internetu po połączeniu z Wi-Fi odbiornika

Jest to normalne zachowanie; połączenie służy wyłącznie do konfiguracji odbiornika przez interfejs webowy.

Zmiana orientacji wyświetlacza powoduje trudności w nawigacji

Po wybraniu trybu Reversed przyciski strzałek również zmieniają swoje działanie zgodnie z nową orientacją ekranu.

Przed użyciem

  • Sprawdź zawartość zestawu (zasilacz, kable, antena, bateria).
  • Usuń osłony ochronne z portów przed podłączeniem kabli.
  • Upewnij się, że wtyczki LEMO są poprawnie zorientowane (czerwona kropka do czerwonej linii).
  • W przypadku konfiguracji sieciowej przygotuj dane IP, maski i bramy.

Parametry w praktyce

Porty LEMO 3 i 4
Służą do podłączenia zewnętrznego zasilania.

Ilustracje i schematy

  • Panel przedni: przyciski zasilania, nawigacji, Enter, Escape oraz wyświetlacz.
  • Panel tylny: wejścia antenowe, port Ethernet, porty szeregowe, porty zasilania LEMO oraz gniazdo USB.

Zgodność modelu

  • Interfejs webowy dostępny pod adresem realtimenetworks.trimble.com/Trimble-Alloy.aspx.
