Instrukcja montażu lampy ściennej TRIO Ardas 2125602XX
Dowiedz się, jak bezpiecznie zamontować i podłączyć lampę ścienną TRIO Ardas 2125602XX. Instrukcja zawiera schemat instalacji, parametry techniczne oraz wskazówki dotyczące bezpieczeństwa.
Źródłowy PDF: Deutsch · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Lampa TRIO Ardas 2125602XX to oświetlenie ścienne zasilane napięciem 230V. Wymaga dwóch żarówek GU10 o mocy maksymalnej 10W każda. Posiada klasę szczelności IP44. str. 2
Najważniejsze czynności
- Montaż lampy str. 2
Pierwsze uruchomienie
- Po zakończeniu montażu i upewnieniu się, że przewody są poprawnie podłączone, włącz zasilanie w skrzynce bezpieczników. str. 2
Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | 230V~50Hz | Napięcie sieciowe | str. 2 |
| Źródło światła | 2 x GU10 max. 10W | Typ i moc żarówek | str. 2 |
| Klasa szczelności | IP44 | Odporność na wilgoć | str. 2 |
| Minimalna odległość | 0,2 m | Odległość od oświetlanego obiektu | str. 2 |
Gdzie szukać w PDF
- Zasady bezpieczeństwa str. 1
- Instrukcja montażu i dane techniczne str. 2
Spis treści
Najważniejsze informacje
Niniejsza instrukcja dotyczy montażu lampy ściennej TRIO Ardas o numerze modelu 2125602XX. Dokument zawiera wytyczne dotyczące bezpiecznej instalacji oraz specyfikację techniczną urządzenia.
Bezpieczeństwo
Przed przystąpieniem do jakichkolwiek prac montażowych należy bezwzględnie przestrzegać następujących zasad:
- Przed rozpoczęciem montażu należy wyłączyć zasilanie elektryczne w skrzynce bezpieczników.
- Prace powinny być wykonywane przez osobę posiadającą odpowiednie kwalifikacje.
- Należy upewnić się, że instalacja jest przeprowadzona zgodnie z lokalnymi przepisami elektrycznymi.
Montaż i instalacja

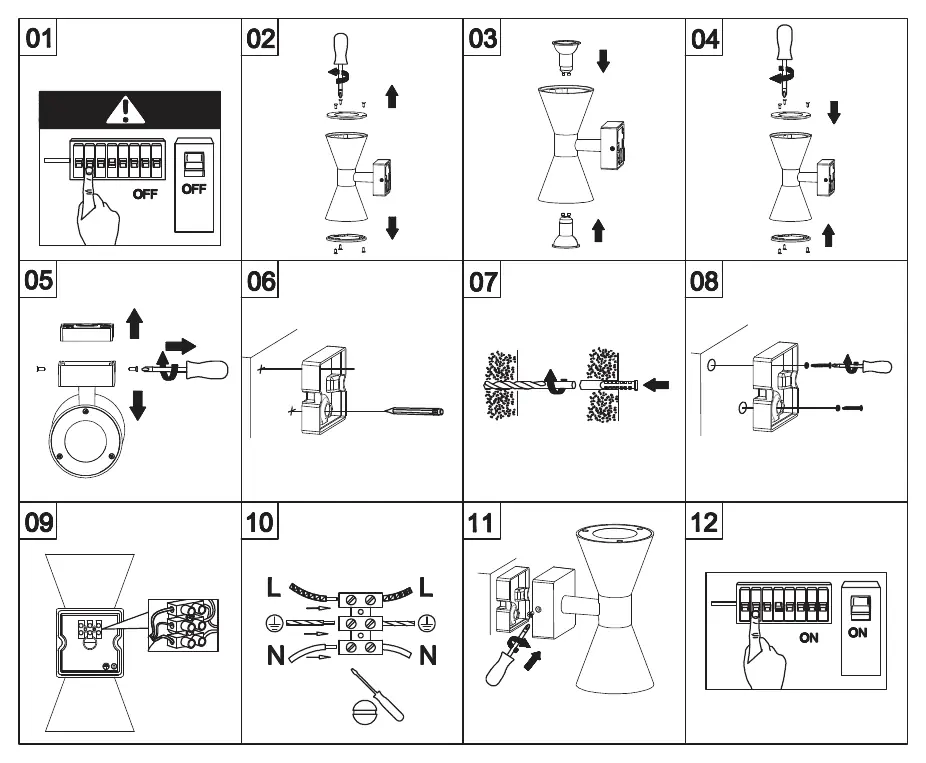

Proces montażu składa się z 12 kroków przedstawionych na schemacie:
- Wyłącz zasilanie elektryczne.
- Zdemontuj obudowę lampy.
- Zamontuj żarówki (typ GU10).
- Przygotuj otwory montażowe w ścianie.
- Wywierć otwory i umieść kołki rozporowe.
- Przykręć podstawę lampy do ściany.
- Podłącz przewody elektryczne zgodnie z oznaczeniami (L - faza, N - neutralny, uziemienie).
- Zamontuj obudowę lampy na podstawie.
- Włącz zasilanie elektryczne.
Dane techniczne
Urządzenie posiada następujące parametry:
- Zasilanie: 230V~50Hz
- Źródło światła: 2 x GU10, maksymalna moc 10W na żarówkę
- Klasa szczelności: IP44 (ochrona przed bryzgami wody)
- Minimalna odległość: 0,2 m od oświetlanego obiektu
Praktyczna pomoc
Typowe problemy
Sprawdź, czy żarówki GU10 są poprawnie wkręcone oraz czy zasilanie w skrzynce bezpieczników zostało włączone.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpieczników przed rozpoczęciem prac.
- Przygotuj niezbędne narzędzia: wiertarkę, śrubokręt, kołki montażowe.
- Upewnij się, że posiadasz dwie żarówki typu GU10 o mocy nieprzekraczającej 10W każda.
- Sprawdź, czy miejsce montażu pozwala na zachowanie minimalnej odległości 0,2 m od oświetlanego obiektu.
