Instrukcja obsługi nagrzewnicy elektrycznej Trotec TDS 20 R / TDS 30 R / TDS 50 R
Kompletny przewodnik obsługi nagrzewnic elektrycznych Trotec serii TDS R. Dowiedz się, jak bezpiecznie uruchomić, obsługiwać, konserwować oraz rozwiązywać typowe problemy z urządzeniami TDS 20 R, TDS 30 R i TDS 50 R.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Nagrzewnice Trotec serii TDS R to urządzenia elektryczne do ogrzewania zamkniętych pomieszczeń. Obsługa polega na ustawieniu poziomu grzania i temperatury termostatem. Po użyciu należy wychłodzić urządzenie wentylatorem przed wyłączeniem. str. 5, 8
Najważniejsze czynności
- Włączanie urządzenia str. 8
- Wyłączanie urządzenia (procedura wychładzania) str. 8
Pierwsze uruchomienie
- Przy pierwszym uruchomieniu mogą pojawić się zapachy, co jest zjawiskiem normalnym. str. 7
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Urządzenie nie startuje
Sprawdź zasilanie, bezpieczniki, kabel oraz czy nie zadziałało zabezpieczenie termiczne.
str. 9Konserwacja i reset
- W przypadku zadziałania zabezpieczenia przed przegrzaniem, pozwól urządzeniu ostygnąć przed ponownym uruchomieniem. str. 5, 9
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc grzewcza (TDS 20 R) | 1500W / 3000W | Poziomy grzania | str. 12 |
| Moc grzewcza (TDS 30 R) | 2500W / 5000W | Poziomy grzania | str. 12 |
| Moc grzewcza (TDS 50 R) | 4500W / 9000W | Poziomy grzania | str. 12 |
Gdzie szukać w PDF
- Schemat elektryczny TDS 20 R str. 13
- Schemat elektryczny TDS 30 R str. 14
- Schemat elektryczny TDS 50 R str. 15
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy nagrzewnic elektrycznych Trotec serii TDS R (modele TDS 20 R, TDS 30 R, TDS 50 R). Urządzenia służą do ogrzewania zamkniętych pomieszczeń, takich jak warsztaty, garaże czy hale magazynowe. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa, w tym z zakazem przykrywania urządzenia oraz koniecznością zachowania bezpiecznej odległości od materiałów łatwopalnych (min. 1 m).
Opis urządzenia
Nagrzewnica generuje ciepło za pomocą elementu grzejnego, a wentylator rozprowadza ciepłe powietrze w pomieszczeniu. Urządzenia wyposażone są w zintegrowany termostat. Modele TDS 30 R i TDS 50 R posiadają dodatkowo termostat z opóźnieniem czasowym, który reguluje pracę urządzenia po wyłączeniu (wychładzanie).
Obsługa
Uruchomienie: Ustaw przełącznik wyboru (wentylacja i poziomy grzania) na żądany poziom. Ustaw żądaną temperaturę za pomocą pokrętła termostatu.
Wyłączanie:
- Ustaw przełącznik wyboru na funkcję wentylacji.
- Pozostaw wentylator włączony przez około 3 minuty, aby urządzenie ostygło.
- Ustaw przełącznik wyboru w pozycji 0 (wyłączone).
- Odłącz wtyczkę z gniazdka sieciowego.
Konserwacja i czyszczenie
Przed przystąpieniem do prac konserwacyjnych należy zawsze odłączyć urządzenie od zasilania i pozwolić mu całkowicie ostygnąć. Regularnie sprawdzaj wloty i wyloty powietrza pod kątem zanieczyszczeń i czyść je w razie potrzeby. Obudowę czyść miękką, wilgotną i niestrzępiącą się szmatką. Nie używaj agresywnych środków czyszczących.
Rozwiązywanie problemów
Jeśli urządzenie nie działa, sprawdź:
- Czy wtyczka jest prawidłowo podłączona.
- Czy bezpieczniki w instalacji elektrycznej są sprawne.
- Czy zadziałało zabezpieczenie przed przegrzaniem (pozwól urządzeniu ostygnąć).
- Czy wloty/wyloty powietrza nie są zablokowane.
W przypadku awarii silnika, termostatu lub elementu grzejnego, naprawy muszą być wykonywane wyłącznie przez autoryzowany serwis lub wykwalifikowany personel elektryczny.
Praktyczna pomoc
Typowe problemy
Urządzenie nie uruchamia się
Sprawdź podłączenie zasilania, bezpieczniki oraz czy urządzenie nie jest przegrzane (odczekaj 10 minut przed ponownym uruchomieniem).
Wentylator działa, ale brak grzania
Sprawdź ustawienie termostatu (może być ustawiony zbyt nisko) lub czy zadziałało zabezpieczenie przed przegrzaniem.
Urządzenie głośno pracuje lub wibruje
Upewnij się, że nagrzewnica stoi stabilnie na twardym, równym podłożu.
Zmniejszony przepływ powietrza
Sprawdź, czy wloty i wyloty powietrza nie są zablokowane przez zanieczyszczenia lub przedmioty.
Przed użyciem
- Sprawdź, czy kabel zasilający i wtyczka nie są uszkodzone.
- Upewnij się, że urządzenie stoi stabilnie na niepalnym podłożu.
- Zachowaj bezpieczną odległość (min. 1 m) od materiałów łatwopalnych (zasłony, meble).
- Upewnij się, że wloty i wyloty powietrza nie są zasłonięte.
- Sprawdź, czy napięcie sieciowe jest zgodne z danymi technicznymi urządzenia.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Moc grzewcza
- Określa wydajność grzewczą urządzenia (w watach). Modele różnią się mocą maksymalną (3000W, 5000W, 9000W).
- Przepływ powietrza
- Ilość powietrza przetłaczanego przez urządzenie w ciągu godziny (m³/h).
- Stopień ochrony (IPX0)
- Urządzenie nie posiada ochrony przed wodą; nie używać w wilgotnych pomieszczeniach.
Ilustracje i schematy
- Schematy elektryczne (strony 13-15) pokazują połączenia wewnętrzne termostatu, silnika i elementów grzejnych.

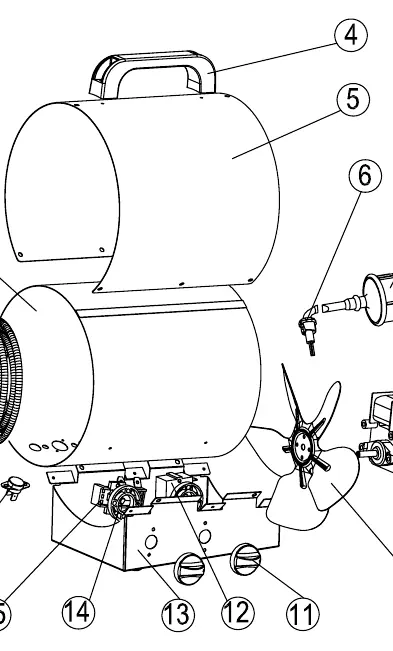

- Rysunki części zamiennych (strony 16-18) pomagają w identyfikacji komponentów przy ewentualnej naprawie.
Zgodność modelu
- TDS 20 R wymaga zasilania 230V.
- TDS 30 R i TDS 50 R wymagają zasilania 400V (złącze 3-fazowe).
